直列四缸内燃机活塞曲柄连杆总成

项目分类:发动机 发布时间:2024-10-08 ID:779231
  • 直列四缸内燃机活塞曲柄连杆总成
  • 直列四缸内燃机活塞曲柄连杆总成
  • 直列四缸内燃机活塞曲柄连杆总成
  • 直列四缸内燃机活塞曲柄连杆总成

  这套直列四缸内燃机核心运动机构,覆盖了从活塞往复运动到曲轴旋转输出的完整动力传递链路,在乘用车动力总成教学演示、小型内燃机原理验证、机械专业课程实训以及发动机结构拆解实训场景中都有明确的落地用途。整套总成采用直列四缸的经典布局,四个气缸沿曲轴轴向等距排布,相邻气缸的曲柄销按照180度相位差错开布置,能够保证四个活塞按照做功顺序交替完成进气、压缩、做功、排气四个冲程,运转过程中一阶往复惯性力可以实现自平衡,相比三缸布局大幅降低了整机振动量级,不需要额外加装平衡轴就能满足常规小排量动力单元的平顺性要求。

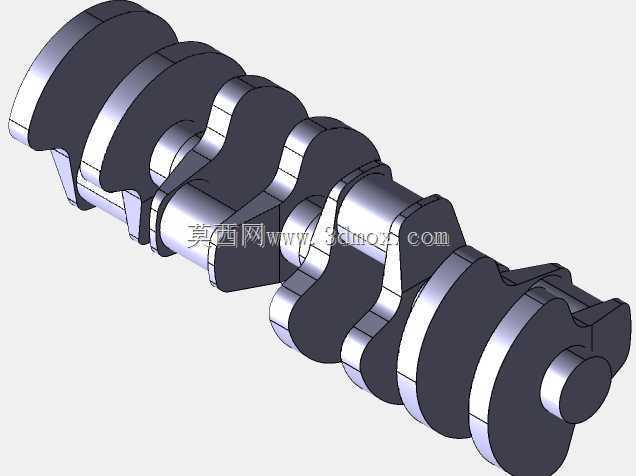

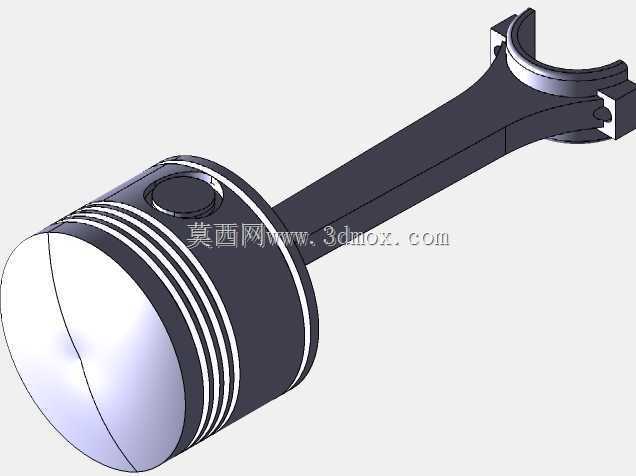

  从结构组成来看,总成包含四个带活塞环组的活塞、四根对应匹配的连杆、整体式铸造型曲轴、上下分体式气缸体壳体以及曲轴端输出法兰。活塞头部加工有三道环槽,分别安装两道气环和一道油环:气环负责密封燃烧室内的高压燃气,避免做功冲程中燃气窜入曲轴箱造成功率损失,油环则负责刮除气缸壁上多余的润滑油,防止机油进入燃烧室参与燃烧。活塞销采用全浮式安装结构,工作状态下活塞销既可以在连杆小头衬套孔内转动,也可以在活塞销座孔内小幅转动,能够让活塞销表面磨损均匀分布,大幅延长部件使用寿命。连杆大头采用剖分式结构,配对轴瓦通过连杆盖和高强度螺栓紧固在曲轴曲柄销上,装配时严格按照对角分次拧紧的工艺要求控制预紧力,保证轴瓦和曲柄销之间保留合理的油膜间隙。

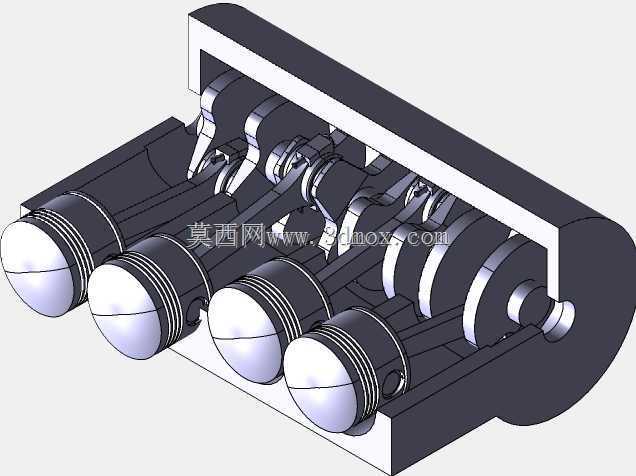

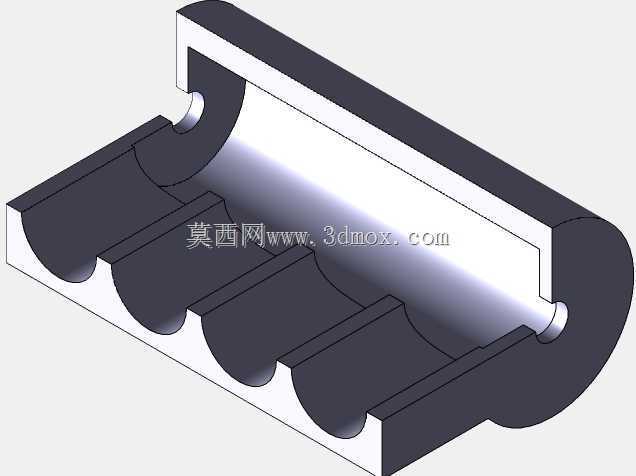

  设计过程中首先确定的是缸心距参数,四个气缸的中心距保持统一,相邻气缸之间预留足够的壁厚空间,既保证气缸体的整体刚性,也为后续水冷机型的水套流道预留布置空间。曲轴采用整体锻造式结构,四个曲柄销分别对应四个连杆,两端通过主轴颈支撑在气缸体的主轴承座上,输出端延伸出法兰结构,可直接连接飞轮或者动力输出联轴器。气缸体采用侧剖展示的结构形式,去掉了一侧的气缸壁和盖板,能够直观看到内部活塞、连杆、曲轴的全部运动配合关系,不需要拆解就能演示活塞上下止点位置、连杆摆动轨迹以及曲轴旋转的完整运动过程。

  安装边界方面,整套机构的轴向长度由四个缸心距加上前后端主轴颈的支撑宽度决定,径向轮廓以曲轴主轴颈轴线为中心,活塞运行到下止点时,活塞裙部最低点不会超出曲轴箱的下沿轮廓,连杆大头在旋转过程中不会和气缸体内壁发生运动干涉。气缸体顶部预留了气缸盖安装的贴合面和螺栓孔位,后续可以直接匹配对应的气缸盖、配气机构以及燃油喷射组件,组装成完整的可运转内燃机样机。曲轴前端预留了正时齿轮安装轴颈,可配套安装正时齿轮、凸轮轴驱动组件,后端法兰的螺栓孔位按照标准动力输出接口设计,能够对接测功机或者负载传动部件。

  在实际教学演示场景中,这套剖视结构可以清晰展示曲柄连杆机构的核心运动原理:活塞的直线往复运动通过连杆转化为曲轴的旋转运动,做功冲程中燃气推动活塞下行的力,经由连杆传递到曲柄销,驱动曲轴持续旋转输出扭矩。所有配合部件之间的间隙都按照真实内燃机的装配公差设定,活塞和气缸壁之间保留合理的配缸间隙,曲轴主轴颈和轴瓦之间留有润滑油膜间隙,连杆大头和曲柄销的配合间隙也符合工程设计规范,既可以作为三维结构设计的参考样件,也能用于运动仿真分析,验证不同曲轴转角下各部件的运动位置、速度以及受力变化,为后续的整机性能优化、结构强度校核提供准确的三维数模基础。
