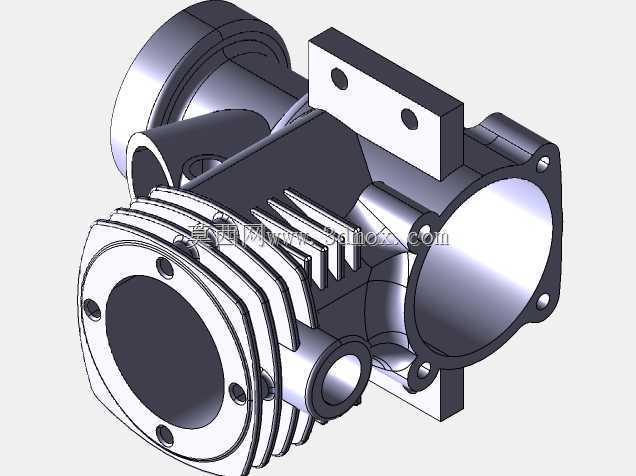

二冲程汽油机缸体壳体精密结构

　　二冲程汽油机的壳体是整台动力单元的承载基体，曲轴连杆机构、活塞组件、进排气道、点火部件与散热结构都要在这一个铸件上完成定位与密封，因此壳体设计直接决定小型动力设备的可靠性、重量与维护便利性。这类结构广泛出现在便携园林机具、小型航模与船模动力、越野摩托、轻便发电机组以及应急救援设备中，使用场景普遍要求整机在高转速、强振动、倾斜姿态多变甚至短时倒置的工况下仍能稳定运转。

　　从实际装配关系看，壳体首先要为曲轴提供同轴度良好的主轴承座孔。两端大口径法兰面分别承担轴承外圈定位、端盖压紧与腔体密封，孔系的位置度和端面跳动会直接影响曲轴回转精度；若同轴度控制不足，高转速下会出现轴承发热、油封偏磨和异常振动。建模时需要把轴承挡肩、油封槽、定位销孔与螺栓过孔一并表达，避免后续装配时出现端盖干涉或密封带宽度不足。

　　气缸工作段外侧布置了密集散热鳍片，这是风冷二冲程机型的典型特征。鳍片并非简单装饰，而是通过增加与空气接触面积，把燃烧热量迅速导出；鳍片间距、厚度和延伸方向要兼顾散热效率、铸造充型和清砂工艺。鳍片过密容易在泥沙、草屑环境中堵塞，过薄则在压铸或砂铸时产生冷隔，过厚又会增加无效重量。壳体上部的安装支耳带两个通孔，用于把发动机固定到车架、机架或设备底座，支耳与主体之间设置加强筋，以承受活塞往复惯性力和螺旋桨、链轮等负载带来的反扭矩。

　　二冲程发动机的换气过程高度依赖缸体气口时序。进气、扫气和排气通道在壳体内壁形成特定高度与角度的开口，活塞在下止点附近同时完成排气与新鲜混合气扫入，因而气道走向、气口宽度和导流圆角对功率输出、燃油消耗和废气排放影响明显。设计时不能只看外部造型，必须沿活塞行程校核各气口的开闭相位，保证扫气流具有合理指向，避免新鲜混合气短路直接从排气口流失。

　　侧壁的小圆管接口通常用于混合气进入或曲轴箱预压通道连接，其轴线位置要与化油器、进气管或簧片阀组件匹配。周围留出的扳手空间和紧固件位置，决定了现场拆装时是否需要拆卸相邻部件。对于小型动力设备，维护空间往往非常紧张，一个螺栓孔朝向不合理，就可能让火花塞、化油器或缸盖螺钉的维护时间明显增加。

　　外形尺寸方面，该壳体属于紧凑型单缸机结构，轴向长度主要由曲轴箱腔体、轴承座和端部密封边界决定；径向高度则由气缸散热鳍片和安装支耳共同限制。布置到整车上时，不能仅测量主体外轮廓，还需预留曲轴输出端连接离合器、链轮或螺旋桨轴的空间，以及顶部火花塞、冷却气流和侧部排气管的安装间隙。支耳孔距是与机架对接的关键尺寸，底座平面到曲轴轴线的高度会影响传动带张紧、链轮共面或联轴器对中。

　　从结构思路上看，壳体把曲轴箱、气缸筒、扫气通道、散热区和安装接口整合为一体，减少了分体零件数量，有利于轻量化和密封。但一体化也带来壁厚过渡复杂的问题：轴承座需要较高刚性，气缸工作区需要耐热与耐磨，散热鳍片需要薄而均匀，安装支耳则要承受冲击载荷。建模时应在厚壁与薄壁交界处设置平缓过渡，减少铸造缩松和应力集中；对高频振动区域，可通过连续筋条把螺栓载荷分散到主体壁面，而不是让局部凸台独立受力。

　　密封面设计同样不能忽视。二冲程曲轴箱承担混合气预压作用，端面、管接口和缸体结合面一旦泄漏，扫气压力下降，发动机就会出现启动困难、怠速不稳和功率不足。法兰面上的螺栓孔应围绕气道和腔体均匀分布，密封面宽度保持一致，并在必要处设置定位销，保证多次拆装后仍能恢复位置。对于需要后期数控加工的毛坯模型，还应区分铸造毛坯面与机加工面，给轴承孔、端面和定位接口留出合理加工余量。

　　整体来看，该壳体的价值不在于单一外观造型，而在于把燃烧、换气、润滑、承载、散热和安装边界集中在一个高频工作部件中。结构设计人员在复用或改型时，应优先核对曲轴轴线、安装孔距、气口相位、散热空间和外部接口，再根据目标设备的转速、负载和姿态条件调整壁厚与筋板，使壳体既满足轻量化要求，又能在持续振动和热负荷下保持尺寸稳定。
