电动滑板车行星齿轮变速传动总成

　　这套传动总成面向轻型电动代步车辆的轮边减速需求，核心采用行星齿轮布置来实现紧凑空间内的扭矩放大与转速匹配。在实际使用场景中，电动滑板车受轮径、车架折叠尺寸和离地间隙限制，动力舱往往被压缩在轮毂与摇臂之间，传统多级平行轴减速箱很难在不增加横向宽度的前提下提供足够减速比，而行星结构把太阳轮、行星轮、内齿圈同轴嵌套，动力从中心输入后经行星架分流输出，载荷由多组齿牙共同承担，单齿接触应力明显下降，这也是小型车辆在频繁启停、爬坡冲击下仍能保持齿面寿命的关键。

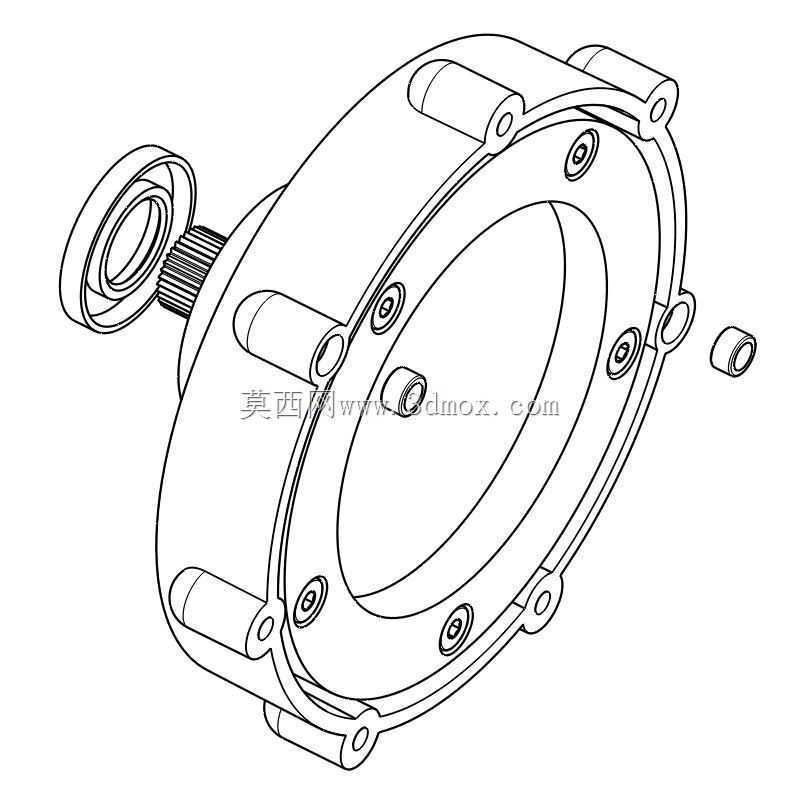

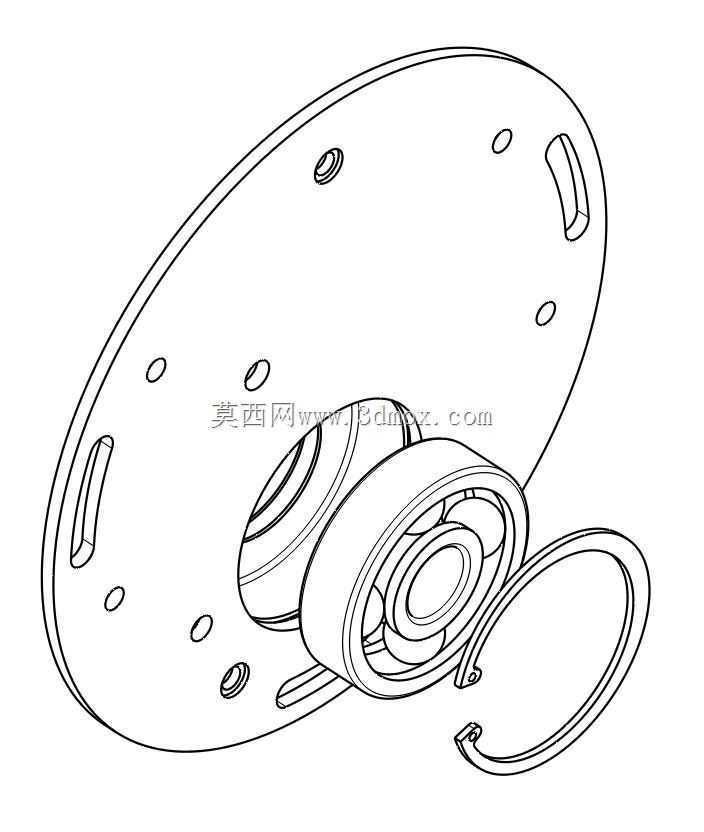

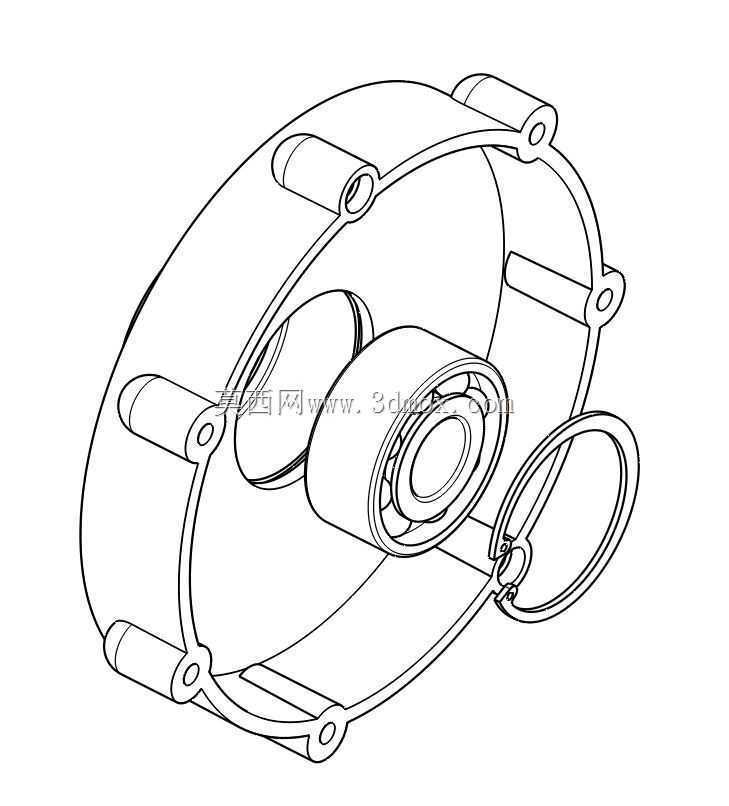

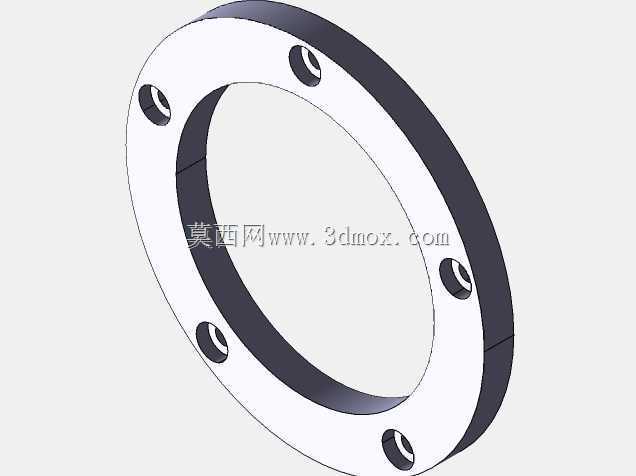

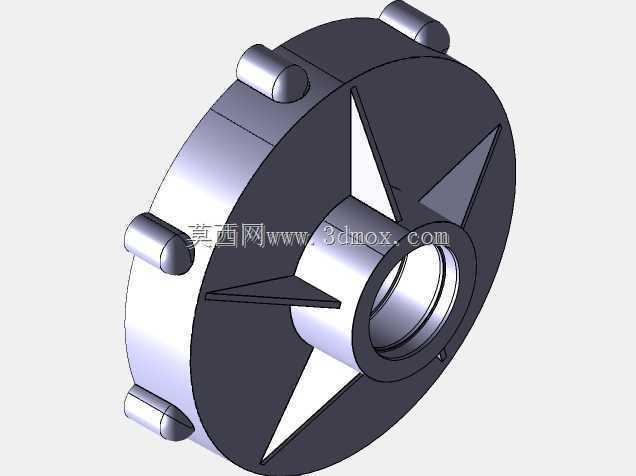

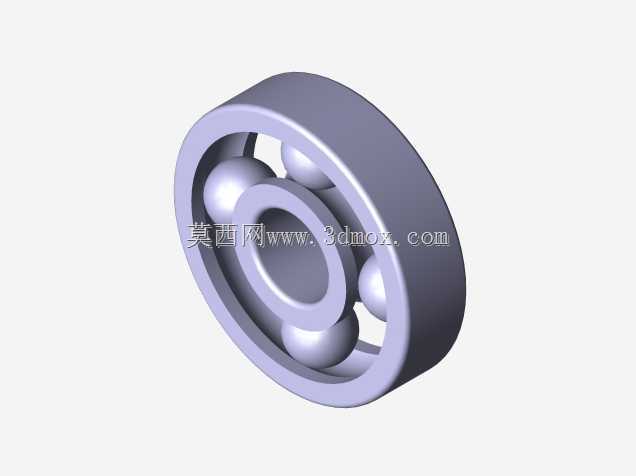

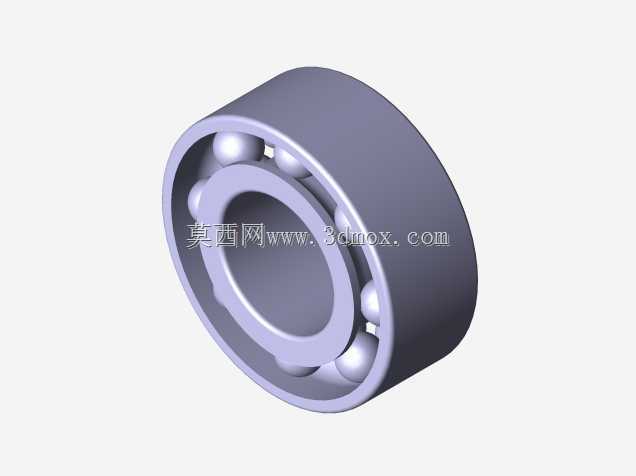

　　从功能特性看，该总成兼顾减速与差传支撑两段职责。左侧大直径端板对应车架侧安装界面，盘面预留的多个通孔用于与车身支架或电机固定座对位，板上加强筋呈放射状布置，把螺栓预紧力和传动反扭矩分散到整个法兰面，避免局部应力集中导致薄板翘曲。中间贯通轴段承担输入与输出的同轴定位，轴肩、卡环槽和轴承位依次排布，装配时轴承内圈靠轴肩轴向定位，外圈落入壳体或轮毂座孔，形成两端简支的跨距支撑。右侧行星减速端与轮毂连接，行星架输出端直接驱动车轮，内齿圈则与固定壳体或摇臂侧构件相联，这种固定方式让减速比由齿圈与太阳轮齿数关系决定，结构链短、刚性好。

　　齿轮副采用斜齿传动是这套设计的一个明确取向。相比直齿，斜齿轮在啮合时齿向接触线沿齿宽渐进切入，重合度更大，传动冲击和噪声显著降低，这对电动滑板车尤为重要——电机本身运行噪声低，齿轮箱的啸叫很容易成为整车主要声源，斜齿能有效改善骑行质感。设计中齿向螺旋角、变位系数和侧隙需要协同选取，螺旋角过大会增大轴向分力，对轴承选型和止推定位提出更高要求；变位则用于避免小齿数太阳轮根切，并均衡滑动率与接触强度。齿形参数在专业齿轮计算工具中完成校核，重点关注接触强度、弯曲强度、胶合安全系数以及在峰值扭矩下的齿根应力分布。

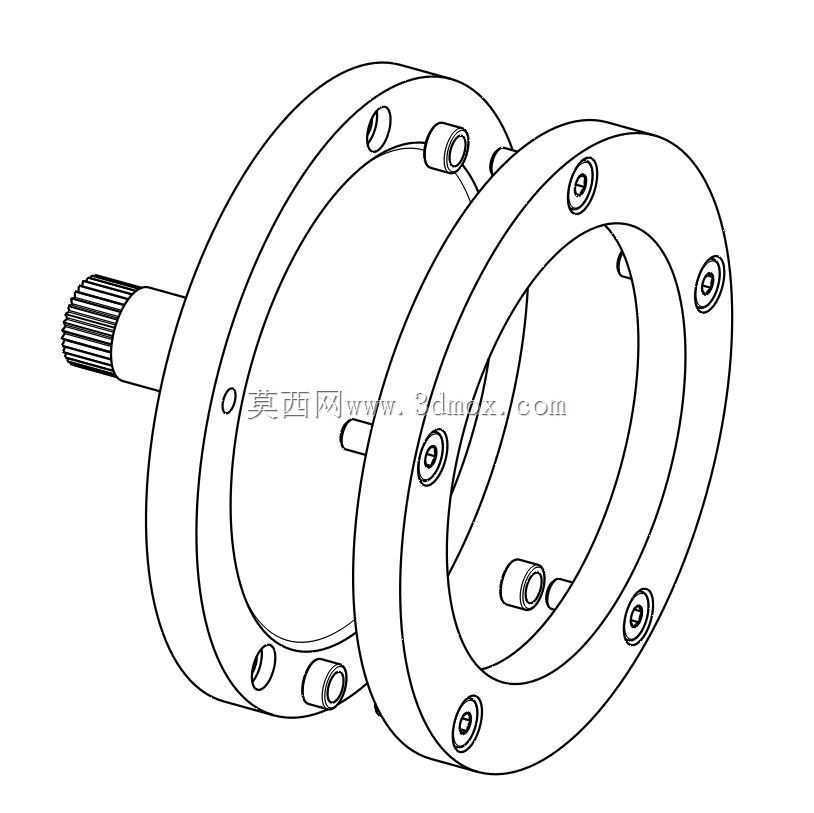

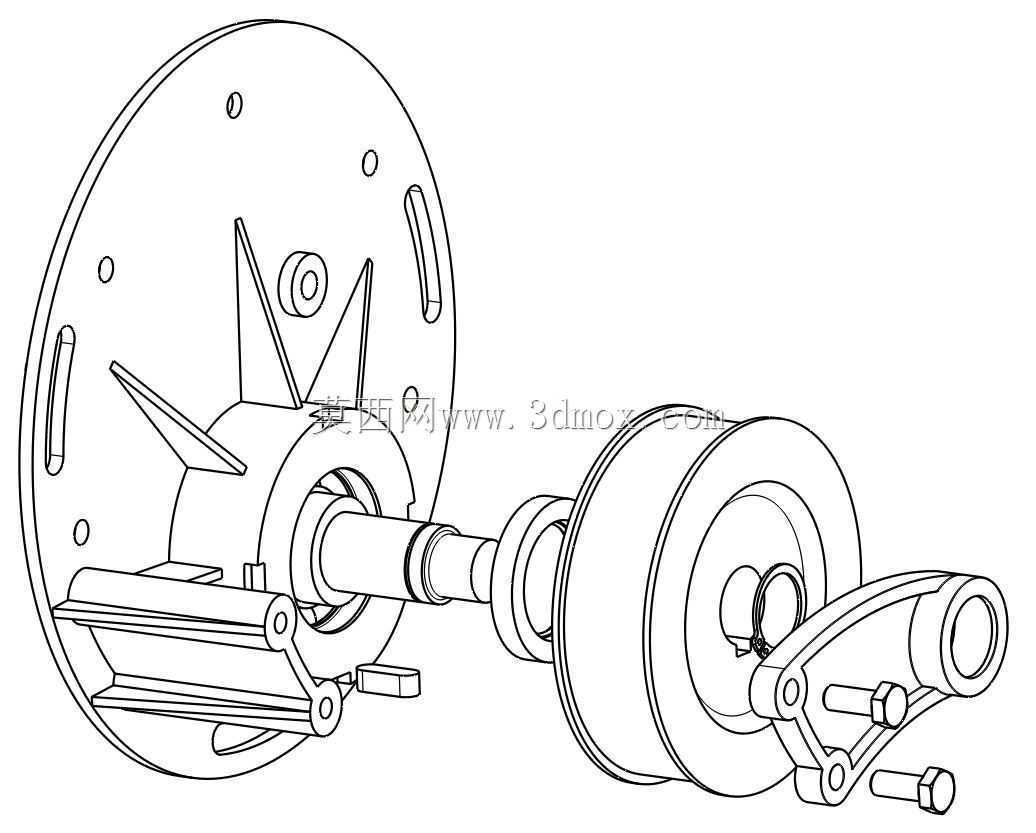

　　建模思路上，总成按照真实装配关系分层构建。先确定轴线与安装基准，再以轴为骨架布置太阳轮、行星轮、行星架和内齿圈，行星轮通常沿圆周均布三到四个，均载特性依靠行星架销孔位置度和浮动构件来保证。行星架是输出端的关键承载件，既要传递大扭矩，又要控制行星轮轴的平行度，其侧板与销轴连接区域往往是应力集中点，建模时需保留过渡圆角并关注销孔挤压应力。右侧摇臂状连杆构件体现了悬挂与传动的耦合，安装点、铰接孔和加强肋的位置直接决定车轮跳动时齿轮啮合中心距是否稳定，因此孔位公差和衬套刚度需要在结构设计阶段一并考虑。

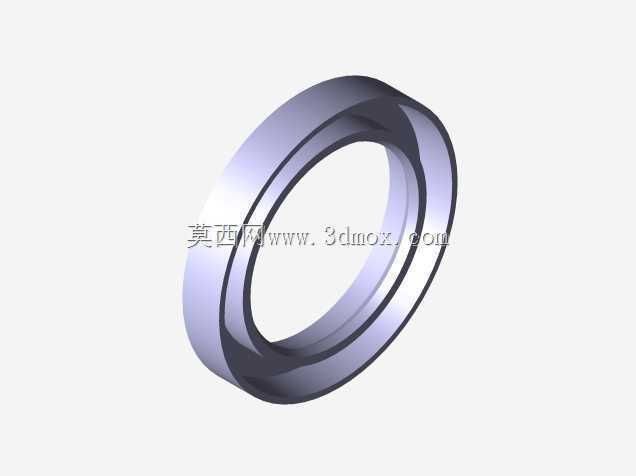

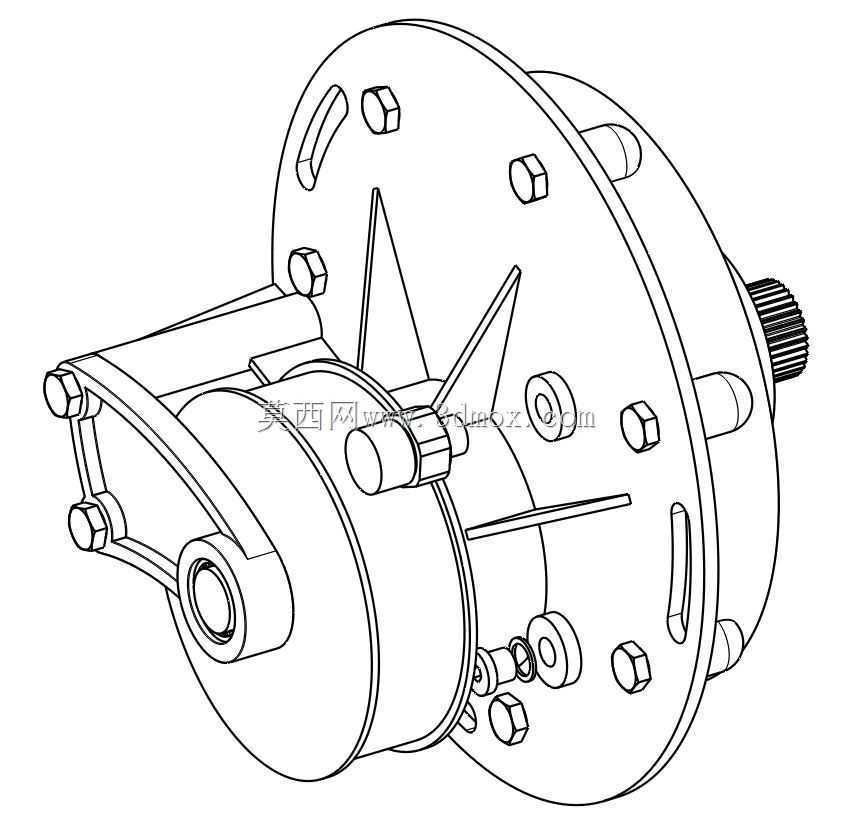

　　外形与安装边界方面，整套机构沿轴向呈细长串联布局，最大外轮廓集中在两端法兰与轮毂处，中间轴段直径较小，便于穿入车架管腔或避让摇臂。左端安装盘的螺栓孔分布圆、端面到轴端的距离、右端轮毂连接孔位以及铰接点间距，都是整车布置时必须锁定的硬边界。轴端伸出长度要兼顾联轴器或电机对接，轴承位直径与标准轴承系列匹配，密封件沟槽则需防止路面泥水侵入。维修拆装路径也影响结构细节：行星轮销轴、卡环和端盖紧固件应预留操作空间，轮毂侧不能因遮挡而无法拆检。

　　在工程验证层面，这类模型不仅用于外观展示，更可直接支撑干涉检查、装配顺序推演和齿坯加工。转动轴系时需确认齿轮顶圆与壳体内壁、行星轮与行星架侧板、螺栓头与旋转件之间保留合理间隙；整车受载后壳体变形会引起中心距微变，齿轮侧隙设计要吸收这部分偏差。对结构工程师而言，把齿轮参数、轴系支撑、安装法兰和悬挂铰接统一在同一三维数模中，才能在轻量化与可靠性之间找到可落地的平衡。
