三级齿轮减速传动箱结构设计

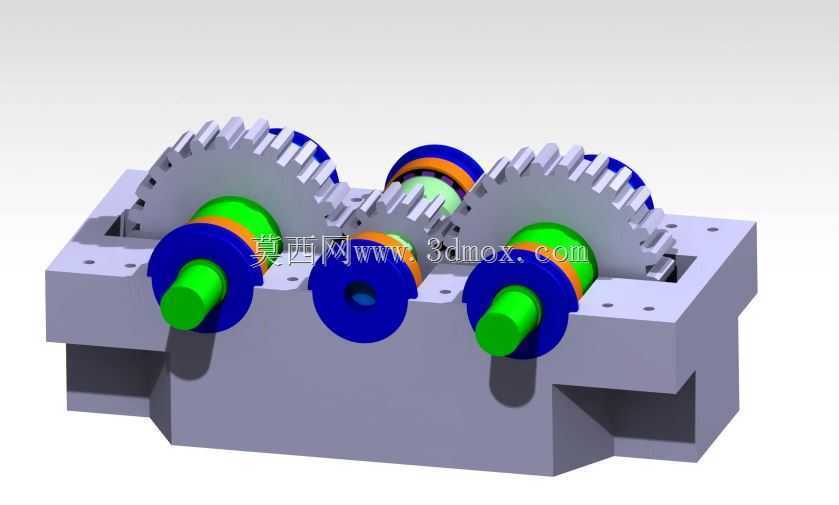

　　这套三级平行轴齿轮减速传动结构，面向中小功率工业传动场景搭建，整体采用剖分式铸造箱体承载三根平行布置的传动轴，输入端、中间级、输出端的齿轮依次啮合，将原动机输入的高转速低扭矩动力，经过三级齿面啮合减速后，在输出轴端转化为低转速大扭矩的动力输出，适配输送线驱动、小型工装变位、轻工设备传动、教学实训运动仿真等多种需要匹配转速与扭矩的工况。

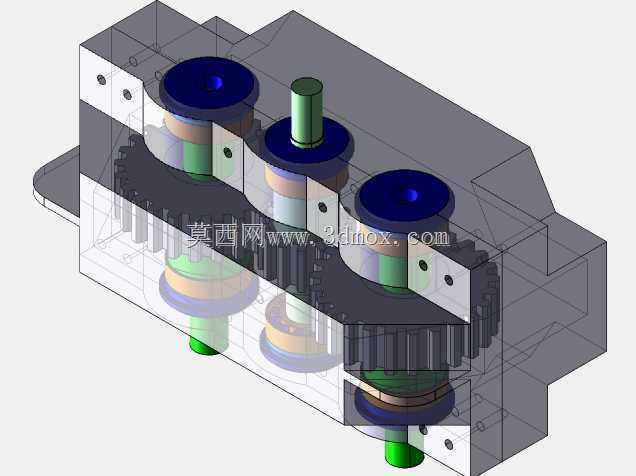

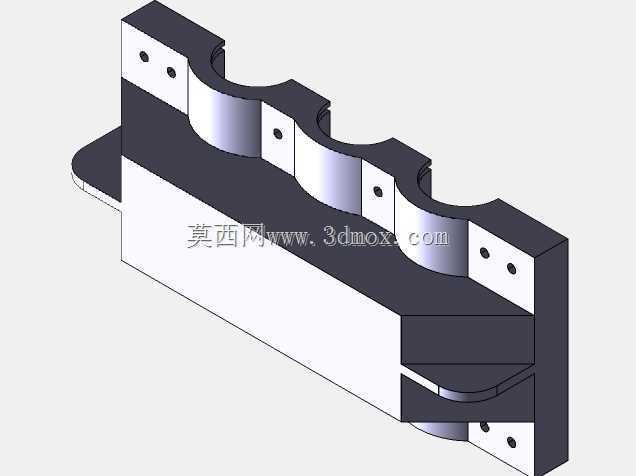

　　从实际安装边界来看，整套传动组件的箱体为一体式铸造型腔结构，箱体底座预留了对应安装固定的通孔位，现场布设时可以直接将箱体底面贴合设备安装基准面，穿入紧固螺栓完成定位，不需要额外搭建复杂的支承机架；三根传动轴沿箱体长度方向平行排布，轴端的支承段通过箱体侧壁的轴承座孔完成径向定位，轴端伸出箱体的部分预留了联轴器安装位，输入端可以对接电机输出轴，输出端可以对接工作机的负载轴，轴向安装尺寸在设计时已经预留了轴承端盖、密封件的装配空间，不会出现轴系零件和箱体内壁、外部连接件发生运动干涉的问题。

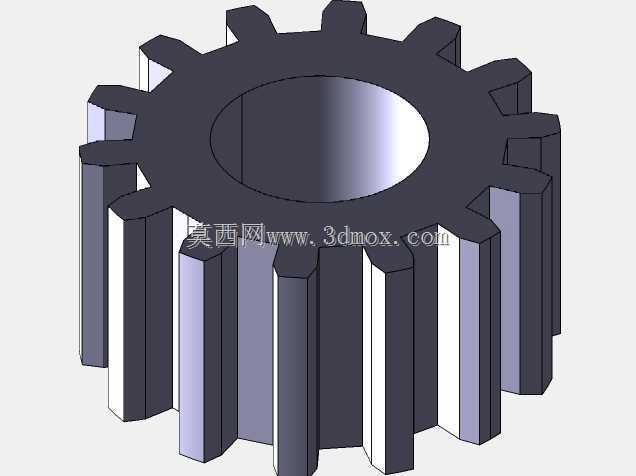

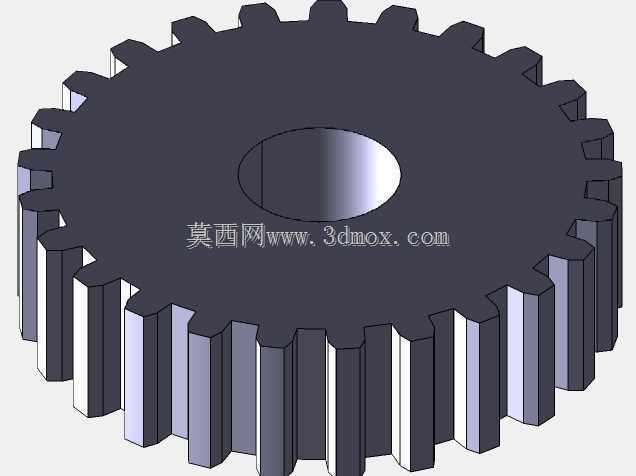

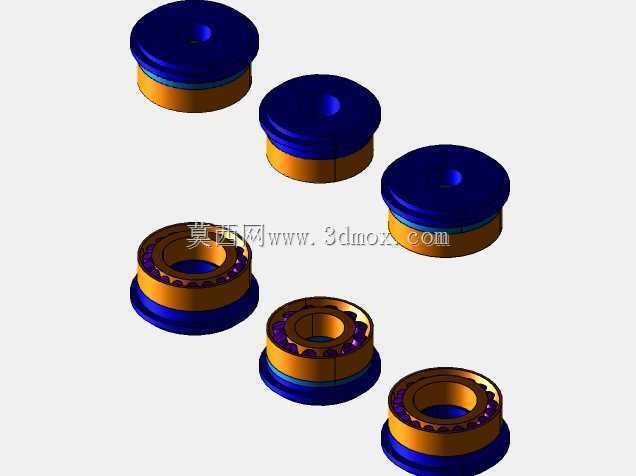

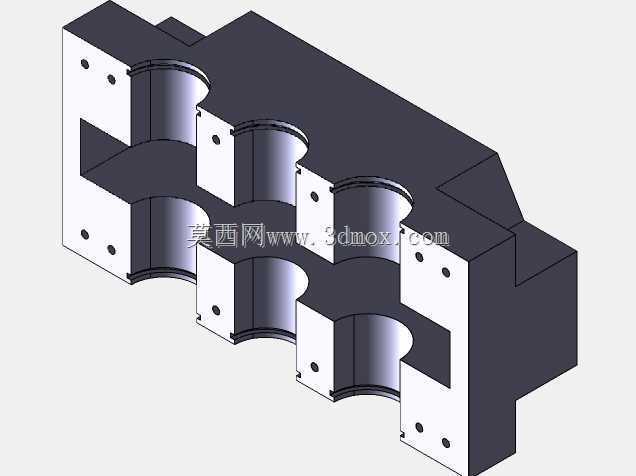

　　设计思路上，这套结构做了合理的简化合并，将部分关联的小零件整合为单一建模特征，去掉了不影响传动逻辑的细碎工艺结构，重点保留核心的传动链逻辑：箱体内腔的轮廓完全避让开齿轮旋转的最大外圆，齿轮啮合侧隙、齿顶和箱体内壁的安全间隙都按照常规减速器设计规范预留，运转过程中齿轮不会蹭刮箱体内壁；两侧的轴承座凸台高出箱体侧壁，既可以增强轴承安装位置的结构刚性，也为端盖固定、密封沟槽布设留出了足够的结构空间。轴系上不同颜色区分的轴段分别对应轴颈、齿轮安装段、轴伸段，各段的轴径变化符合阶梯轴的设计逻辑，齿轮通过周向定位结构和轴体固连，扭矩可以从轴体平稳传递到齿面，不会出现传动打滑的问题。

　　功能特性层面，三级平行轴减速的布局可以在相对紧凑的箱体空间内实现较大的总传动比，相比单级、双级减速结构，总传动比分配到三级啮合副上，每一级齿轮的载荷都控制在合理区间，齿面接触强度、齿根弯曲强度的冗余量更充足，长期带载运行时齿面磨损更均匀，整机运行噪音更低。箱体下方开设的减重空腔既可以降低整体铸件重量，也可以作为润滑油池的储油空间，齿轮运转时带起的润滑油可以飞溅到各个啮合点位、轴承滚动体位置，实现自动润滑，不需要额外配置复杂的强制润滑管路。

　　在运动仿真验证环节，这套结构可以直接完成DMU运动学约束搭建：给三根传动轴添加旋转铰接约束，在啮合齿轮副之间添加齿轮传动约束，设定好各级齿数对应的传动比，输入额定转速后就可以模拟整个减速箱的运转过程，直观验证各级齿轮的转向、转速匹配关系，检查轴系旋转全程是否存在零件干涉、运动卡滞的问题。对于结构设计从业者来说，这套简化模型可以快速梳理多级减速器的整体布局逻辑，不用被细碎的标准件建模分散精力，先把核心传动路线、箱体支承结构、安装接口的关系理顺，后续再逐步补充轴承、螺栓、密封件、油标、放油塞等细节零件，就能衍生出可用于生产加工的完整减速器设计方案；面向设备选型场景时，也可以通过这个三维结构快速评估三级减速箱的占地空间、轴伸位置、安装接口尺寸，提前和整机设备的布局做匹配，避免后期安装时出现尺寸冲突。
