行星齿轮减速传动组件结构设计

项目分类:齿轮 发布时间:2024-10-08 ID:779163
  • 行星齿轮减速传动组件结构设计
  • 行星齿轮减速传动组件结构设计
  • 行星齿轮减速传动组件结构设计
  • 行星齿轮减速传动组件结构设计

  这套行星齿轮传动组件围绕同轴减速需求展开,核心构成包含太阳齿轮、行星齿轮、内齿圈以及行星架(臂),属于典型的行星轮系减速单元。在实际工程场景中,这类结构大量出现在对空间占用敏感、同时要求大传动比与高扭矩承载能力的场合——比如交流稳压调压设备内部的伺服执行端、小型工业机器人关节、电动工具减速箱、输送线驱动单元以及风电偏航变桨机构的末级传动。和普通定轴齿轮减速相比,行星轮系把载荷分摊到多个行星齿轮上,啮合齿面的接触应力被显著分散,同样外径尺寸下能够传递的扭矩要高出不少,而且输入轴与输出轴天然共线,整机轴向布局可以做得非常紧凑,这也是它在狭小安装腔体内被反复选用的根本原因。

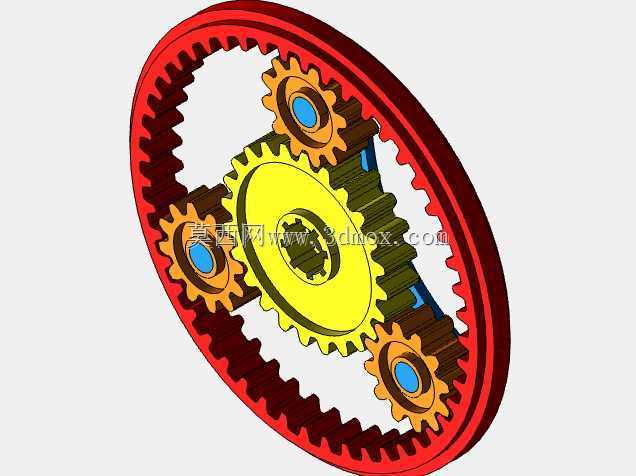

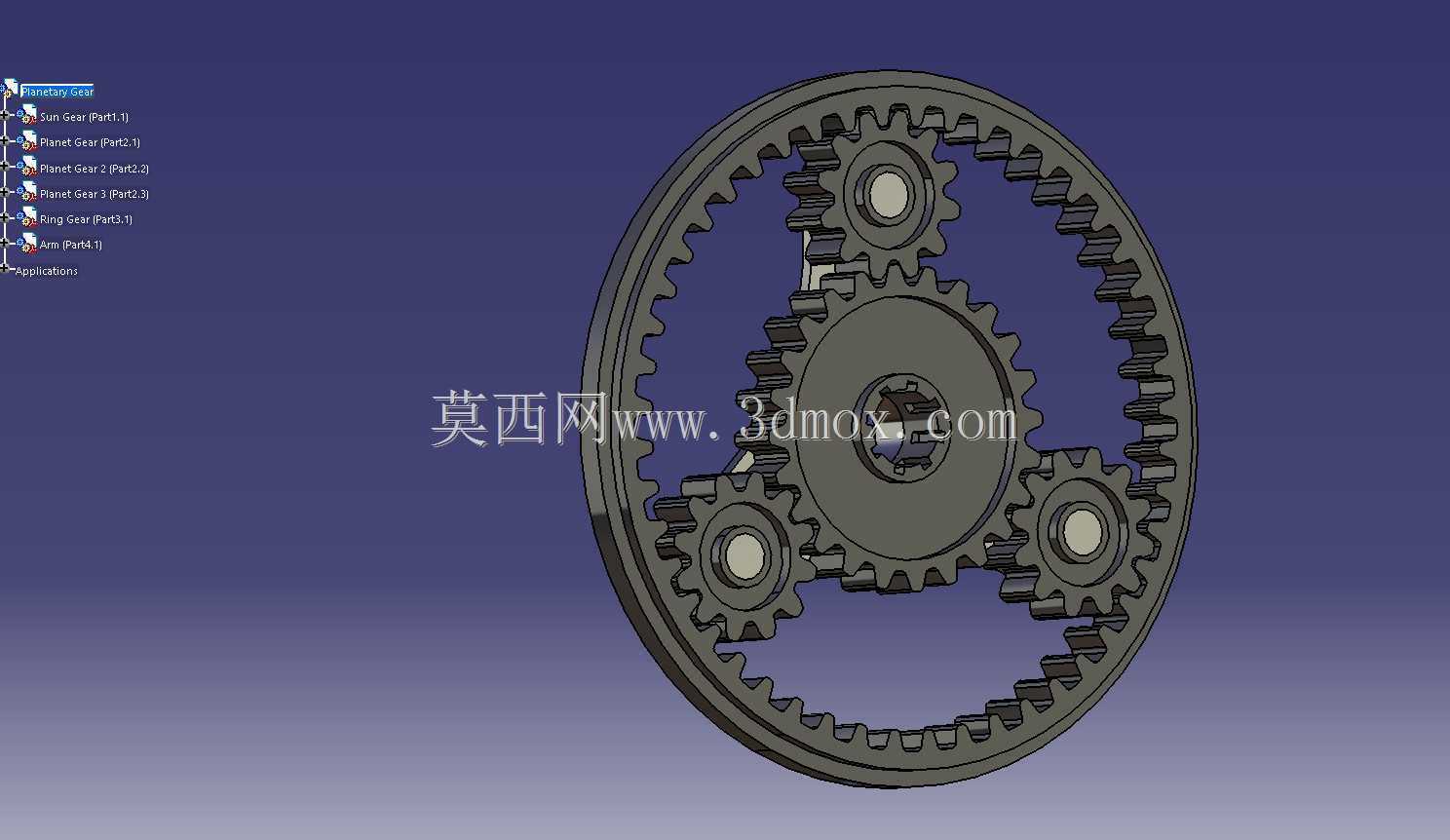

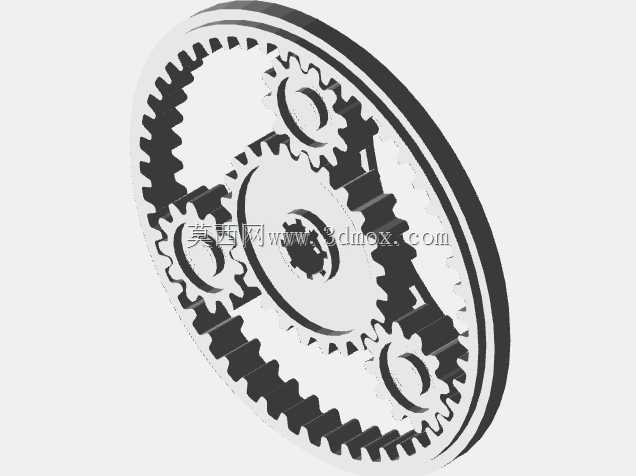

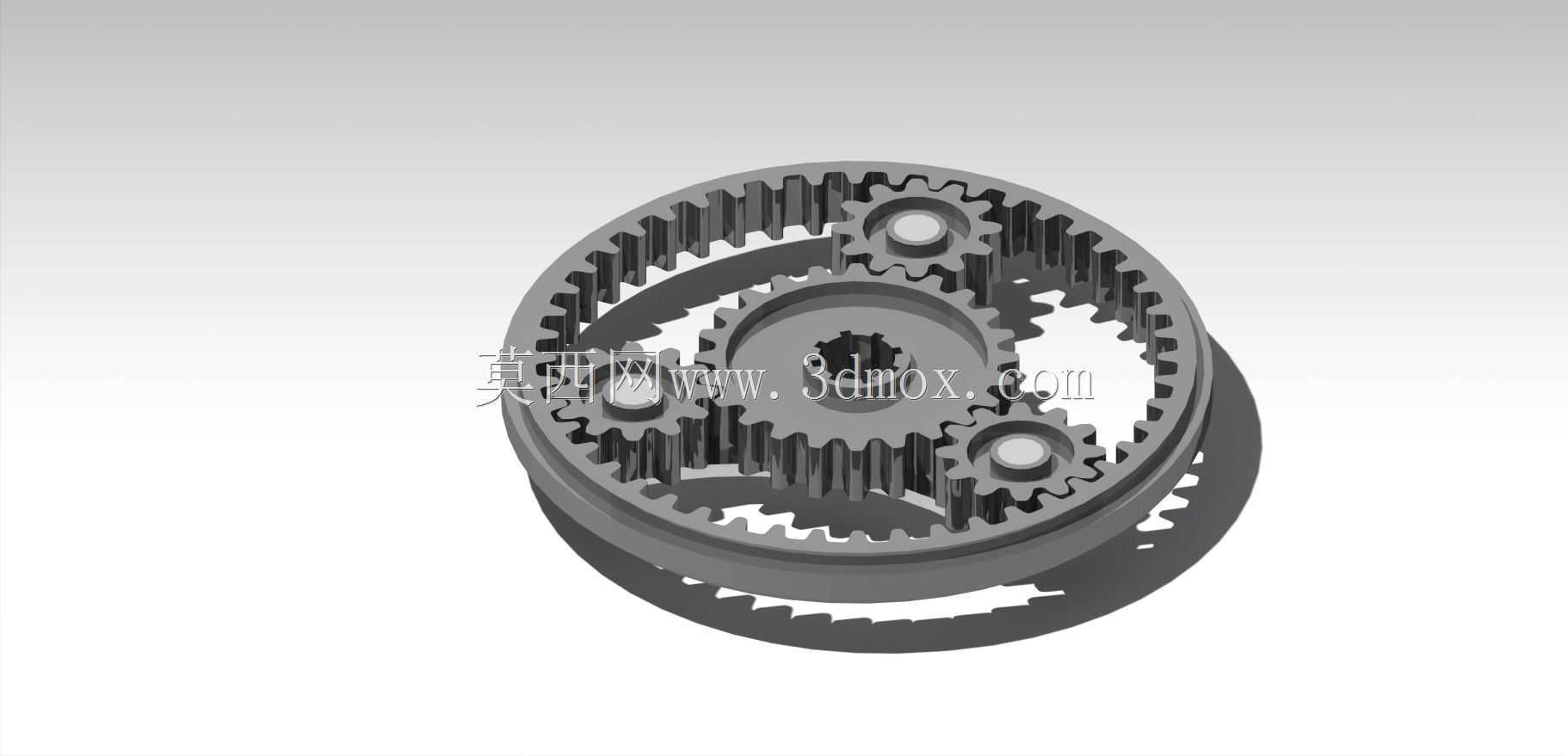

  从结构布置思路来看,动力从中心太阳轮输入,太阳轮外齿同时与周向均布的三颗行星齿轮啮合,行星齿轮另一侧再与固定在壳体上的内齿圈啮合,行星齿轮通过销轴铰接在行星架上,最终由行星架把减速后的回转运动输出。这种内齿圈固定、太阳轮输入、行星架输出的搭配,是行星减速里最常用的NGW型式,传动效率高、单级传动比通常落在3到10之间,若需要更大减速比可以在轴向串联多级行星排。建模时需要重点处理的是齿形参数的匹配:太阳轮与行星轮为外啮合,行星轮与内齿圈为内啮合,三者模数、压力角必须完全一致,配齿还要满足同心条件、安装条件和邻接条件——也就是太阳轮与行星轮的中心距要等于内齿圈与行星轮的中心距,行星轮数量要能让齿位均匀装入,相邻行星轮之间不能发生齿顶碰撞。

  外形与安装边界方面,整个组件外轮廓由内齿圈的外径决定,内齿圈既是啮合零件又是壳体支撑件,外圈通常预留法兰或止口用于和设备箱体定位固定;输入端太阳轮内孔加工有花键,用来和电机轴或上游驱动轴传递扭矩,这种花键联接相比平键能承受更大的交变载荷,对中性也更好。输出端行星架沿轴向延伸出轮毂,可根据下游接口做成轴伸、法兰盘或内花键形式。行星齿轮自身通过滚针轴承或滑动衬套套在行星销轴上,销轴压装在行星架的对应孔位,三颗行星轮沿圆周120度均布,这种对称布置让啮合产生的径向力互相抵消,主轴承受的径向载荷大幅降低,运转平稳性和噪声表现都更优。

  在细节设计上,齿圈内壁的内齿加工精度直接影响回程间隙,精密伺服场合会对齿向修形、齿顶修缘提出要求,以补偿载荷下的弹性变形并降低啮合冲击;行星架的刚性同样关键,臂部厚度与销轴孔的位置度如果偏弱,受载后行星轮会偏载,造成局部齿面过早点蚀。三维建模过程中需要把齿轮的渐开线齿廓、齿根过渡圆角、行星销轴与轴承的配合段、内齿圈外圈的安装卡槽都完整还原,装配校验时要逐一确认太阳轮—行星轮—内齿圈的侧隙是否均匀,行星架转动时有无干涉卡滞,以及输入端花键、输出端接口与周边壳体的安全间隙。这类组件在选型时常被用来替代平行轴减速箱,在相同减速比和输出扭矩下,轴向长度能压缩近一半,重量也更轻,对于需要把驱动单元塞进有限空间的装备设计而言,是兼顾承载、精度与体积的成熟传动方案。
