直列四缸往复式内燃发动机结构

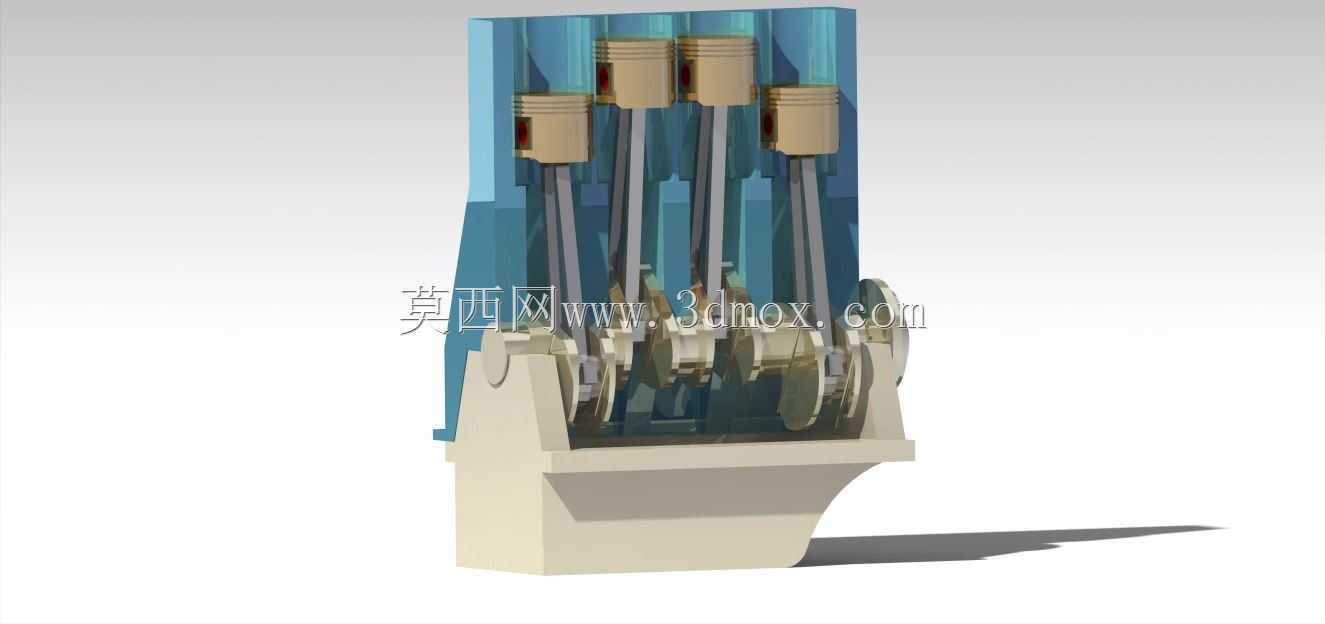

　　该结构展示的是一台直列四缸往复式内燃发动机的核心运动总成，主要由气缸体、活塞、连杆、曲轴、轴承支承及缸体上部安装区域组成。模型将发动机内部最关键的曲柄连杆机构完整呈现，便于观察活塞上下往复运动如何通过连杆转化为曲轴的旋转运动，也适合用于教学演示、结构校核、运动干涉检查和整机方案前期布局。

　　从实际用途看，这类四缸发动机广泛应用于乘用车、轻型商用车、小型工程机械以及固定式动力单元。其工作过程依赖四个气缸按既定发火顺序交替做功，活塞承受燃烧压力后推动连杆，连杆再将力传递至曲轴连杆轴颈，使曲轴持续输出转矩。模型中四个气缸沿直线并列布置，结构紧凑，平衡性和制造成本之间取得较好折中，是小排量动力装置中常见的布置形式。

　　结构设计上，缸体承担活塞运动导向、曲轴支承和整机刚度承载等多重作用。上部气缸区域为活塞提供直线运动边界，下部曲轴箱区域则容纳曲轴旋转空间，并通过主轴承位置约束曲轴轴线。模型中可以看到缸体侧面和下部支承形成连续承载框架，这种布局有利于承受燃烧爆发压力、往复惯性力以及曲轴旋转带来的交变载荷。实际工程中，缸体壁厚、加强筋走向、主轴承座刚度和油道布置都会直接影响噪声、振动与可靠性。

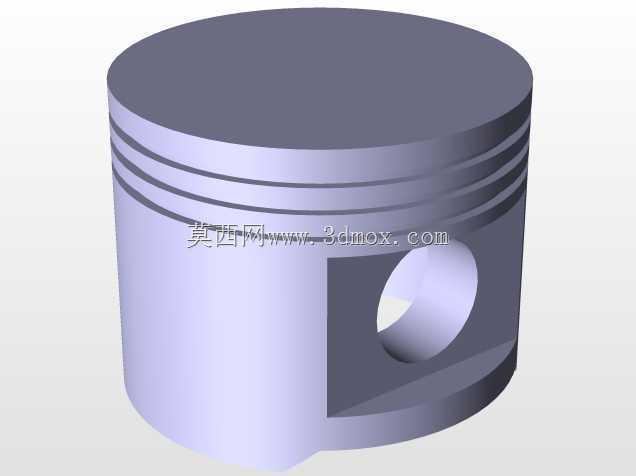

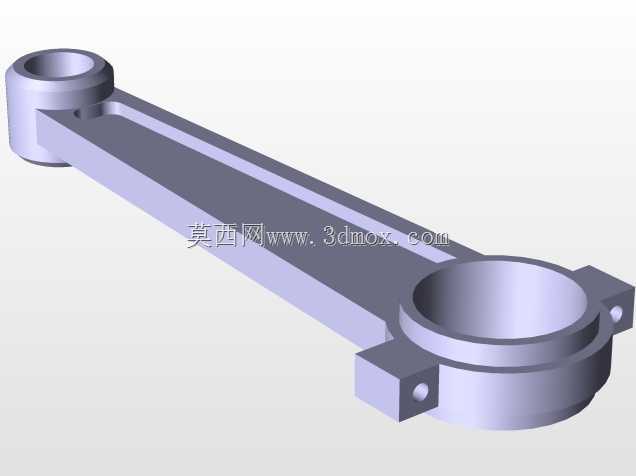

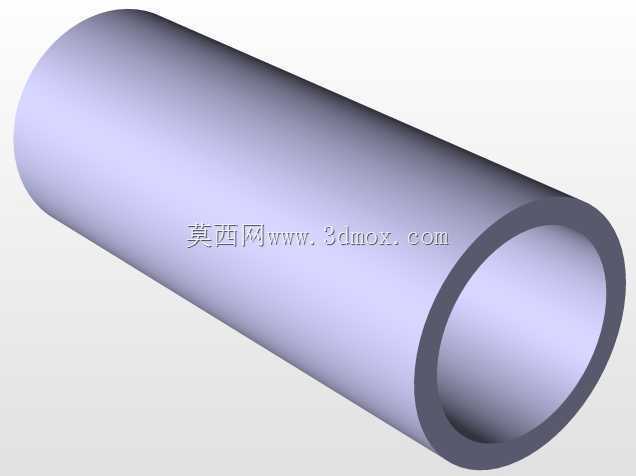

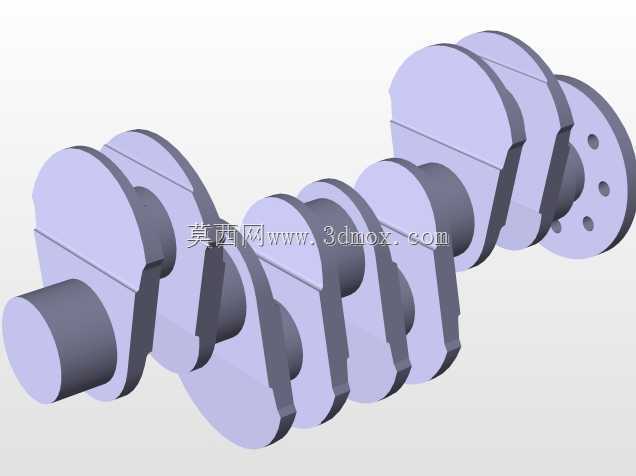

　　活塞部分位于气缸内部，外形呈短圆柱状，顶部承受燃气压力，裙部用于导向，活塞销孔用于连接连杆小头。模型保留了活塞与气缸之间的装配关系，能够直观看出活塞在缸筒内的运动路径。连杆作为传力构件，大头与曲轴连杆轴颈配合，小头通过活塞销与活塞连接，其杆身采用细长结构，在保证抗弯和抗失稳能力的同时控制往复质量。曲轴则由主轴颈、连杆轴颈、曲柄臂和平衡重组成，四个连杆轴颈按照相位关系布置，以保证气缸工作顺序和运转平稳性。

　　在外形尺寸与安装边界方面，直列四缸结构的长度主要由气缸中心距、缸数和前后端附属安装空间决定，高度则受活塞行程、连杆长度、曲轴回转半径以及缸体下部深度影响，宽度方向相对紧凑。模型呈现的内部总成在装入完整发动机时，还需要预留缸盖、气门机构、正时系统、油底壳、飞轮或液力变矩器连接端等边界空间。若用于整车布置，前端通常需要考虑水泵、发电机、皮带轮或正时罩壳，后端则要考虑变速器连接面和启动马达位置；下部与油底壳之间必须保留曲轴平衡重旋转间隙，上部则需保证缸盖和进排气系统的安装高度。

　　从建模思路看，该模型重点突出运动件之间的相对位置：气缸中心线与曲轴主轴颈轴线垂直相交，连杆大头围绕连杆轴颈旋转，活塞销轴线与曲轴轴线保持空间平行。进行三维设计时，需要先确定缸径、行程、缸间距和曲轴主轴颈位置，再依据压缩高度确定活塞销中心，随后通过连杆长度校核活塞在上止点和下止点时的姿态。运动仿真中应重点检查连杆与缸体下口、曲轴平衡重与缸体内壁、活塞在下止点附近与曲轴区域之间是否存在干涉。

　　在工程应用场景中，这类模型既可用于发动机原理教学，也可作为新产品概念设计阶段的骨架参考。结构工程师可以据此讨论缸体刚度、曲轴支承跨距、连杆摆动空间和润滑路径；工艺人员可以据此评估缸孔加工、曲轴装配和下部检修空间；整车或设备选型人员则可以通过外形边界判断动力舱布置是否满足安装、维护和散热需求。整体而言，该模型把四缸发动机中最核心的机械关系表达得较为清楚，尤其适合理解往复运动与旋转运动转换、多缸相位布置以及曲柄连杆机构的空间约束。
