风冷铸铁发动机气缸总成结构设计

　　这套气缸结构面向小排量风冷内燃机的整机装配与维修替换场景，常见于微型代步车、小型通用动力机组以及老式轻型车辆的动力单元中。气缸作为内燃机完成活塞往复运动、实现热能向机械能转换的核心腔体零件，其结构合理性直接决定发动机的散热效率、密封可靠性与服役寿命。

　　从实际功能维度拆解，该零件主体为铸铁材质的气缸筒，内壁经过精密珩磨处理，形成均匀的交叉网纹储油结构，工作时可在活塞环高速往复运动过程中持续留存润滑油膜，避免干摩擦导致的拉缸故障，同时保证活塞环与缸壁之间的密封性能，让燃烧室内的高压燃气不会窜入曲轴箱，维持缸内工作压力稳定。气缸外壁集成了多层等距排布的环形散热鳍片，这是风冷发动机区别于水冷机型的典型特征：车辆行驶或者冷却风扇带动的气流横向扫过鳍片间隙时，会快速带走燃烧室传递到缸体的热量，不需要额外布置水冷套、冷却液管路、水泵与散热器，整套动力系统的结构更简单，故障点更少，在低温环境下也不存在冻裂缸体的风险，非常适合小型轻量化动力平台使用。

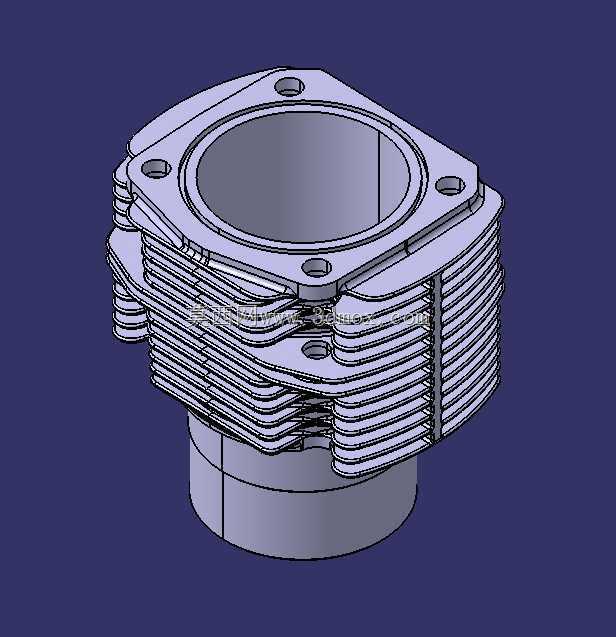

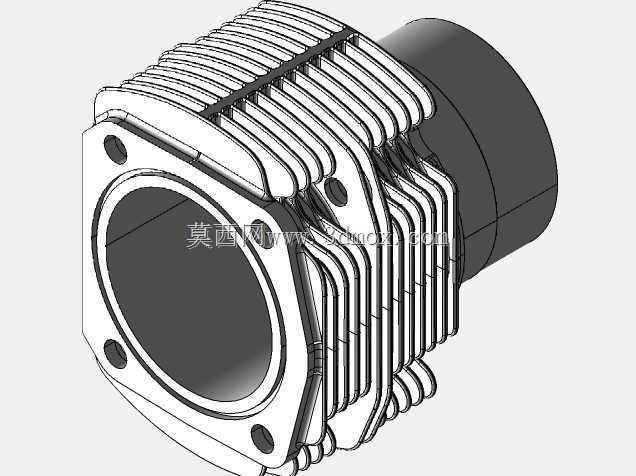

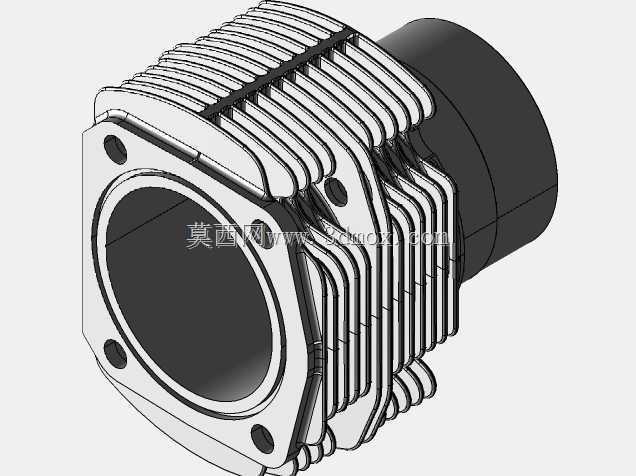

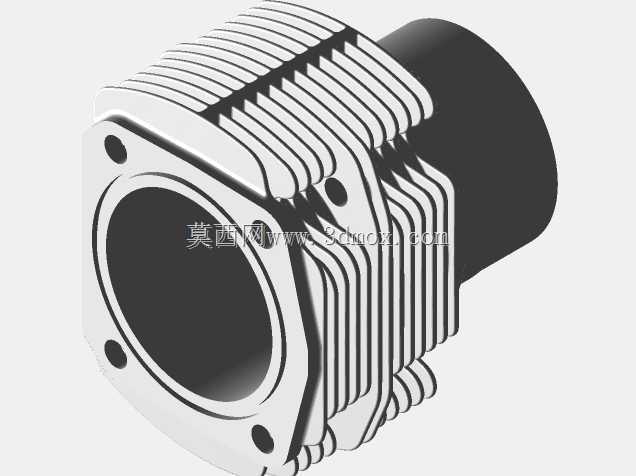

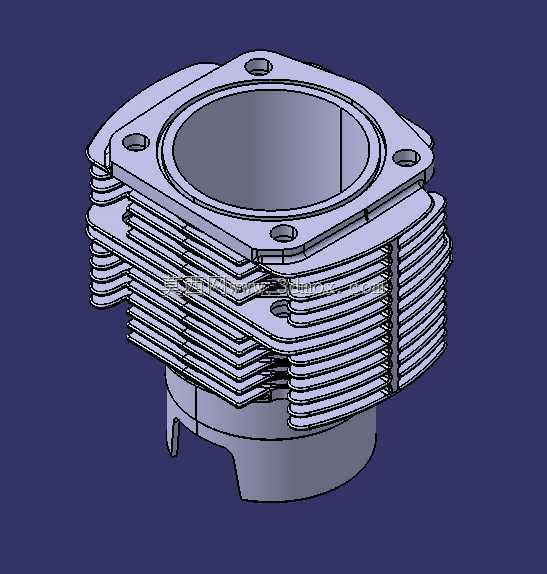

　　结构设计层面，气缸顶部采用方形法兰安装面，法兰上预留了四个对称分布的螺栓通孔，装配时气缸体通过这四个孔与气缸盖、曲轴箱完成轴向锁紧，螺栓的排布跨距经过匹配校核，锁紧后压紧力可以均匀覆盖气缸垫的整个密封面，不会出现局部压合不实导致的燃气泄漏、冷却液（该机为风冷无冷却液，仅密封燃气与机油）渗漏问题。法兰面的平面度有严格公差要求，装配后与气缸盖底面完全贴合，配合气缸垫实现燃烧室的可靠密封。散热鳍片的排布并非等厚设计：靠近燃烧室的上部区域工作温度最高，鳍片的排布密度更高、单片延伸长度更大，换热面积随之提升，可快速带走燃烧做功产生的集中热量；向下靠近曲轴箱的区域工作温度逐步降低，鳍片尺寸相应收窄，在保证整体散热能力满足热平衡要求的前提下，尽可能控制零件整体重量，成品缸体重量控制在2.66公斤，匹配650cc排量级单缸/双缸小动力的重量分配需求。气缸下部设置有定位止口与安装卡位，装配时止口直接嵌入曲轴箱的对应安装孔内，实现缸体与曲轴箱的同轴度定位，保证气缸中心轴线与曲轴回转中心的位置度符合设计要求，避免活塞运动过程中出现偏磨，侧向的卡位结构还可辅助固定周边的管路、线束或者导风罩部件，让冷却气流可以全部导向散热鳍片区域，不会出现气流旁逸降低散热效率的问题。

　　从安装边界与尺寸配合角度来看，缸筒内径匹配对应排量活塞的外径尺寸，活塞在缸内的行程容积累加达到650cc的额定排量，外壁散热鳍片的最大外轮廓尺寸需要和整车的发动机舱安装空间、导风罩的内型腔尺寸完全适配，顶部法兰的螺栓孔位间距、孔位对角尺寸完全沿用原厂机型的安装接口，不需要对整车的安装支架、周边附件做任何修改即可完成替换装配。在逆向建模或者全新设计这类气缸时，需要重点把控几个关键公差：首先是缸筒内壁的圆柱度与尺寸精度，直接决定活塞与缸壁的配合间隙，间隙过大会导致密封不足、动力下降，间隙过小则会在热态膨胀后出现活塞卡滞；其次是顶部法兰面与缸筒轴线的垂直度，若法兰面倾斜，装配后气缸盖会压偏气缸垫，同时活塞运动轨迹会出现偏斜，异常磨损会快速缩短整机寿命；另外散热鳍片的厚度与间距也要匹配铸造工艺要求，铸铁铸造时鳍片过薄容易出现浇不足、冷隔缺陷，间距过小则会导致清砂困难，同时气流流通阻力变大，反而降低散热效果。

　　实际服役过程中，这类风冷气缸的热负荷分布非常明确：燃烧室顶部区域最高工作温度可超过200摄氏度，多层鳍片将热量逐级传导扩散，气流持续对流换热后可将缸体整体工作温度稳定在材料允许的范围内，铸铁材料本身的耐磨性与高温强度表现优异，在风冷工况下热变形量远低于铝合金缸体，不需要额外镶嵌铸铁缸套即可满足长时间运转的耐磨需求，对于结构简单、维护频次低的小型动力设备而言，这种铸铁风冷气缸的实用性与可靠性都经过了长期市场验证。
