V型八缸汽车发动机总成结构

　　这套V型八缸动力总成三维结构，围绕乘用车与高性能装备的动力输出需求展开，完整呈现了V型夹角布置下气缸体、活塞连杆组、曲轴、飞轮及周边传动部件的装配关系。从整机布局看，八只气缸分成两列呈V形排列，相比直列八缸结构，整机长度明显缩短，曲轴轴向尺寸得到压缩，机舱横向与纵向布置更加紧凑；两列气缸的夹角使活塞往复运动产生的惯性力在机体内部形成部分抵消，有利于降低一阶、二阶振动，提升高转速工况下的运转平顺性。

　　在实际应用中，这类结构常见于大排量乘用车、皮卡、轻型商用车以及部分工程机械和船舶动力改装场景。工程师在选型时，往往先关注发动机的安装边界：机体长度决定车架纵梁间距，宽度受转向系统、排气歧管和悬架塔包限制，高度则与 hood 内板、进气歧管和空气滤清器布置相关。V8布局的优势在于用较短的曲轴跨度换取较大的排量储备，同时两列缸盖可以分别布置进排气道、凸轮轴和气门机构，便于进排气系统在车身两侧分流。

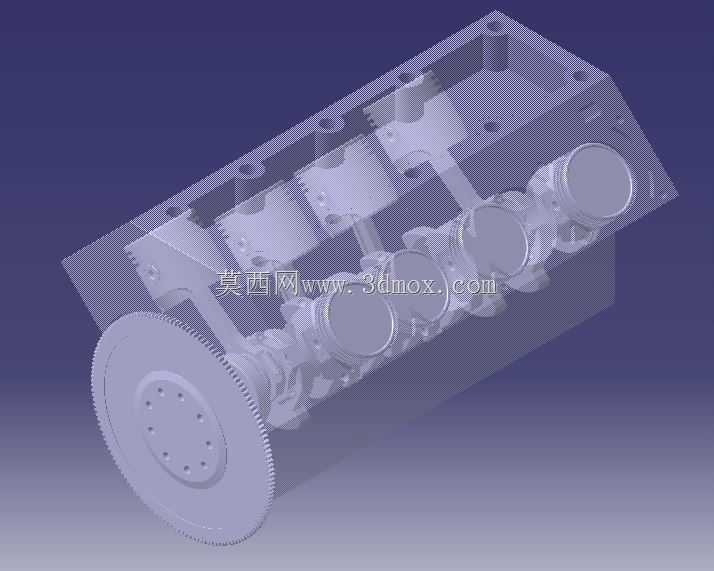

　　模型中最核心的是曲柄连杆机构。曲轴采用多主轴颈支承形式，连杆轴颈按发火顺序错开布置，使八个气缸的做功行程均匀分布在曲轴旋转周期内。活塞在气缸内做往复直线运动，通过连杆将燃气压力转化为曲轴的旋转扭矩；连杆大头与连杆轴颈配合，小头通过活塞销与活塞连接，杆身截面需要兼顾抗弯刚度和轻量化。建模时需要重点核对活塞在上止点、下止点及中间行程时的空间位置，避免连杆与缸套、缸体加强筋发生干涉，同时保证曲轴平衡块在旋转包络内不碰机体。

　　飞轮安装在曲轴输出端，外缘带有齿圈，用于与起动机驱动齿轮啮合。大惯量飞轮能够储存做功行程的能量，抑制曲轴转速波动，使车辆起步和低速运转更稳定；飞轮后端面则连接离合器或液力变矩器，是动力向变速器传递的关键接口。模型中飞轮盘面上的螺栓孔、定位销孔和齿圈齿形都有体现，结构人员可据此校核启动马达安装位置、离合器壳体对接面以及曲轴后端密封空间。

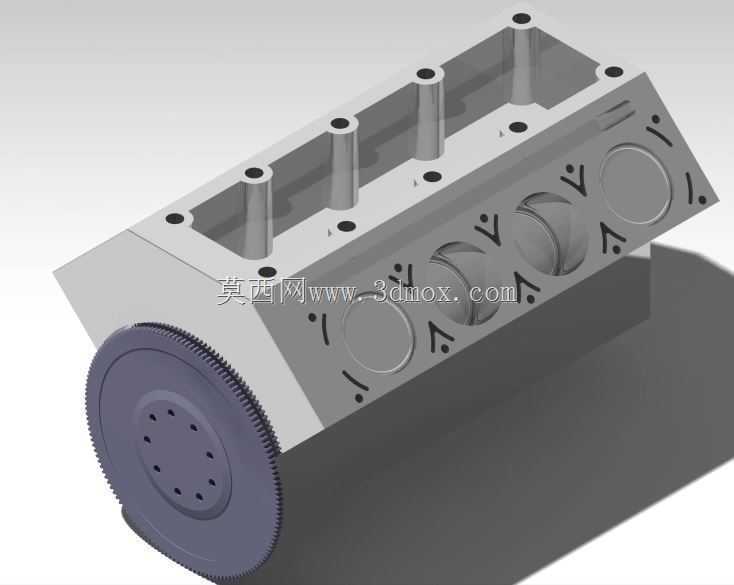

　　气缸体作为承载骨架，内部布置有缸套、主轴承座、油道和水道。V型机体顶部两列气缸安装面分别承接缸盖，下部主轴承座通过主轴承盖固定曲轴；侧壁加强筋的走向直接影响机体刚度和噪声表现。设计时需要在壁厚、加强筋高度和整机重量之间平衡：壁厚过薄会在爆发压力下产生较大变形，影响缸套圆度和机油消耗；筋位不足则容易引起裙部振动并向外辐射噪声。三维装配模型能够帮助工程师在剖切状态下观察冷却水套包围缸筒的范围，以及主油道向曲轴轴承、凸轮轴轴承供油的路径。

　　从功能特性上看，V8发动机的发火间隔均匀，单次做功行程重叠度较高，因而扭矩输出连贯，急加速时曲轴转速跌落小。两列排气歧管可分别引出后汇入排气系统，便于布置双路催化转化器和消声器；进气侧则可采用自然吸气腔室或增压中冷管路。对于结构设计人员，模型还可用于运动校核：曲轴转动时，连杆大头随轴颈做圆周运动，杆身做平面摆动，活塞裙部在缸筒内上下滑动，三者构成的运动包络必须与缸体、油底壳、机油泵驱动链等部件保持安全间隙。

　　安装边界方面，前端轮系通常驱动水泵、发电机、空调压缩机和转向泵，需要根据附件载荷确定皮带轮系包角与张紧臂位置；后端则要预留变速器壳体、启动马达和飞轮壳的连接空间。机体侧面的机油滤清器、机油尺、传感器和管路接头也会影响整车下线装配与售后维修空间。借助完整的三维总成，可以在概念阶段同步检查发动机悬置点、车架连接支架、排气管走向和传动轴夹角，减少后期物理样机阶段的返工。

　　整体而言，该结构把气缸体、活塞、连杆、曲轴、飞轮等核心件按真实装配关系组织在一起，既适合用于理解V型发动机的工作原理，也可作为动力舱布置、运动干涉检查、零部件拆改和教学演示的基础参考。
