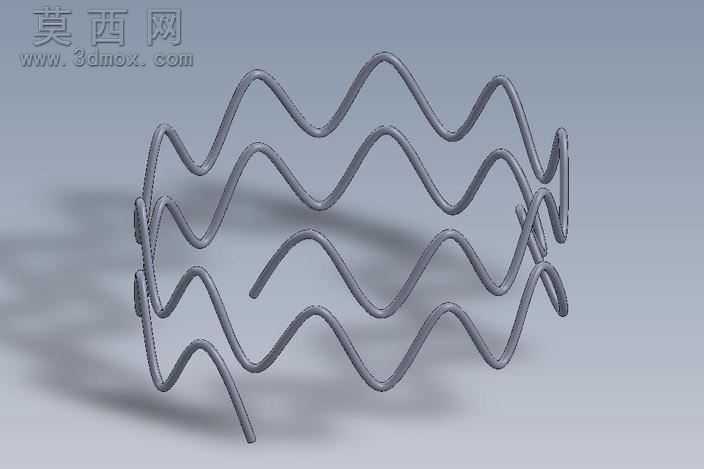

多圈V形波形弹性构件三维设计

本作品为多圈V形波形弹簧的三维参数化建模成果，建模阶段首先梳理该类弹性元件的结构逻辑：整体由连续金属线材弯折成型，沿轴向排布多组连续V形波峰波谷结构，相邻圈体的波形相位保持对齐，既保证轴向承载时的受力均匀性，也避免圈体间发生错位卡滞。建模过程中先绘制单段V形弯折的截面路径，通过路径阵列沿螺旋轴向排布多组波形单元，再对首尾衔接位置做平滑过渡处理，还原实际弹簧线材的连续弯折工艺特征，同时严格控制线材直径、波峰高度、圈体间距、整体内外径的参数匹配度，确保模型尺寸符合常规五金弹性件的设计规范。材质渲染阶段选用弹簧钢常用的哑光金属材质，调整金属粗糙度与反射参数，还原冷拔金属线材的表面质感，同时添加柔和的环境漫反射光照，突出V形弯折处的结构轮廓与曲面过渡效果，让模型整体呈现出真实金属构件的厚重感与精密感。结构设计上，该V形弹簧区别于传统圆柱螺旋弹簧，采用连续V形波形结构，在同等安装高度下可提供更大的轴向变形量，且载荷分布更均匀，适合安装空间受限、需要低劲度系数弹性支撑的机械场景，建模时特意保留了线材端部的自然收尾结构，还原实际生产中弹簧端部的处理形态，避免出现生硬的结构断点。整体建模过程严格遵循机械弹性元件的设计逻辑，所有结构特征均可对应实际加工工艺，既保证模型的视觉还原度，也具备结构合理性，可用于机械结构装配演示、弹性元件选型参考、相关教学场景的可视化展示使用。
