游艇磁吸式防水排气口结构设计

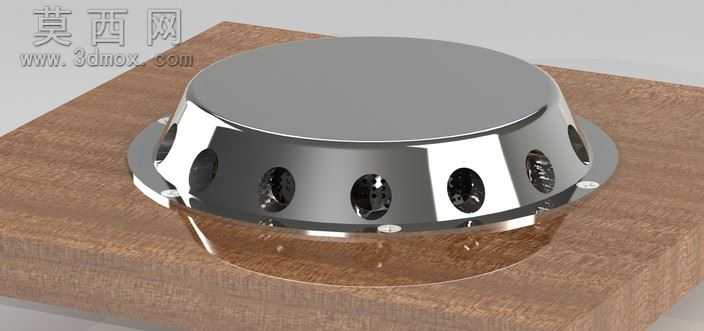

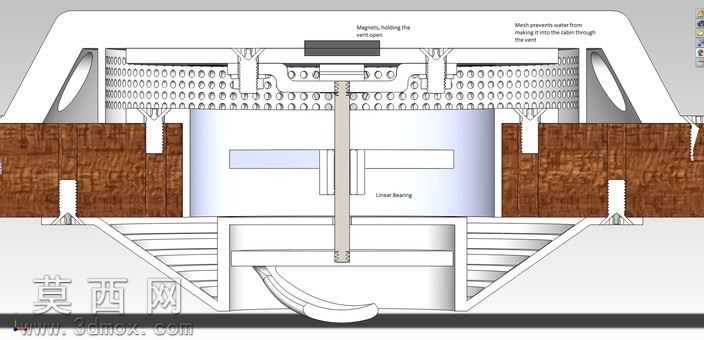

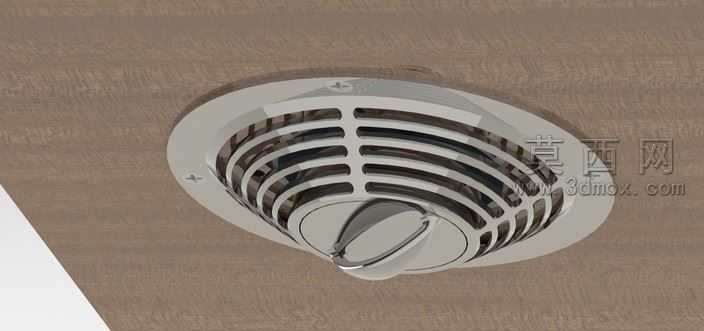

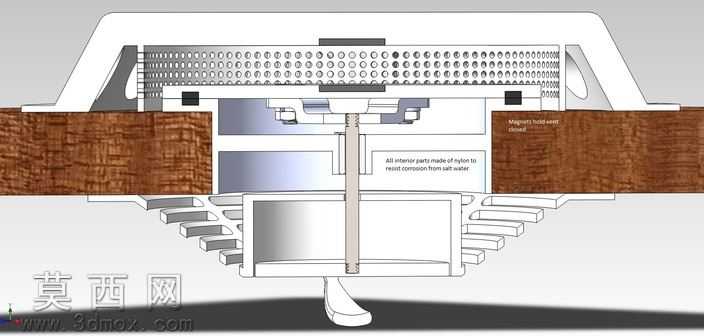

该三维模型采用SolidWorks完成全参数化建模，整体为适配游艇甲板安装的圆形排气口结构，建模阶段先绘制上下法兰的安装基准草图，通过旋转凸台生成主体基座轮廓，再对侧面通风孔进行阵列切除，保证各开孔的间距、尺寸完全一致，符合流体通风的均匀性要求。渲染阶段针对不同部件赋予对应材质：上部顶盖与侧面通风环采用抛光镀铬金属材质，调整反射参数模拟不锈钢镜面的高光反射效果，还原金属部件的亮泽质感；下部基座与内部支撑件赋予哑光尼龙材质，调整粗糙度参数匹配工程尼龙的磨砂质感；安装基面采用木纹材质模拟游艇甲板的安装环境，搭配半透明玻璃材质表现密封结构的通透感，整体渲染光影柔和，清晰展现各部件的装配关系与外观细节。结构设计上采用磁吸式启闭方案，摒弃传统机械铰接结构，内部构件全部采用尼龙材质加工，可耐受海水盐碱腐蚀，避免金属构件长期接触咸湿空气出现锈蚀卡滞的问题；顶盖依靠磁力实现开合，开启状态下侧面通风孔连通舱内外实现空气流通，通风口内侧设置丝网衬垫，可阻挡外界海水溅入舱内，同时不阻碍通风效率；顶盖闭合时可依靠磁吸力紧密贴合基座，预留的环形密封槽可加装O型密封圈，完全阻断空气与海水进入舱内的路径，顶盖自重较轻，可被通风气流轻松顶起实现自动排气，无需额外手动操作，兼顾通风、防水、防腐的多重使用需求，整体结构无复杂活动构件，装配难度低，后期维护更换便捷，适配中小型游艇的舱室通风场景。
