通用汽车引擎盖进气导流罩结构设计

　　该零件属于汽车前舱外饰与进气系统的交叉部件，安装在引擎盖预设开孔区域，主要承担外部空气导入、雨水分流、杂物阻挡以及外观造型过渡四项功能。在整车热管理布置中，自然吸气或高负荷工况下需要额外冷空气进入发动机舱，直接在引擎盖表面开设裸露孔口会带来雨水直冲、落叶卷入、高速风噪增大等问题，因此采用带格栅肋条的一体式导流罩，将迎面气流整理后导向空滤进气口或舱内散热区域，同时利用倾斜肋片形成物理遮挡。

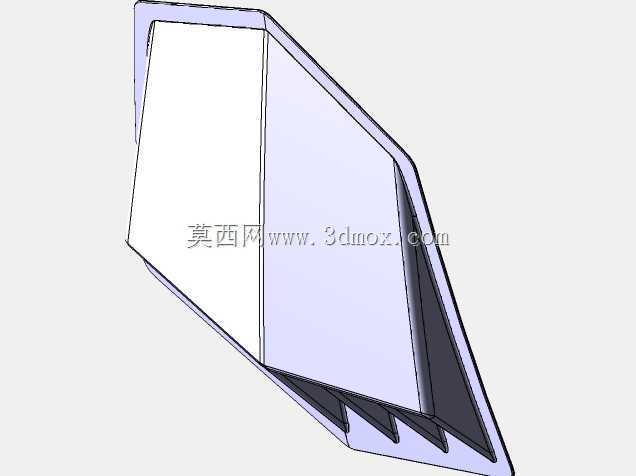

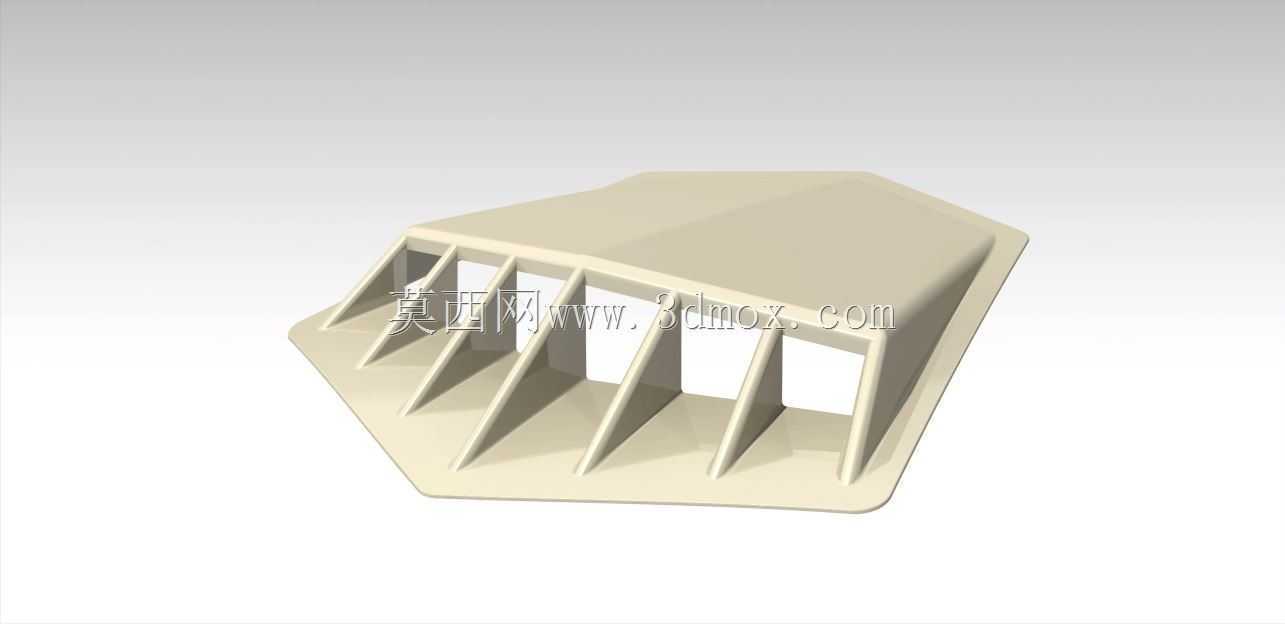

　　从结构形态看，零件整体呈多边形浅罩形态，外缘带有一圈贴合引擎盖曲面的安装法兰边，法兰边宽度均匀，可沿周圈布置卡扣孔、螺栓过孔或粘接定位面，保证与钣金外板之间的密封贴合。罩体顶部为平缓隆起的弧面，既顺应引擎盖折线造型，又为内部气流通道留出高度空间；迎风格栅由多根平行斜置加强肋构成，肋条从法兰底边向罩顶延伸，方向与车辆行驶时的主气流走向一致，可降低进气阻力并引导气流向下进入舱内。肋条之间形成矩形通风窗口，窗口宽度经过权衡：过宽会削弱阻挡能力并降低罩体刚度，过窄则会减少有效通风面积、增加压损。

　　设计时首先依据引擎盖开孔边界确定法兰轮廓，安装边需要随车身曲面做贴合处理，转角处设置圆角以避免应力集中；罩体壁厚按常见热塑性注塑件取均匀值，格栅肋条厚度略小于主壁厚，并在根部做圆角过渡，防止注塑时出现缩痕和填充不足。斜肋不仅是通风格栅，也同时充当加强筋，将罩顶风载、踩踏维护载荷传递到四周法兰，减少大面积薄板的翘曲变形。罩体内侧可根据布置需要增加导流挡板，使进入的空气偏向空滤进气口，避免气流在舱内乱窜。

　　安装边界方面，法兰下表面与引擎盖外板匹配，需控制周边间隙和面差；若采用螺栓固定，孔位应避开引擎盖内板加强梁，并在罩体与钣金之间增加密封垫或发泡胶条，防止洗车水和雨水沿缝隙渗入。高速行驶工况下，零件承受正向风压、振动以及温度交变，材料通常选择耐候、耐冲击的塑料，表面可做喷漆或皮纹处理，与车身外饰保持一致。建模过程中需重点检查格栅肋条与罩壳的拔模方向，保证零件可沿开模方向顺利脱模；法兰边、窗口边缘和顶部曲面之间的过渡圆角要连续，避免出现薄钢尖角。

　　在整车装配关系里，该进气罩还要与引擎盖内板、隔热垫、进气软管及空滤入口进行位置校核，保证导流路径不被线束和储液罐遮挡；维修人员开启引擎盖时，罩体不能与铰链、撑杆发生运动干涉。通过三维结构建模，可以直观验证通风面积、肋条角度、安装孔位和外形曲面的协调性，为后续模具分型、样件试制及装车匹配提供直接依据。
