十六英寸汽车改装铝合金轮毂结构设计

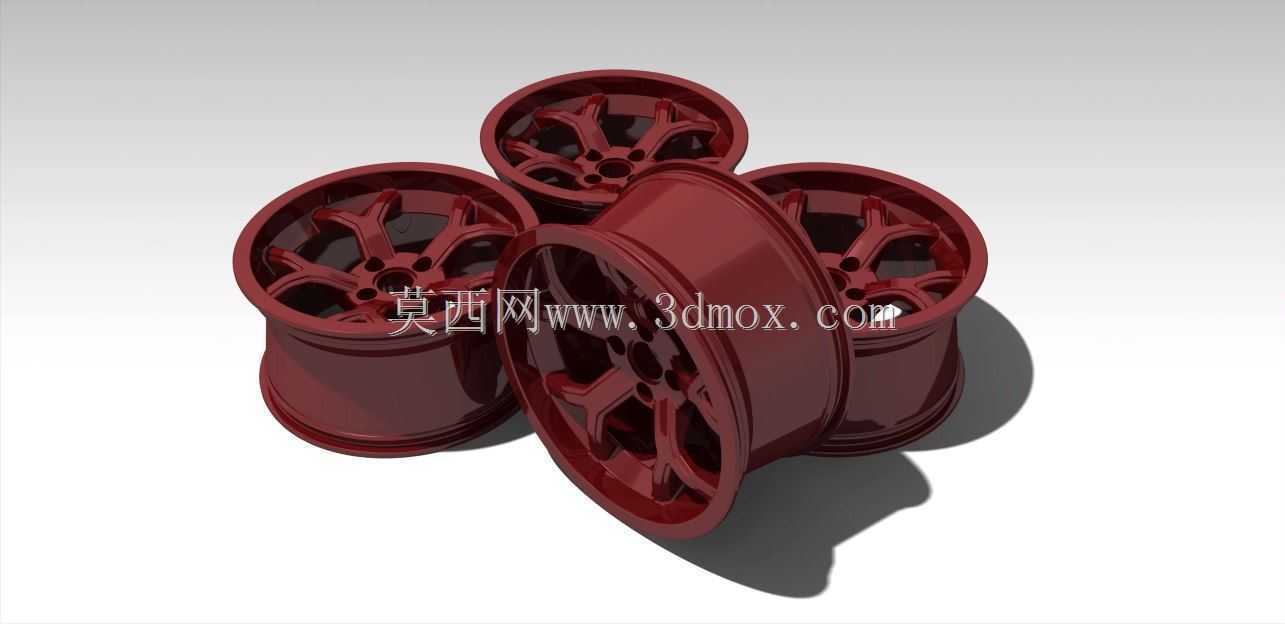

　　这套十六英寸轮辋结构面向小型乘用车、入门改装车型以及轻量化展示样车的行走系统开发场景，在整车总布置阶段属于直接关联行驶安全、转向边界与外观风格的关键部件。轮辋本体采用一体式铸造铝合金的典型构型思路，轮辐部分做了多辐条分叉式镂空处理，既保留了足够的径向承载截面，又能在车辆制动过程中为刹车卡钳、制动盘留出通畅的散热气流通道，避免长时间连续制动后热量积聚在轮腔内部无法散出。

　　从安装匹配维度看，该轮圈设定为四孔安装布局，孔位节圆直径按照4x100的主流小型车标准排布，中心孔与轮毂轴头的配合段预留了合理的过渡公差，偏置量取零值设计，意味着轮辐安装基准面与轮辋宽度方向的中心平面重合。这种参数设定在改装场景下可以让轮胎接地面中心尽可能贴近原车轴承的受力轴线，减少转向节额外承受的弯矩，同时轮辋外侧不会过度凸出翼子板，内侧也不会在满载压缩行程下与减震筒、下摆臂发生运动干涉。

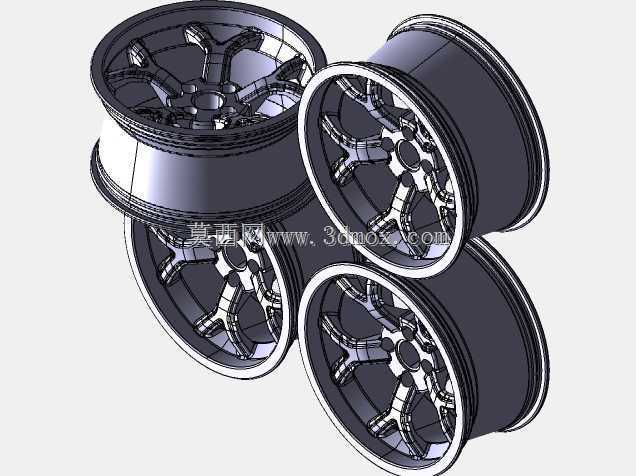

　　建模过程中首先完成轮辋筒体的回转特征搭建，依次定义胎圈座的凸缘轮廓、深槽的让位结构以及轮缘的翻边厚度，这些部位直接和轮胎胎圈配合，尺寸偏差过大会导致充气后轮胎密封不严或者高速行驶出现动平衡抖动。之后在轮盘区域绘制辐条的空间曲面，每根辐条从中心安装座向外平滑延展到轮辋内壁，过渡位置全部做圆角消应力处理，避免车辆经过坑洼路面冲击时在辐条根部产生应力集中开裂。中心区域的螺栓孔周边做了局部加厚凸台，分散螺栓预紧力带来的局部压应力，气门嘴安装孔也在轮辋槽底对应位置预留，满足轮胎充气与胎压监测模块的装配需求。

　　在整车验证环节，需要将该轮圈数据导入整车悬架运动学模型，模拟方向盘打满极限角度、悬架全行程跳动的工况，逐一核对轮辋内表面与卡钳、减震弹簧、翼子板内衬的安全间隙，同时搭配对应规格的轮胎完成动平衡、径向疲劳与冲击仿真，确认结构在额定载荷下的形变处于设计允许范围。这类轮辋既可以作为售后改装件的开发原型，也能用于汽车专业教学中讲解行走系统匹配逻辑，帮助结构设计师理解安装孔位、偏距、轮辋宽度这些参数如何共同影响整车的操控表现与装配可行性。
