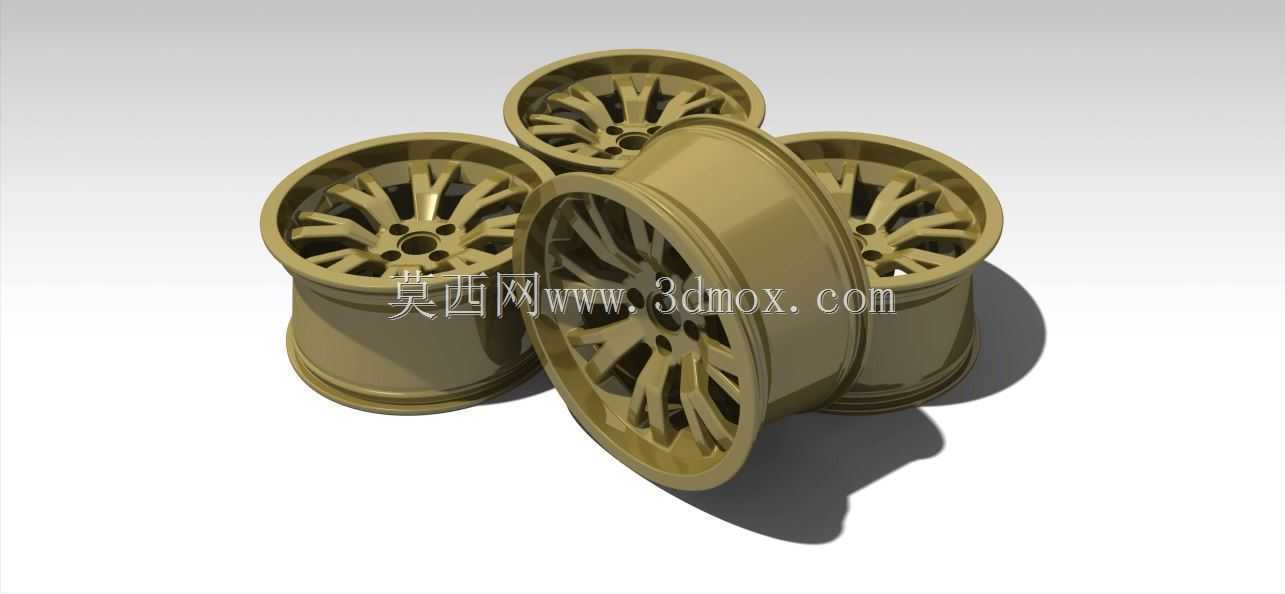

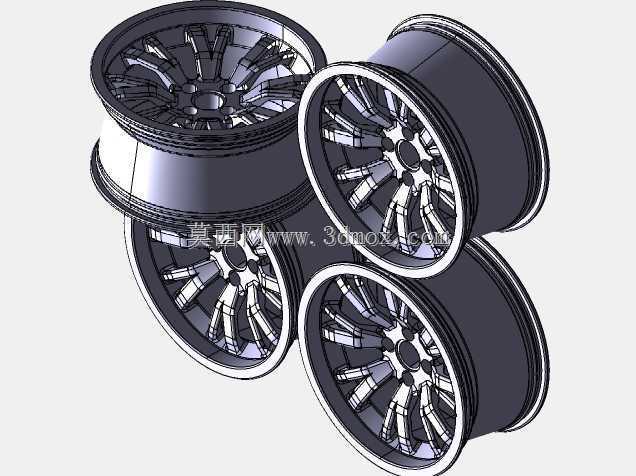

16英寸PCD4x100偏置0汽车轮圈结构设计

项目分类:汽车类 发布时间:2024-10-08 ID:782059
  • 16英寸PCD4x100偏置0汽车轮圈结构设计
  • 16英寸PCD4x100偏置0汽车轮圈结构设计

  日常做乘用车行走系统配套设计时,轮圈作为连接轮胎与车桥轴头的核心承载部件,其安装匹配度、结构强度直接决定整车行驶的安全性与操控表现,这次的16英寸轮圈设计,针对小型乘用车型的改装与配套需求做了全参数适配。先从安装边界说起,这款轮圈的节圆直径设定为4x100,也就是四个安装螺栓孔的中心分布在直径100mm的圆周上,偏置值为0,意味着轮圈的安装贴合面与轮圈自身的宽度中心面完全重合,这种参数设定适配多数A0级、A级家用轿车的轴头伸出长度,安装后轮圈不会向车身内侧偏移蹭到翼子板内衬,也不会向外突出超出轮眉边界,匹配对应扁平比的16英寸轮胎后,轮拱间隙可控制在合理范围,转向打满时不会与悬架摆臂、减震器筒体发生运动干涉。

  设计过程中首先考虑的是轮辋部分的轮廓尺寸,严格遵循乘用车轮辋的国标轮廓要求,胎圈座的角度、凸缘的高度都做了标准化处理,保证轮胎安装后胎圈与轮辋的贴合密封性,避免高速行驶时出现轮胎漏气、脱圈的风险。轮辐部分采用多辐条分叉式结构,这种结构不是单纯为了外观造型,每根辐条的截面都做了变厚度设计,靠近轮心安装盘的位置厚度更大,向轮辋边缘延伸时逐步收薄,既可以保证轮心区域承受扭矩传递时的结构强度,避免急加速、急制动时辐条根部出现应力集中断裂,也能适当降低轮圈整体的转动惯量,提升车辆起步、制动的响应速度。

  轮心的中心孔尺寸做了通用化适配设计,可匹配对应车型的轴头定位凸缘,安装时中心孔与轴头完全贴合,承担车辆的垂直载荷,四个螺栓孔只负责传递扭矩,避免螺栓承受额外的剪切力,延长紧固件的使用寿命。轮圈的气门嘴安装位预留了标准尺寸的开孔,位置选在两根辐条之间的凹陷区域,既不会影响辐条的整体结构强度,也方便后续充气、胎压监测传感器的安装与维护。

  从实际应用场景来看,这款轮圈既可以作为原厂配套轮圈的替换备件,也适用于民用改装场景,0偏置的设定能让车辆的轮距保持在原厂设计范围内,不会改变原厂的转向几何特性,不需要额外调整四轮定位参数就能直接安装使用。结构设计阶段做了模拟受力分析,在承受整车满载垂直载荷、过减速带的冲击载荷、过弯时的侧向载荷时,轮辐、轮辋的应力分布都在铝合金材料的许用应力范围内,轮辋边缘的抗冲击能力可以满足日常城市道路、非铺装路面的行驶需求,不会因为轻微的磕碰就出现变形、开裂。

  另外在轮圈的减重设计上,没有为了追求极致轻量化过度削减结构厚度,而是在辐条背面做了合理的挖槽处理,在保证强度冗余的前提下降低整体重量,减少簧下质量,提升悬架的贴地性能。轮圈与制动系统的匹配空间也做了预留,轮辐内侧的空腔可以容纳多数原厂尺寸的制动盘、制动卡钳,安装后不会出现卡钳蹭辐条的问题,不需要额外加装垫片调整轮圈位置。整体设计兼顾了结构可靠性、安装适配性与实际使用需求,没有为了外观牺牲功能性,符合民用车辆轮圈的实际使用要求。
