带键槽渐开线斜齿圆柱传动齿轮

　　这款斜齿圆柱齿轮是动力传递系统里十分常见的啮合零件，和直齿圆柱齿轮相比，轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入、逐步退出接触，不会出现整齿突然撞击的情况，因此在中高速、载荷有波动的传动场景里运行平稳性更好，冲击、振动和噪声都明显更低，多对轮齿同时参与啮合的特性也让单齿承受的载荷被分摊，整体承载能力、抗冲击能力都优于同参数直齿轮，广泛适配减速器、变速箱、机床主轴传动、输送设备驱动端、工程机械动力总成等需要平稳传递扭矩的场合。

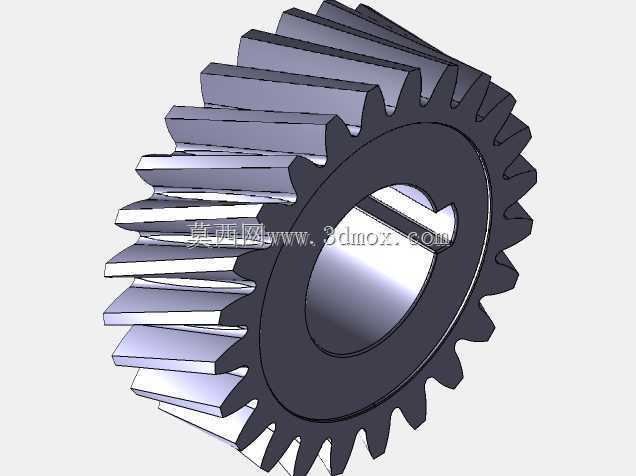

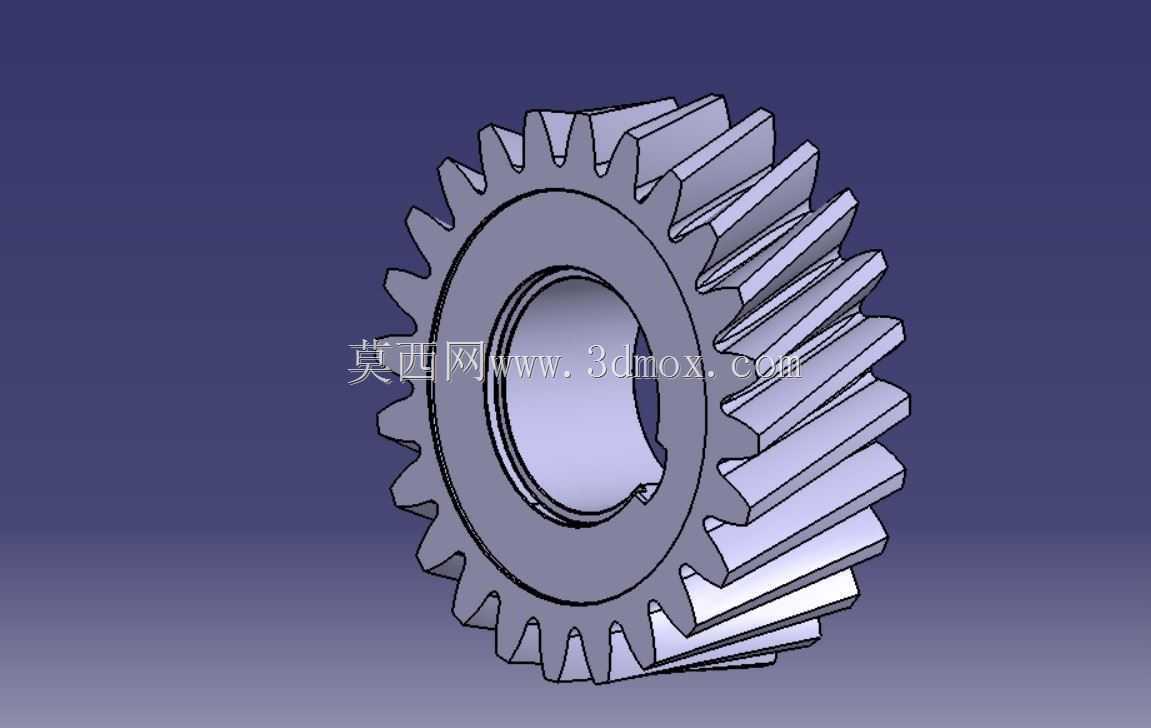

　　从结构细节来看，齿轮中心开设贯通安装孔，孔壁加工标准平键键槽，装配时可以和配套传动轴通过平键实现周向固定，彻底避免齿轮和轴之间出现相对转动，保证扭矩可靠传递；齿轮端面和轴肩贴合即可完成轴向定位，安装时只需控制轴段长度和轴肩公差，就能保证齿轮在传动系里的轴向位置准确，不会出现窜动偏移。轮齿采用标准渐开线齿形，建模过程中先完成端面齿廓的参数化绘制，再按照设定螺旋角沿轴向扫掠生成完整斜齿实体，齿顶圆、齿根圆、分度圆的尺寸关系完全符合齿轮传动设计规范，齿根位置保留合理过渡圆角，避免热处理和重载运行时在齿根处出现应力集中，降低断齿失效风险。齿轮轮坯采用盘式结构，轮毂部分厚度大于轮缘，既保证和轴配合的接触长度足够，提升支撑刚性，也控制了整体零件重量，减少不必要的材料消耗。

　　实际选型应用时，需要先匹配配对齿轮的法向模数、齿数、螺旋角、压力角参数，螺旋角方向要和配对齿轮对应，保证啮合时齿面可以完全贴合；中心距公差需要严格控制，中心距过大会导致齿侧间隙过大，运行时出现冲击异响，中心距过小则会出现卡滞、齿面磨损加剧的问题。安装边界方面，齿轮的齿顶圆直径决定了传动箱体内需要预留的径向避让空间，齿轮总宽度决定了轴上的安装占位，箱体内部壁面和齿轮端面、齿顶之间都要留出足够安全间隙，避免运行过程中出现刮蹭；键槽的宽度、深度尺寸需要和所选平键、轴上键槽尺寸匹配，装配前要清理配合面毛刺，保证齿轮可以顺畅推到轴肩定位位置，轴向固定可以选用轴用挡圈或者锁紧螺母，防止齿轮受轴向分力出现移位。

　　这类斜齿轮在闭式传动箱里长期运行时，齿面的接触精度会直接影响传动效率和使用寿命，三维建模阶段准确还原螺旋齿面、键槽、轮毂过渡的所有细节，后续做干涉检查、装配模拟、工程图导出时都能直接复用，不用再反复修正齿形参数，也能提前核验齿轮和箱体内壁、相邻轴承、其他传动件之间的间隙是否合理，减少样机试制阶段的装配问题。
