行星齿轮减速传动总成结构

　　该行星齿轮传动总成采用同轴式布局，核心由太阳轮、多组行星齿轮、内齿圈、行星架、输入输出轴段及分段式壳体构成，整体结构紧凑，动力传递路径沿主轴轴线完成，适用于安装空间受限、同时需要较大减速比与较高承载能力的传动场景。在工业现场中，这类结构常见于伺服驱动末端、小型输送设备、回转执行机构、精密工装夹具以及需要低转速大扭矩输出的自动化单元。与普通平行轴齿轮传动相比，行星结构能够把载荷分配到多个啮合齿面上，单齿受力更小，运转时径向力可相互抵消，因而壳体和支承部位承受的附加载荷较低。

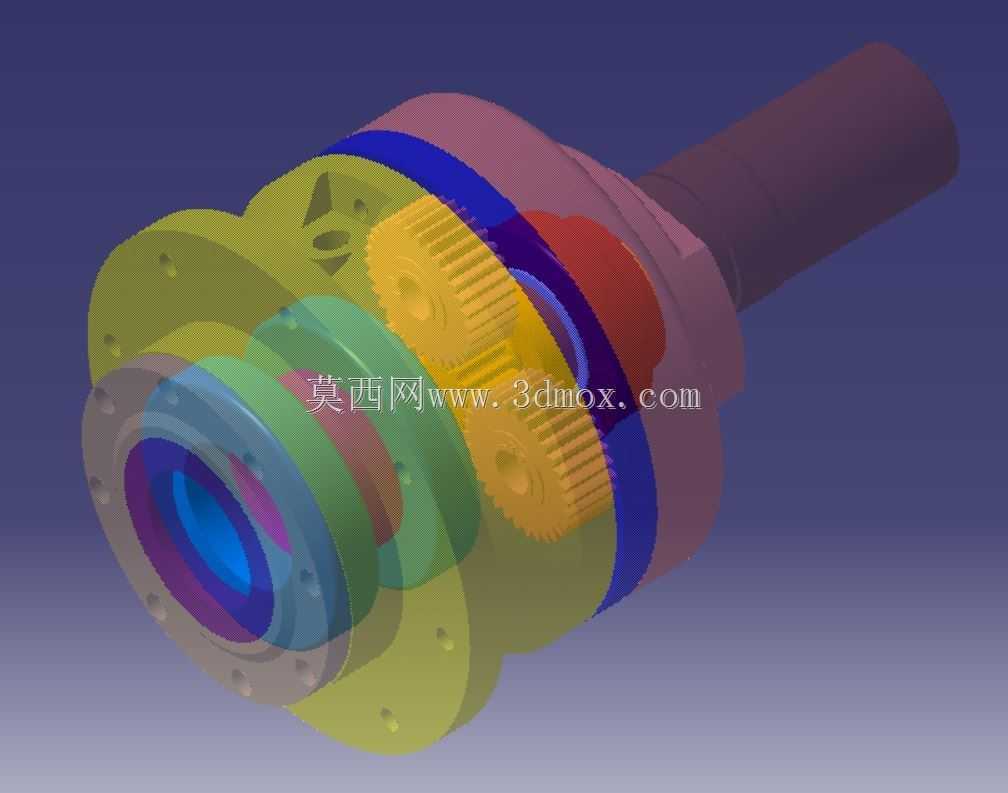

　　从实际用途看，该总成的主要作用是将输入端较高转速降低至工作端所需转速，同时放大输出扭矩，并保证输入与输出之间保持较高的同轴度。模型中可以看到多级齿形零件沿轴向叠放，齿轮之间通过内齿圈和行星架形成约束，动力由中心太阳轮输入后，经行星轮分流，再由行星架或内齿圈按传动方案输出。不同颜色的透明壳体表达了装配层次，便于观察内部齿轮啮合关系、轴系穿装方式以及端盖定位位置。

　　结构设计上，行星轮围绕太阳轮均匀布置，这种均布方式有利于载荷平衡。齿圈作为内置啮合件，与外壳或固定端配合时承担反力；行星架则需要同时保证行星轮轴孔的位置度和端面支承刚度。若行星架孔位偏差过大，会造成各行星轮载荷分配不均，局部齿面接触应力升高，运行中出现噪声、发热和早期磨损。因此在三维建模时，轴孔中心圆直径、相邻孔夹角、行星轮齿数与太阳轮、内齿圈齿数之间的配齿关系必须同步校核，不能只按外观堆叠零件。

　　外形与安装边界方面，该总成主体呈短圆柱齿轮箱形态，一端延伸出较长输出轴，另一端保留输入连接区域。壳体外圆、法兰端面和轴伸长度构成主要安装约束。选型或改型时，需要先确认设备机架上的同轴安装空间，再核对轴伸直径、键连接位置、端盖螺栓分布圆以及壳体最大外径。由于行星减速器通常直接串联在驱动源与工作机构之间，轴系对中误差会直接影响轴承寿命和齿轮啮合精度，安装面应具备足够平面度，连接螺栓需按圆周顺序均匀紧固。

　　模型中的壳体采用分段包覆形式，能够反映真实产品中内腔加工、轴承座孔、挡圈槽和密封位置的设计逻辑。靠近轴伸的部位通常布置轴承与密封件，既承受径向支承，也阻止润滑脂外泄；中部腔体容纳齿轮啮合副，并预留润滑空间；后端盖则用于轴向定位和检修拆装。对于长期连续运行的设备，腔体内润滑方式、齿轮侧隙、轴承游隙和热膨胀间隙都需要在结构阶段考虑。若整机用于频繁启停或正反转工况，行星轮销轴与衬套部位的耐磨设计、齿侧间隙控制以及轴肩定位可靠性会更加关键。

　　从建模表达角度看，该总成完整呈现了齿轮传动装置从外部壳体到内部啮合件的层级关系，适合用于传动方案评审、装配干涉检查、教学演示以及设备布局确认。工程人员在借用此类结构时，应重点关注齿数配比、中心距、行星轮均载、轴系刚度、壳体止口配合和输出端连接尺寸，而不是仅复制外形。通过透明化壳体和分色零件，可以直观判断拆装顺序：先拆除端部约束，再取出轴系与行星架，随后分离行星轮和齿圈，这种结构逻辑也为后续维护、轴承更换和齿面检查提供了清晰依据。
