大传动比斜齿锥齿轮传动件结构

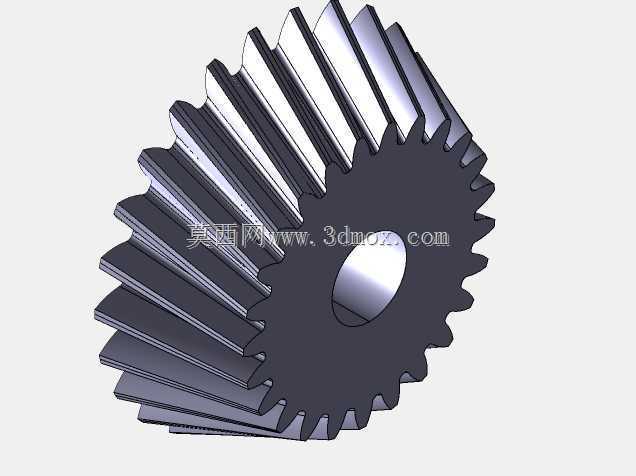

　　这款斜齿锥齿轮的结构设计，核心面向需要在相交轴之间完成大减速比动力传递的紧凑传动场景，在小型交流稳压设备的调压驱动机构、轻工自动化生产线的转角减速工位、小型输送设备的动力换向单元中都能见到这类零件的应用。它和常规直齿锥齿轮最大的差异，在于轮齿采用了沿锥面母线倾斜的斜向齿形布局，啮合过程中不会出现整齿突然进入、脱离啮合的冲击，每一个轮齿都是从齿端开始逐步接触，再平顺完成全齿面啮合后缓慢退出，整套传动运行的噪音、振动幅度都比同参数直齿锥齿轮低一个等级，尤其适合中低转速、需要持续输出稳定扭矩的传动工况。

　　从实际功能逻辑来看，这类齿轮承担的核心作用是通过一级锥齿啮合完成较大的减速比，把输入端的高转速低扭矩动力，转换为输出端的低转速高扭矩动力，匹配后端执行机构需要的大扭力输出需求。设计阶段首先要敲定的是安装边界：齿轮中心的通孔为轴装定位孔，孔径和配套传动轴的配合公差通常选H7/k6过渡配合，保证周向传动无打滑、轴向装配无窜动；齿轮背面的轮毂端面预留了轴肩定位面，装配时可以直接贴紧传动轴的定位台阶，不需要额外加装调整垫片来控制啮合间隙，轮体的最大外圆直径、整体轴向厚度都要在建模初期就和传动箱的内部腔体尺寸做干涉校验，要保证轮齿最外端和箱体内壁之间预留至少3到5毫米的安全间隙，避免运行过程中齿轮受热膨胀或者装配偏移出现剐蹭。

　　齿形的设计思路完全围绕承载能力和啮合平顺性展开：轮坯采用节锥收敛的锥台结构，所有轮齿的齿厚从大端到小端均匀收窄，保证啮合时齿面的接触线沿着斜向逐步推移，重合度比同尺寸直齿锥齿轮高出30%左右，相当于同时参与啮合的轮齿对数更多，每一个齿分担的载荷更小，整机的抗冲击能力、长期运行的耐磨寿命都有明显提升。建模过程中需要重点把控几个关键尺寸的校验：首先是分锥角的精度，两个配对啮合的锥齿轮分锥角之和必须等于两轴的交角，常规正交传动场景下交角为90度，分锥角的偏差会直接导致齿面接触区偏移，出现齿顶边缘接触、局部应力过载断齿的问题；其次是轮齿的螺旋角取值，这类中小尺寸传动锥齿轮的螺旋角通常选35度左右，角度过小无法发挥斜齿平顺降噪的优势，角度过大会导致啮合时轴向分力过大，额外增加轴承的轴向负载，提升整套机构的零件成本。

　　实际选型装配时，还要匹配对应的支承结构：因为斜齿啮合过程中会同时产生径向力和轴向力，支承轴承不能只用普通深沟球轴承，通常在齿轮轴的两个支承位选配角接触球轴承或者圆锥滚子轴承，用来抵消啮合产生的轴向分力，避免齿轮运行过程中出现轴向窜动打乱啮合间隙。齿面的结构设计也预留了后期加工的余量基准，齿轮大端的端面、内孔都可以作为机加工的装夹基准，在滚齿、刨齿加工完成后，还可以根据传动载荷需求选择齿面淬火处理，提升齿面硬度，适配长时间连续运行的工况。这类齿轮的结构没有多余的复杂特征，所有轮廓都服务于动力传递的核心需求，在有限的安装空间内实现了相交轴换向、大减速比增扭、低噪平稳运行的多重功能，是小型转角减速机构里性价比极高的传动零件方案。
