二冲程风冷发动机气缸散热结构

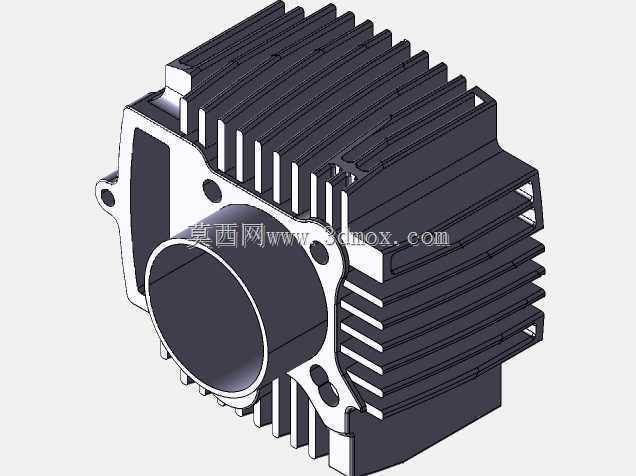

　　这套气缸结构面向小排量二冲程动力单元开发，常见于轻便摩托、园林割灌机、小型发电机组以及便携动力设备当中。二冲程机型曲轴每转一圈即可完成一次做功，整机结构紧凑、功率密度高，对缸体的散热与密封提出了更直接的要求。模型把缸筒、散热鳍片、安装法兰、气道窗口和周边连接孔位整合在同一零件上，能够直观反映风冷气缸在整机布置中的真实形态。

　　从功能上看，气缸内壁构成活塞往复运动的导向面，外侧密集鳍片负责把燃烧热量传递给迎面气流。鳍片并非简单等厚阵列，而是沿缸体周向和轴向形成不同高度与间距：靠近燃烧室顶部的区域热负荷更高，鳍片布置更密、延展面积更大；靠近曲轴箱一侧温度相对低，鳍片高度逐步收束，既控制重量，也避免材料浪费。相邻鳍片之间保留连续通风通道，车辆行驶或风机带动的气流可以沿片间缝隙纵向穿过，减少热风滞留。

　　结构设计时首先要保证缸筒圆度和内壁有效行程。活塞环在高温高速下沿内壁滑动，缸筒壁厚需要兼顾珩磨加工余量、热膨胀和承压刚度。模型中圆筒区域与外部鳍片之间通过实体根部过渡，避免薄鳍片直接受力；法兰面附近设置加厚筋区，把缸盖螺栓预紧力分散到缸筒周围，防止局部夹紧造成缸孔变形。对于二冲程发动机，缸壁上还需要布置扫气口与排气口窗口，窗口边缘与活塞环运动轨迹相互配合，因此开口位置、圆角和壁厚过渡都会影响环组寿命。

　　安装边界主要集中在上下两个结合面。上端法兰用于对接气缸盖，螺栓孔围绕燃烧室均布，孔位间距决定缸盖压合范围；下端开口与曲轴箱定位面连接，需要保证缸筒轴线与曲轴中心、活塞运动方向一致。侧面预留的安装耳和通孔可用于固定护罩、排气管附近支架或附属件。三维建模时，这些孔位不能只按外观处理，必须结合螺栓规格、扳手空间和密封带宽度校核：孔边到缸筒外壁的距离过小会削弱承压区，过厚又会增加热容量并加重整机。

　　外形尺寸方面，这类气缸的外包络受散热鳍片限制最明显。鳍片向外展开后形成近似矩形的最大轮廓，设备总装时要在缸体周围留出冷风通道，不能让车架、护板或油箱贴死片顶。缸体轴向高度则由活塞行程、扫气窗口高度和上下密封面共同决定，下端伸入曲轴箱的部分需要与箱体内腔避让，上端则要给缸垫和燃烧室余隙留出稳定位置。若用于链条锯或背负式动力设备，缸体侧面还会与导风罩配合，此时鳍片端部的齐平程度直接影响导流罩装配。

　　建模思路上，可以先建立缸筒轴线和主安装面，再以扫排气窗口、螺栓孔和法兰轮廓确定核心骨架；散热鳍片适合通过参数化阵列生成，再依据周向空间裁切出不同长度。气道窗口区域应采用实体切除而非表面贴图，保证活塞、活塞环和缸壁在运动校核中能够真实干涉检查。鳍片根部圆角虽然细小，却对铸造充型和热应力集中影响很大，批量生产时通常采用压铸铝合金，毛坯成型后再对缸孔进行精加工或镶嵌耐磨衬层。

　　在整机验证阶段，该零件需要同时接受热态配合、螺栓预紧、活塞偏磨和通风效率等多方面约束。冷态下缸孔与活塞保留合理间隙，热态后铝合金膨胀较快，间隙会明显缩小；散热片过薄容易在碎石冲击或拆装时变形，过厚则降低片间气流速度。法兰面平面度、缸孔轴线垂直度和窗口倒角一致性，都是装配后控制漏气、拉缸和功率衰减的关键。把这些边界纳入三维结构后，模型不仅能用于外观展示，也可支撑二冲程动力设备的布置校核、铸造工艺分析和后续改型设计。
