船用甲板分离式铰链结构设计

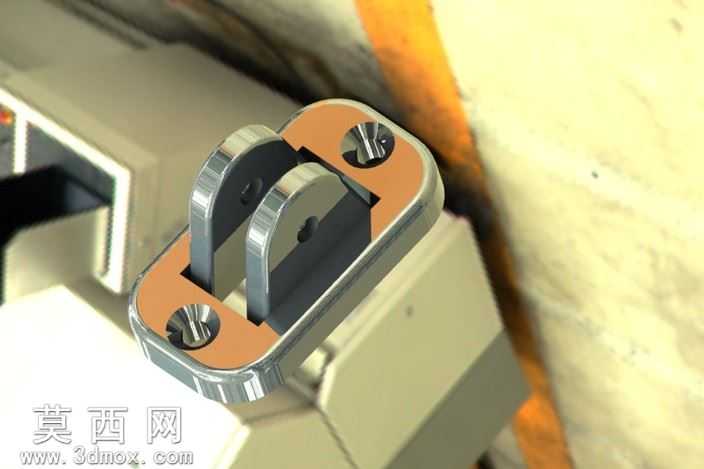

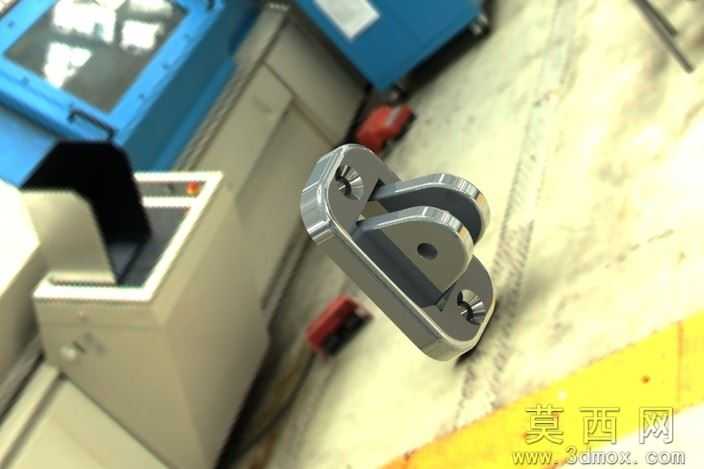

本作品为船用甲板专用的分离式铰链三维模型，建模过程中首先基于船舶甲板部件的实际安装工况确定整体尺寸基准，采用自底向上的建模思路完成各零件的参数化绘制。首先构建铰链的底座基体，底座采用带圆角的长圆形轮廓设计，边缘做倒角处理避免应力集中，底座上预留两个沉头安装孔位，用于通过紧固件将铰链固定在甲板安装面上，底座表面设置密封胶圈安装槽，可适配船舶高湿高盐的使用环境，提升连接部位的防水密封性能。随后构建铰链的双耳铰接结构，两个铰接耳片采用对称布局，耳片上加工同轴的销孔，用于装配铰接销实现转动功能，耳片与底座采用一体化结构设计保证连接强度，同时对耳片的受力部位做加厚处理，模拟实际五金件的锻压成型结构特征。模型还包含可分离式的对接插片结构，插片可插入双耳铰接结构的间隙中，通过铰接销实现与底座的转动连接，当需要分离部件时，移除铰接销即可将对接部分与底座完全脱离，满足甲板部件快速拆装分离的使用需求。渲染阶段采用金属材质模拟不锈钢铰链的质感，对底座的密封胶圈部位赋予橙色橡胶材质，区分不同部件的材质属性，场景中添加柔和的环境光与定向补光，突出金属表面的高光反射与零件的轮廓细节，清晰展示铰链的装配关系与结构特征。设计过程中充分考虑船用部件的使用强度与拆装便利性，各零件的配合间隙按照实际五金件的装配公差设置，既保证铰接转动的顺畅性，又避免间隙过大导致的连接松动，整体结构紧凑，安装便捷，可直接用于船舶甲板相关部件的连接结构设计参考，也可作为通用五金铰链的结构变体用于各类需要快速分离的铰接场景。
