法兰安装式球窝快接接头结构设计

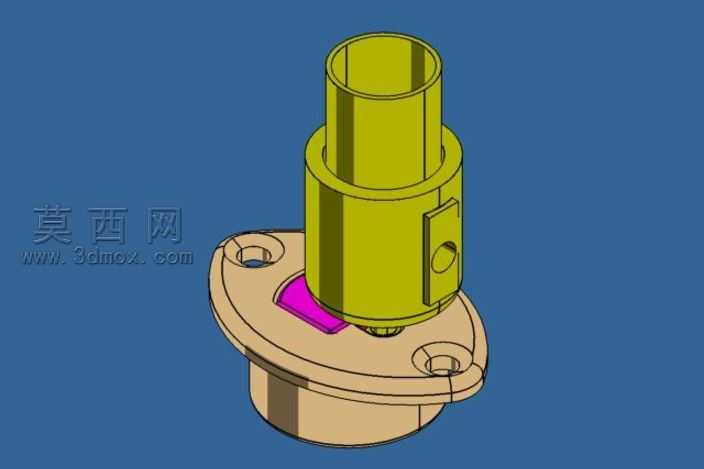

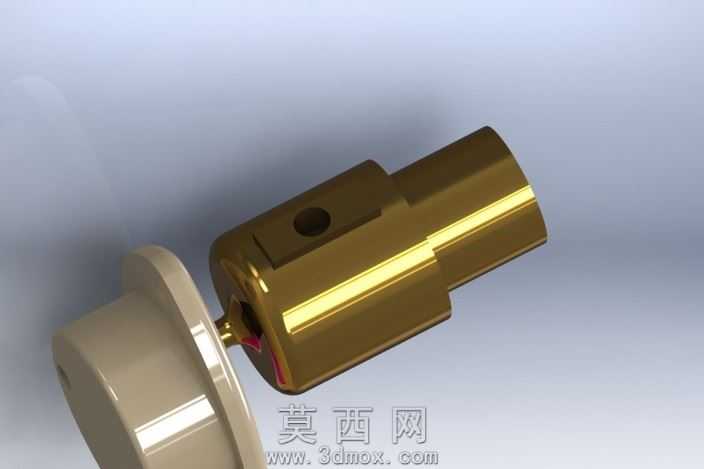

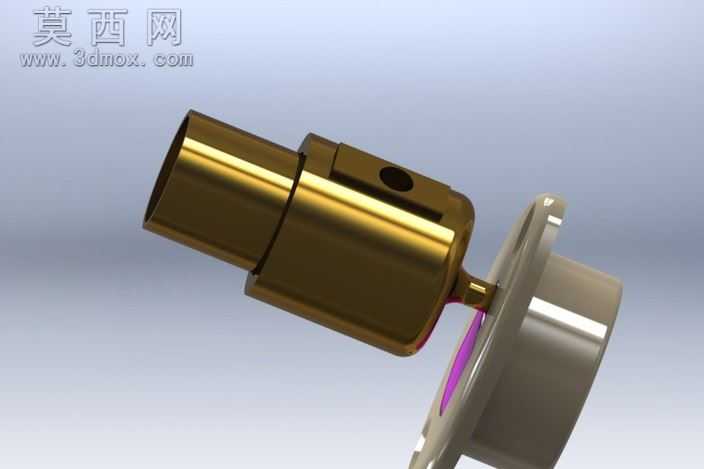

本模型采用三维参数化建模方式完成，建模过程中优先遵循机械加工工艺逻辑，对各部件的装配公差、配合间隙做了合理预留，可直接用于装配干涉校验与结构优化参考。模型整体分为法兰底座、主体套筒、锁紧卡扣、密封嵌件四个核心部分，法兰底座采用带安装孔的圆盘式结构，底座上设置两个对称的通孔用于穿装螺栓完成设备面板固定，底座与主体套筒衔接处做了圆角过渡处理，避免应力集中，同时在底座与套筒的衔接位置预留了密封件安装槽，槽内的紫色密封嵌件采用弹性材质建模，可实现接头安装后的端面密封，防止管路输送介质出现渗漏问题。主体套筒为阶梯式空心圆柱结构，内部为贯通式流道，流道内壁做了光滑曲面处理，减少介质输送过程中的阻力损耗，套筒外壁设置了凸起的定位卡扣与按压式解锁结构，卡扣结构做了斜面导向设计，对接时可自动滑入适配件的卡槽完成锁紧，按压解锁按键即可快速完成接头分离，无需额外工具辅助，大幅提升管路拆装效率。建模过程中对各零件的材质做了区分设置，法兰底座采用硬质碳钢材质，表面做氧化发黑质感处理，主体套筒采用黄铜合金材质，呈现金属哑光金色质感，密封嵌件采用丁腈橡胶材质，呈现亮面紫红色质感，解锁按键采用不锈钢金属质感，不同材质的色彩区分可直观展示各部件的功能分区，渲染阶段采用均匀的环境布光，清晰呈现零件的棱边、倒角与曲面过渡细节，无过曝或暗部死黑问题。设计思路上围绕快装快拆的使用需求，优化了卡扣的锁紧行程与按压力度，既保证连接后的结构稳定性，可承受一定的管路拉拽力与内部介质压力，又避免解锁时按压力度过大造成操作不便，同时法兰底座的安装孔位采用通用标准尺寸设计，可适配多数常规设备面板的安装开孔，具备较强的通用适配性，可用于气动管路、低压流体输送管路的快速连接场景，模型的所有特征均为可编辑参数，可根据实际使用的管路通径、安装尺寸调整对应参数，快速生成适配不同场景的接头变体。
