正交铰接式十字万向连接接头结构

　　该铰接连接构件主要用于两根呈空间交错布置的传力杆件之间，在存在轴线偏角的工况下完成扭矩与拉力的同步传递，常见于小型操纵连杆机构、工装夹具随动臂、轻工设备摆杆组件以及教学演示用仿生关节结构中。这类接头的核心作用是补偿装配过程中两根杆件无法保证严格同轴的偏差，避免杆件在往复摆动过程中出现别劲、卡滞，同时把输入端的推拉动作可靠传递到执行端。

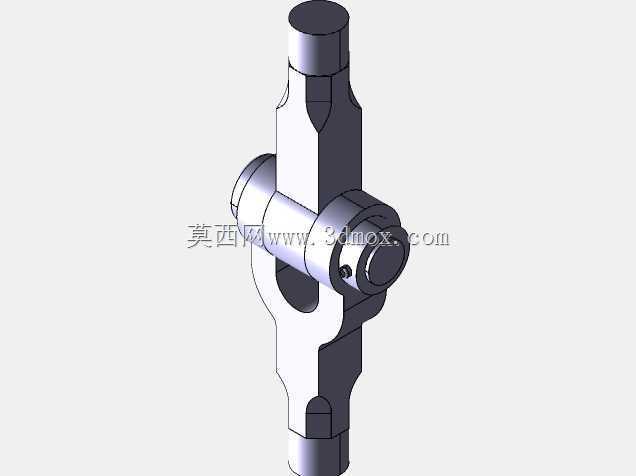

　　从结构布局来看，构件采用正交双轴铰接的十字布局：沿竖直方向延伸的主叉体上下两端设置同轴的圆柱插接段，用来和外部杆件的孔位形成插接配合；沿水平方向贯穿叉体中部的是横向销轴安装座，座体内部加工出贯通销轴孔，横向销轴装入后可绕水平轴线自由转动，而竖直方向的插接段自身又可绕自身轴线相对配合杆件回转，两个回转轴线在空间中呈90度正交，由此形成两个自由度的铰接活动范围，允许被连接的两部分杆件在一定锥角范围内任意偏摆。

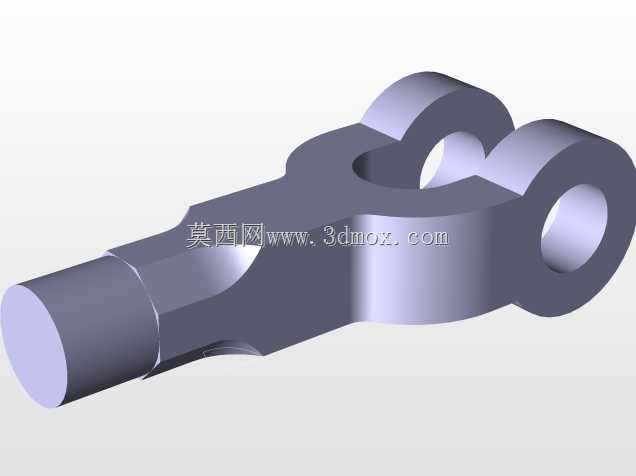

　　设计过程中首先要保证的是两处铰接轴线的空间垂直度，若两轴线正交误差过大，关节摆动时会出现运动干涉，单侧摩擦面局部压强骤升，长期往复动作后会出现磨损松旷。主叉体中部开设的U型开槽为横向铰接副提供了摆动避让空间，槽口两侧的壁厚经过权衡：壁厚过薄会导致叉体在承受侧向弯矩时开口向外胀开，销轴孔配合精度丧失；壁厚过大则会压缩关节的最大允许摆角，相邻杆件摆动到极限位置时会和叉体外缘发生碰撞。

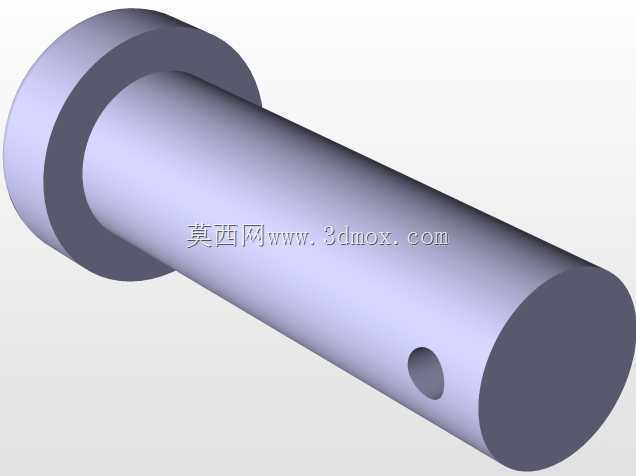

　　外形与安装边界方面，竖直主杆上下圆柱段的外径保持一致，适配对应规格的连杆内孔，装配时可通过销钉横穿杆端径向孔完成周向锁止，防止插接段在孔内自转脱出；横向铰接座的外圆端面做了沉孔处理，销轴装入后两端可加装挡圈或者端盖，限制销轴轴向窜动。整个接头的最大外轮廓由横向铰接座的外径决定，在整机布局校核时，需要以十字交叉点为球心，按照关节最大摆角扫略出球形运动包络空间，包络范围内不能布置其他管路、钣金支架等固定零部件，避免机构全程动作中出现磕碰。

　　受力路径上，推拉载荷从竖直杆端传入后，经由叉体两侧的支撑臂传递到横向销轴，再通过销轴把载荷传递到对接的另一组构件上，叉体和横向座衔接的过渡位置全部做了圆角强化，消除铣削加工留下的应力集中棱线，避免交变载荷下在转角位置萌生疲劳裂纹。铰接配合面的粗糙度需要控制在合理区间，面过于粗糙会增大转动阻尼，动作迟滞；配合间隙过大则会导致关节回程空程量增大，操纵手感虚位明显。这类接头不需要额外加装润滑管路，在低速轻载的操纵连杆场景下，装配时在销轴表面涂抹润滑脂即可满足长期使用需求，结构紧凑，没有多余外露零件，在狭小安装空间里也能完成布置。
