交流稳压设备传动端变速箱盖壳体结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:779356
  • 交流稳压设备传动端变速箱盖壳体结构
  • 交流稳压设备传动端变速箱盖壳体结构

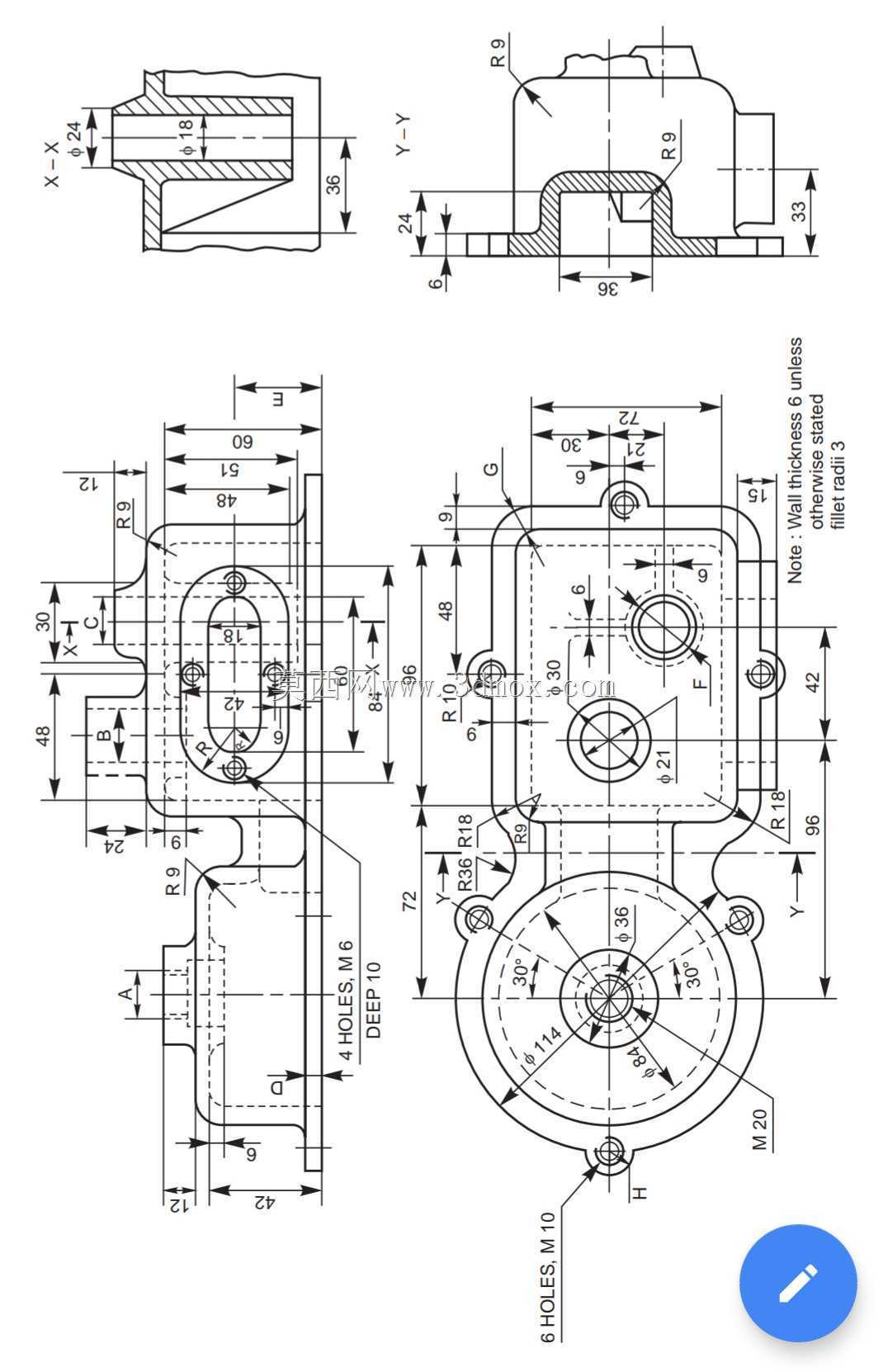

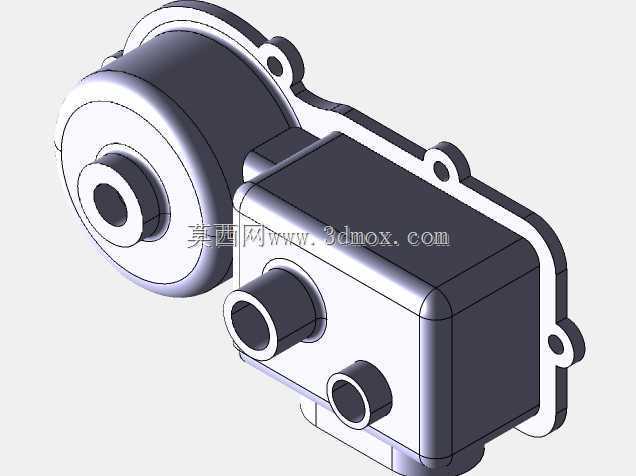

  该壳体零件用于交流稳压设备传动单元的外侧封盖位置,承担传动腔封闭、轴系支承定位、外部安装固定以及检修维护时的拆装界面功能。零件整体由圆形齿轮腔盖段与矩形箱体盖段组合而成,两段之间通过连续的加强筋和过渡壁面连接,形成非对称但受力路径明确的盖体结构。圆形段对应内部齿轮或带轮所在腔室,外缘设置环形止口,装配时与箱体配合面贴合,保证齿轮啮合区域的同轴度和密封边界;矩形段覆盖变速机构主体腔室,侧壁带有多处凸台和通孔,用于连接箱体、固定附件以及避让内部换挡或输出构件。

  从实际使用场景看,这类盖体并不单独完成动力传递,而是作为传动箱体的外露防护与定位部件存在。设备运行时,内部齿轮、轴套和连接件会产生径向力与轻微振动,盖体需要把这些载荷通过螺栓结合面传递到主箱体,同时阻止灰尘、杂物进入润滑区域。圆形腔外侧的中心凸台用于容纳轴端或轴承外圈,凸台高度高于周边壁面,可在有限空间内形成局部支承长度,减少轴端悬臂带来的偏载。矩形腔下方两个并列的管状接口分别对应不同轴系或操作构件的穿出位置,接口内壁预留装配间隙,外壁采用圆角加厚,避免孔口在紧固和振动工况下出现应力集中。

  外形边界上,零件沿长度方向覆盖圆形齿轮腔到矩形变速腔,宽度方向以矩形箱体法兰面为最大轮廓,高度方向则由中心轴台、侧置管接口和顶部安装耳共同决定。盖体周边分布多个带孔安装耳,孔位并非均匀布置,而是对应内部承载点和箱体螺栓柱设置:圆形段上方的耳板靠近齿轮腔外缘,适合承担圆周方向的紧固力;矩形段侧边和端部的耳板沿腔室轮廓排布,可提高结合面压紧均匀性。安装耳与盖体主体之间采用圆滑过渡,板厚方向留出足够承压面积,装配时螺栓预紧力不会直接作用在薄壁区域。

  设计思路上,该结构明显兼顾了压铸或砂铸成型工艺与后期机加工要求。外壁大面积采用平缓曲面和圆角过渡,既减少铸件冷却收缩时的热节,也能提高盖体抗弯刚度;内部需要密封和对中的止口、孔端面、轴承配合位则保留为机加工区域,非配合面维持铸件外形。矩形腔顶部和侧边的凸起并非装饰结构,而是对应内部轴座、螺栓柱或加强支撑的位置,通过局部增厚提升连接刚度。盖体合箱面周围的法兰边连续延伸,使密封垫或密封胶有完整的压紧带,避免在腔体拐角处出现渗漏通道。

  在结构建模时,圆形段与矩形段的相交区域是处理重点。两腔室中心线存在高度差,外部壁面需要同时满足齿轮回转半径、轴端伸出距离和箱体结合面宽度,因此过渡区不能简单采用直角拼接。模型中通过连续曲面把圆形法兰外缘引向矩形箱体侧壁,并在背部形成加强连接,使盖体在受螺栓压紧时不易产生局部翘曲。三个外露管状接口的孔径、长度和方向各不相同,建模时需优先确认其与内部轴系、拨叉或接线构件的相对位置,再反推外壁凸台厚度;接口端部保留加工余量对应的短圆柱面,便于后续车削或镗孔时找正。

  安装边界方面,该盖体的装配空间不仅受箱体本体限制,也受相邻电机、支架和外部护罩影响。圆形大端朝向传动输入侧,需要留出轴端联轴器或带轮的装拆距离;矩形段下方两个管接口朝向检修侧,周围应保证工具能够接近紧固件;顶部和侧部耳板的螺栓孔需与箱体螺纹孔或通孔同轴,孔边到外壁的距离要满足垫圈压紧和扳手操作空间。若在整机布置中盖体靠近机架立柱,还需核对最外侧圆弧、管接口端部和安装耳圆角是否与护罩、管线发生干涉。

  从维护角度看,盖体采用分段腔室轮廓有利于故障检查:拆开外侧盖体后,可直接观察齿轮啮合区、轴端密封位和换挡构件连接处,而不必拆卸整个主箱体。周边耳板把紧固点分散到载荷传递路径上,重复拆装时仍能保持结合面稳定。对于结构设计人员,该类零件的建模重点不在复杂曲面外观,而在配合止口、孔系位置、壁厚过渡、安装耳强度和检修空间之间取得平衡;对于设备选型与测绘人员,则可通过外轮廓、管接口分布和法兰孔位判断其适配的传动箱形式,并在替换设计时保持安装边界和轴系避让关系一致。
