多片湿式离合器传动总成结构设计

　　这套多片离合器总成的三维结构，覆盖了动力接合、扭矩传递、轴向压紧与换挡滑移的完整传动链路，在工业变速箱、工程机械动力换挡箱、重型车辆传动系统以及稳速传动机组里都属于核心执行部件。实际装车或装机时，它布置在动力输入轴与变速传动组之间，发动机或电机输出的旋转动力先传入主轴段，再通过摩擦副的压紧与松开，控制动力向后级齿轮组的通断，部分带滑移齿套的结构还可同步完成挡位啮合切换，避免动力硬连接带来的冲击打齿。

　　从结构拆解逻辑来看，总成沿轴向依次布置输入连接轴、支撑毂体、多组交替叠装的主动摩擦片与从动钢片、压盘组件、复位弹性件、换挡拨叉配合位以及端盖限位结构。主动片通过外齿与离合器壳体内花键啮合，随输入侧同步旋转；从动片通过内齿与输出轴毂的花键配合，动力传递路径在摩擦片被轴向压紧时闭合，主从动片靠摩擦力锁止同步转动，扭矩经片间摩擦面逐级传递；当压紧力释放，片与片之间出现均匀间隙，主从动侧脱离接触，动力传输中断，此时换挡滑移套可沿轴上花键轴向移动，完成不同挡位齿轮的啮合切换。

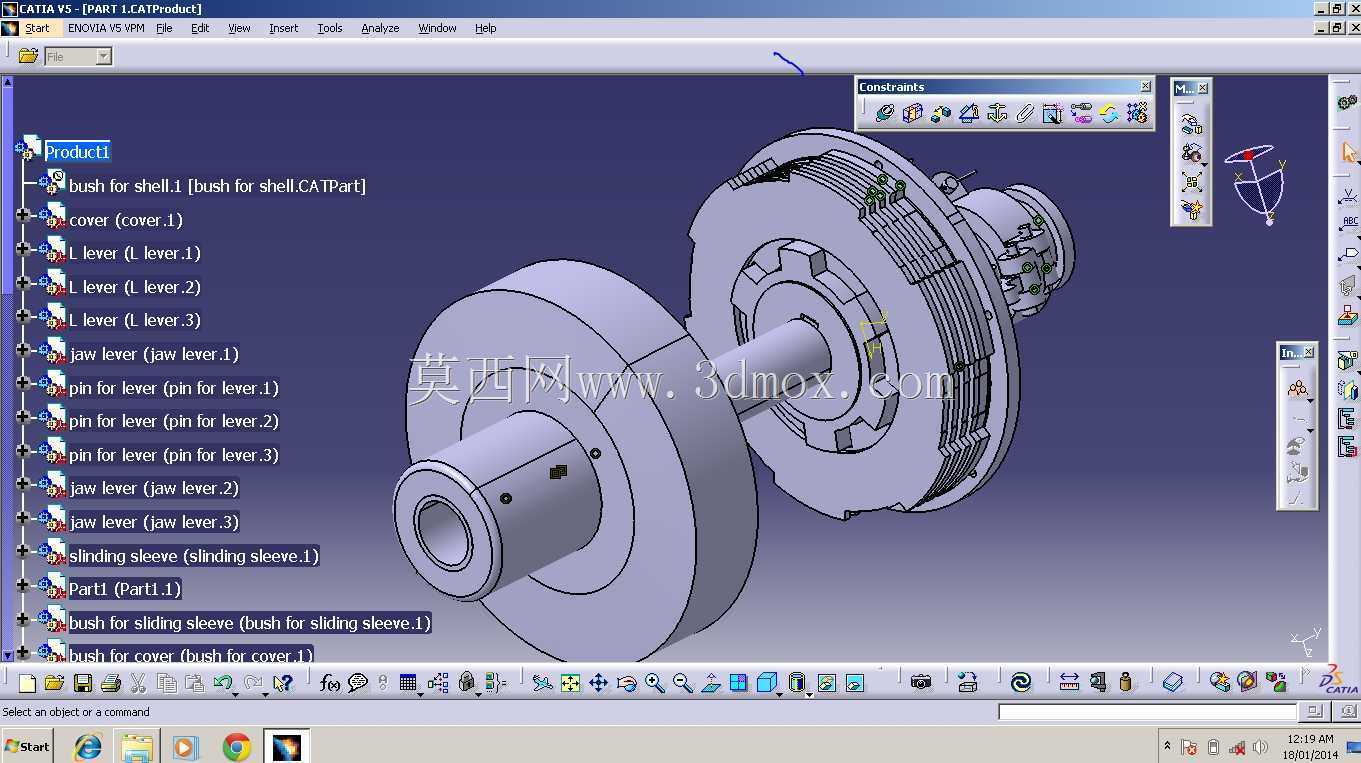

　　建模过程中优先保证了装配约束的工程合理性：所有摩擦片的叠装厚度、片间预留间隙都按照实际湿式离合器的工作行程设定，压盘的轴向移动行程刚好覆盖摩擦片总压缩量与分离间隙，不会出现压紧到位后拨叉仍有冗余行程、或是分离状态下片间蹭磨的问题。轴段上的花键特征、滑移套的内花键配合公差在模型里做了对应匹配，滑移套沿轴滑动的全程无卡滞，三个拨叉杠杆的铰接点位、爪部卡位都对应压盘的受力槽，杠杆比经过排布，能让拨叉输入的较小轴向力放大为压盘对摩擦片组的足够压紧力，满足大扭矩传递所需的正压力要求。

　　外形与安装边界方面，总成整体为同轴回转体布局，输入端轴头预留了与动力源联轴器或飞轮连接的配合轴径、键槽与轴向锁紧螺纹位，输出侧壳体外缘设置了与变速箱箱体对接的安装法兰、定位止口与螺栓孔位，径向最大轮廓为离合器壳体的外圆直径，轴向总长度从输入轴端面到后端盖限位面完整保留，安装时只需保证轴系同轴度、法兰止口与箱体定位孔的配合间隙，即可完成总成在传动舱内的固定。壳体上预留的润滑油道孔对应湿式离合器的冷却润滑需求，压力润滑油可通入摩擦片组内部，带走接合过程产生的滑磨热量，同时冲掉磨屑，延长摩擦片使用寿命。

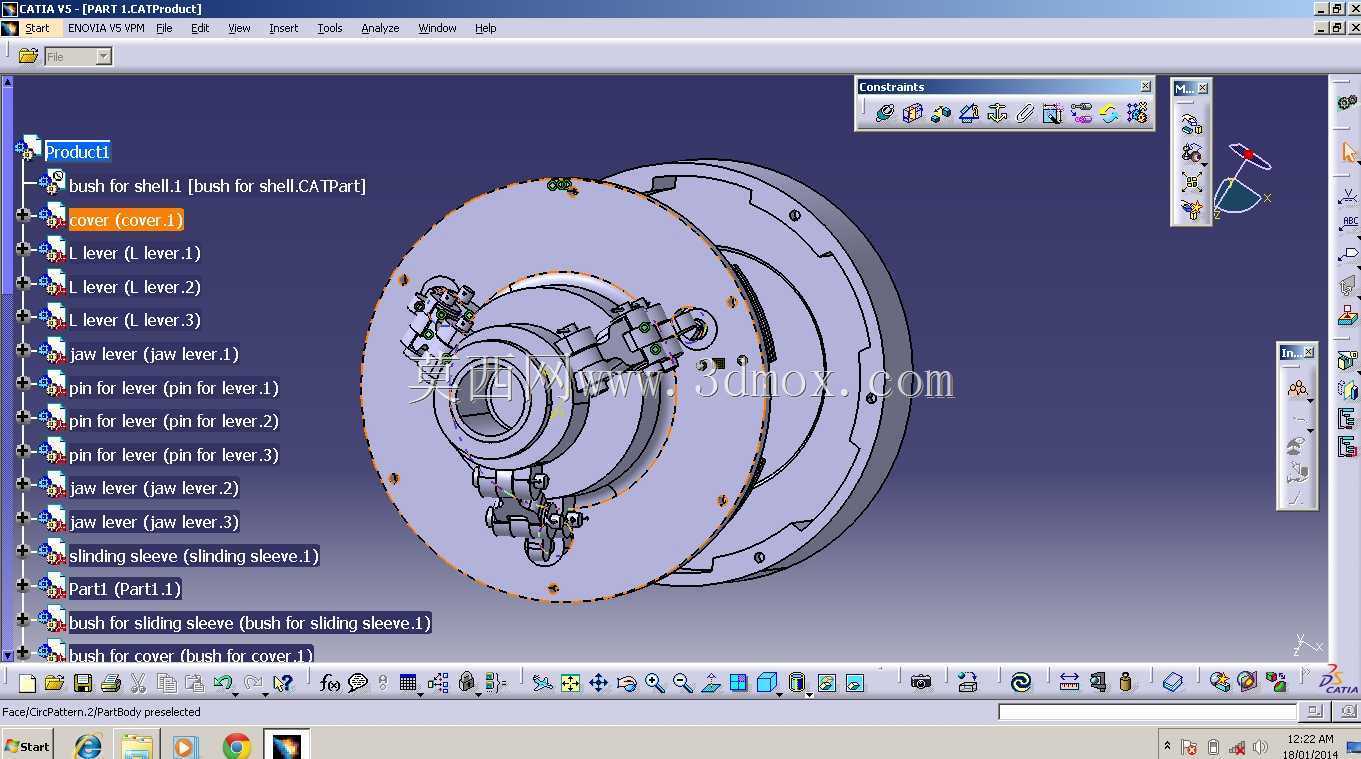

　　结构设计上也兼顾了维护与工艺性：摩擦片为标准化叠装件，磨损后可逐片更换无需拆解整个轴系；端盖采用螺栓紧固，拆开后即可取出压盘、弹性件与整组摩擦片；所有杠杆铰接点都设置了耐磨衬套，对应模型里的bush零件，减少反复换挡动作带来的铰接位磨损。整套模型完整还原了每个零件的装配关系，不存在干涉错位，轴用挡圈、锁紧螺母、定位销等细小标准件都按实际装配位置排布，可直接用于传动方案校核、装配工艺演示以及后续的工程图导出参考。
