BBS运动款汽车轮毂轮圈三维结构

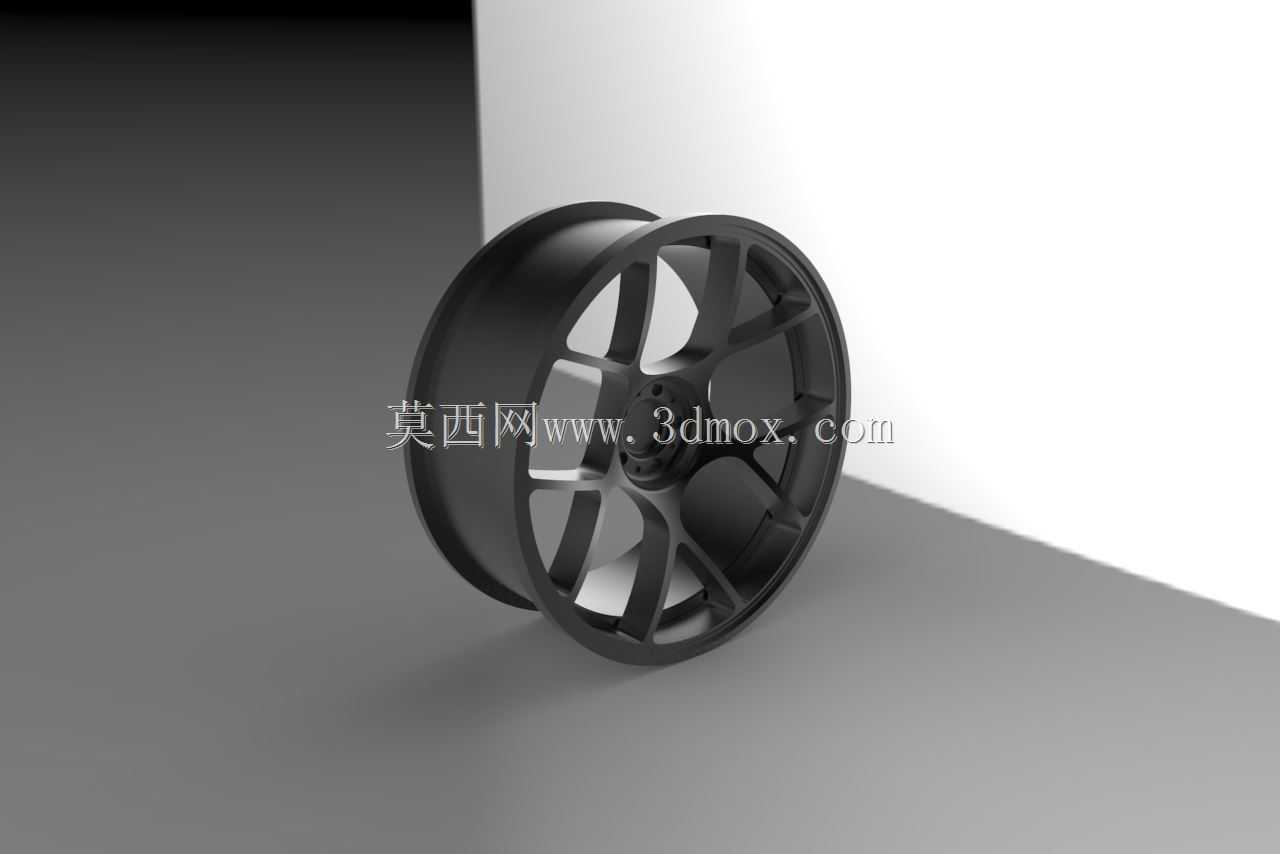

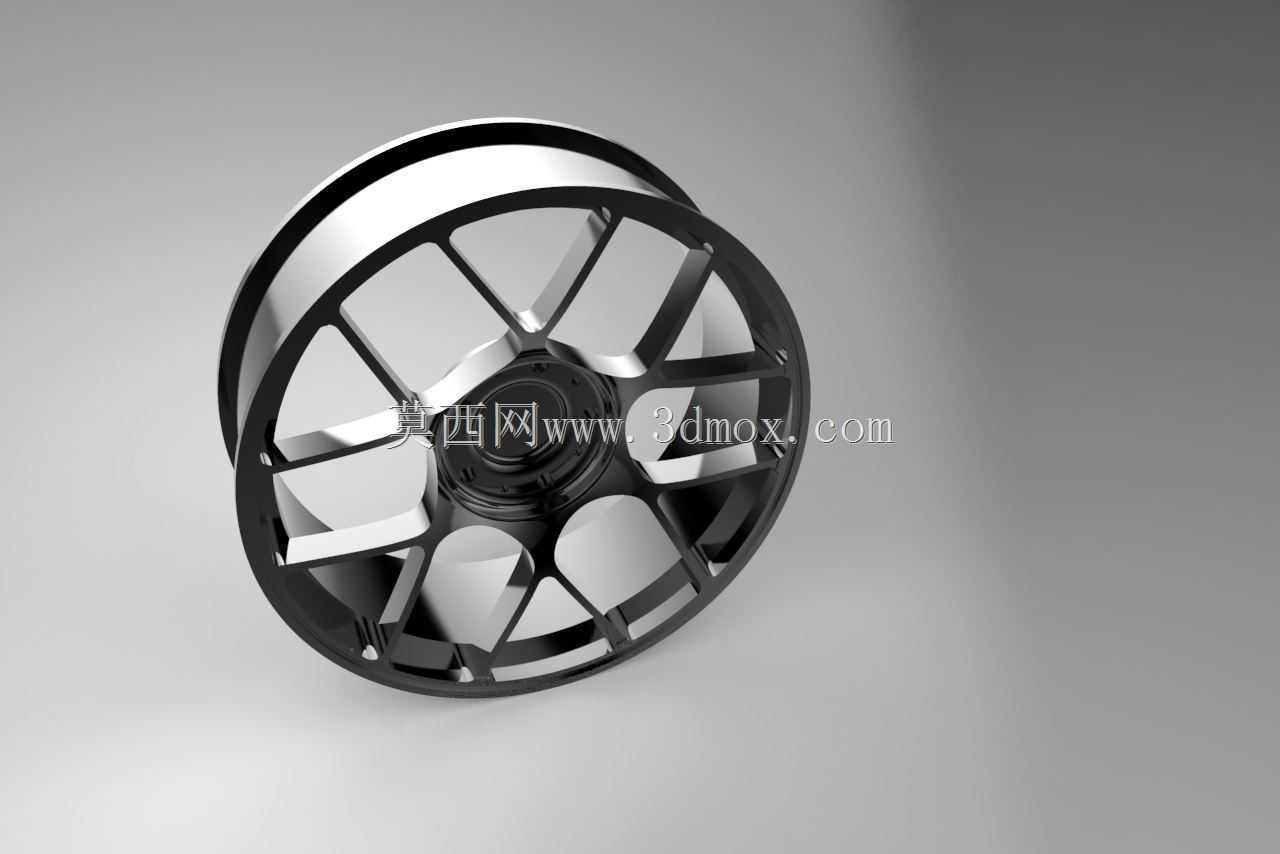

　　该轮圈模型围绕乘用车辆运动化改装场景展开，整体采用大尺寸低压铸造铝合金轮辋的典型构型，建模时将轮辋筒体、轮辐、中心安装座、螺栓孔阵列、轮缘加强区作为连续装配体处理，重点还原多辐分叉式轮毂的空间曲面关系。轮辋外侧轮缘带有明显加厚翻边，用于承受轮胎充气后的周向张紧力以及过弯时胎唇传递的侧向载荷；内侧轮缘则保留较深的落胎槽，方便轮胎拆装时胎圈越过轮缘凸峰。轮辐采用十组双肋分叉布局，从中心轮毂座向外呈放射状延伸，每根辐条在靠近中心位置较宽厚，向轮辋方向逐渐收窄并分叉，既在视觉上形成运动风格，也在结构上把制动扭矩、转向横向力和路面冲击分散到整个轮辋圆周。中心区域设置凸台安装面，用于贴合车辆制动盘或轮毂轴头端面，中心孔按照轴头定位关系建模，

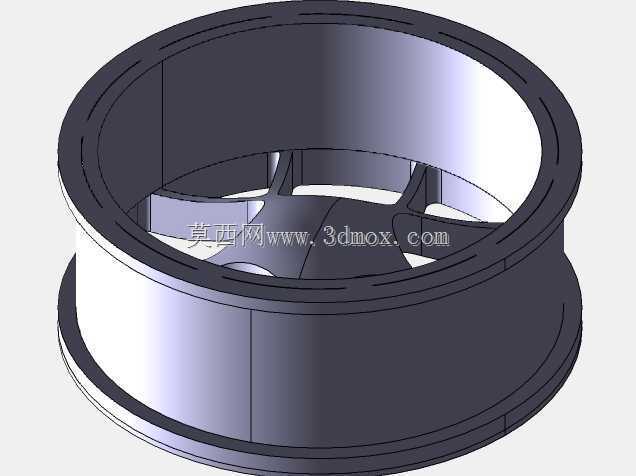

　　周围均布螺栓过孔，孔位围绕回转中心严格阵列，保证装配时轮圈与半轴法兰同轴。螺栓孔周边局部加厚，避免预紧力作用下出现局部压溃；中心座背面预留制动系统避让空间，可容纳大直径通风制动盘与多活塞卡钳，这也是运动型轮圈设计中必须校核的关键边界。建模过程中先以回转特征建立轮辋基本筒体，再依据胎圈座、槽底、轮缘凸峰的截面轮廓旋转成型，轮辐部分通过曲面放样与实体修剪结合，控制辐条正面切削面和背面减重槽的过渡圆角。轮辐与轮辋交接处不采用尖锐相交，而是保留圆角过渡，以降低铸造和机加工过程中的应力集中；辐条背面开设凹槽，在不明显削弱弯曲刚度的前提下减少旋转质量。外形边界方面，轮圈外径、宽度和偏距需要与轮胎规格、翼子板间隙、悬架跳动行程共同匹配；

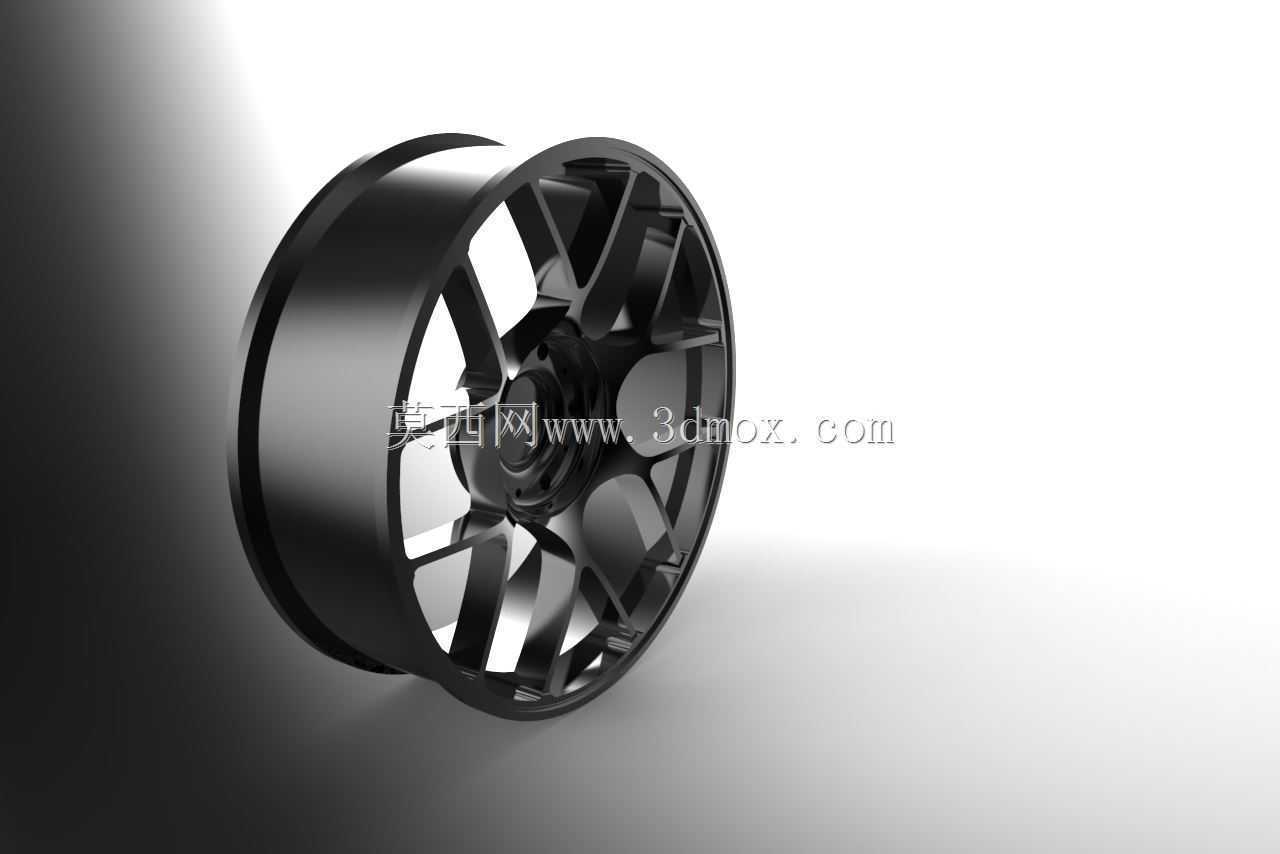

　　模型中轮辋宽度决定胎圈间距，外径影响轮胎扁平比选择和车速表误差，偏距则决定轮圈安装后相对轮眉的内凹或外扩程度。若偏距过小，轮圈向外移动，虽然姿态更饱满，但可能造成轮胎刮擦翼子板；若偏距过大，轮圈向内侵入，容易与减振器、卡钳或下摆臂发生干涉。实际选型时还要结合孔距、中心孔直径、螺栓锥面形式进行核对，孔距错误会导致轮圈无法贴合法兰，中心孔过大则失去轴头定位，仅靠螺栓承受剪切载荷。轮圈作为非簧载质量的一部分，其重量和转动惯量直接影响悬架响应，较轻且刚度分布合理的轮圈能够降低跳动惯性，改善轮胎贴地性；但轻量化不能脱离强度，轮缘、辐条根部和螺栓座都是冲击工况下的高风险区域。模型在曲面表达上保留了亮黑车面的双色效果，

　　辐条顶面切削面与黑色凹槽形成层次，便于展示后期表面处理方式，如涂装、金刚石车削或透明涂层保护。工程使用中，这类三维数据可用于改装轮圈外观评审、铸造模具分模、机加工余量确认、制动包络校核以及轮胎装配模拟。设计校核时应重点关注轮胎充气压力下轮辋变形、过坑冲击时轮缘屈曲、螺栓预紧后的接触面压痕，以及高速旋转下的应力分布。轮辐开孔形状还要考虑砂石飞溅和制动散热，较大的镂空面积有利于空气流过制动盘，带走热衰减风险，但开孔过多会削弱辐条截面，需要在散热、刚度和造型之间平衡。整体结构以回转对称和阵列特征为基础，曲面过渡连续，安装关系明确，能够为汽车底盘改装、轮毂结构设计和零部件展示提供较完整的三维参照。
