大众汽车品牌徽标立体造型结构设计

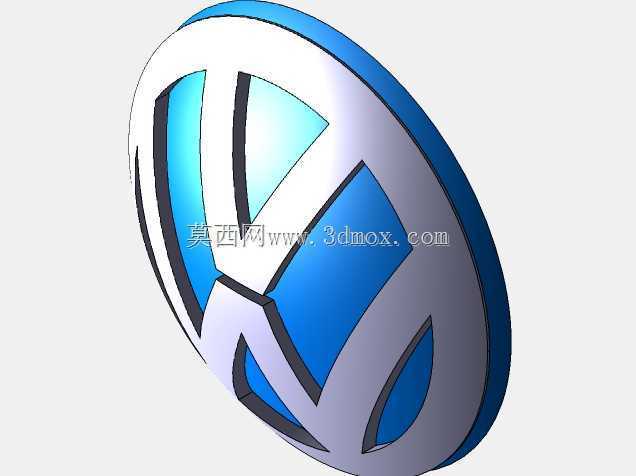

　　该作品围绕大众汽车品牌徽标进行立体化表达，核心对象为圆形外框与内部“VW”字母组合形成的识别符号。建模时将平面标识拆解为外圈环形轮廓、中部字母实体、蓝色嵌件区域以及背部支撑面几个部分，便于在后续结构评审中分别控制厚度、倒角、分色边界和装配关系。徽标类零件虽然不承担车辆动力载荷，但在整车外观系统中具有明确的展示功能，常用于前格栅、尾门、轮毂盖、展车道具、4S店陈列装置以及品牌宣传模型等场景，其造型精度直接影响视觉识别效果。

　　从结构形态看，外圈采用连续圆环作为主轮廓，圆环截面不宜做成尖锐薄片，实际设计中需要保留稳定壁厚，使边缘在注塑、吸塑、金属冲压或3D打印成型时具备足够刚度。内部“VW”图形由多段折线和弧形过渡组成，字母笔画之间存在窄缝与尖角区域，若直接按平面图形拉伸，容易在尖角处产生应力集中，也会造成模具加工刀具半径受限。因此在三维处理时，对字母外缘和内凹转角均设置连续圆角，使曲面过渡更接近真实车标的冲压或注塑效果。蓝色区域作为嵌色面，与银色主体之间形成清晰分界，模型中通过不同实体面或分件面表达，可用于后续配色验证和工艺拆分。

　　安装边界方面，徽标背面通常需要预留平整贴合面或定位柱位置。若用于车身外饰，背部可设计为与格栅曲面或尾门钣金相匹配的微弧面，周边设置3M胶粘贴区、热熔柱孔或卡扣槽；若作为展台立牌、桌面摆件或教学样件，则可在背部增加沉孔、螺纹嵌件孔或支架连接座。圆形外轮廓的直径决定了主要安装空间，厚度方向则需控制在外观突出量与结构强度之间：过薄会导致边缘翘曲和手感单薄，过厚则会在车身上形成突兀凸起，影响风噪和视觉比例。模型在正面保留较大的银色可视面，侧面通过蓝色环带强化层次，使标识在斜视角度下仍能保持完整轮廓。

　　设计思路上，先以平面徽标的中心线和外圆基准建立草图，再通过拉伸、切除、圆角和曲面修剪形成基础实体。外圈与字母并非简单叠加，而是需要保证各笔画在空间中连续相接，避免出现悬浮面或零厚度几何。蓝色填充区域位于银色笔画之间，其边界应略低于或平齐于主表面，具体取决于工艺：注塑双色件可通过台阶面控制色区；金属车标常采用烤漆、珐琅或滴胶填充；广告展示件则可采用分色打印或后期贴膜。对于需要发光的版本，还可在背部预留透光槽和LED灯带空间，此时字母边缘需要增加遮光壁，正面蓝色区域可替换为半透明材料。

　　在实际应用中，这类徽标模型不仅服务于外观展示，也可作为工装夹具设计的输入条件。例如检测治具需依据外圆直径和背部定位面制作仿形支撑，喷涂治具需遮蔽银色主体而露出蓝色嵌区，包装内衬则要按照徽标最大外轮廓和厚度设置避让槽。由于车标表面多为高光或镀铬效果，三维数模中对曲面连续性要求较高，任何褶皱、碎面或法线反转都会在渲染和数控加工中被放大。建模完成后应重点检查圆环与字母交接处的相切关系、窄槽最小宽度、倒角半径一致性以及背面安装面的平面度。

　　该造型兼顾品牌识别与工程可制造性，既可以作为汽车外观件设计练习，也可用于标识成型工艺、曲面建模、展具结构和装配定位的参考。通过对圆形边界、字母笔画、分色区域和背部安装结构的统一建模，能够较完整地呈现一个立体车标从平面图形到实体零件的转化过程。
