汽油发动机活塞总成结构三维数模

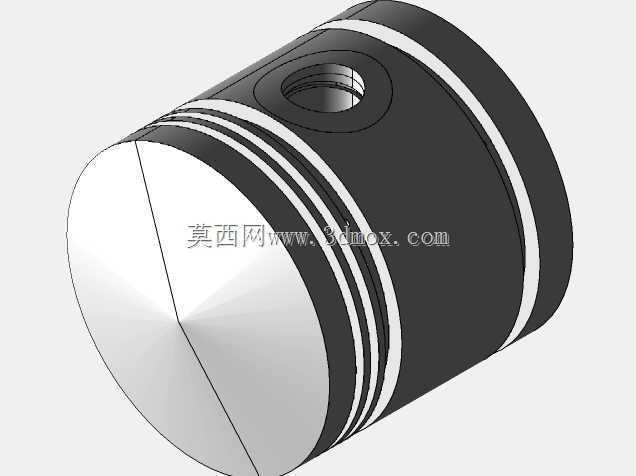

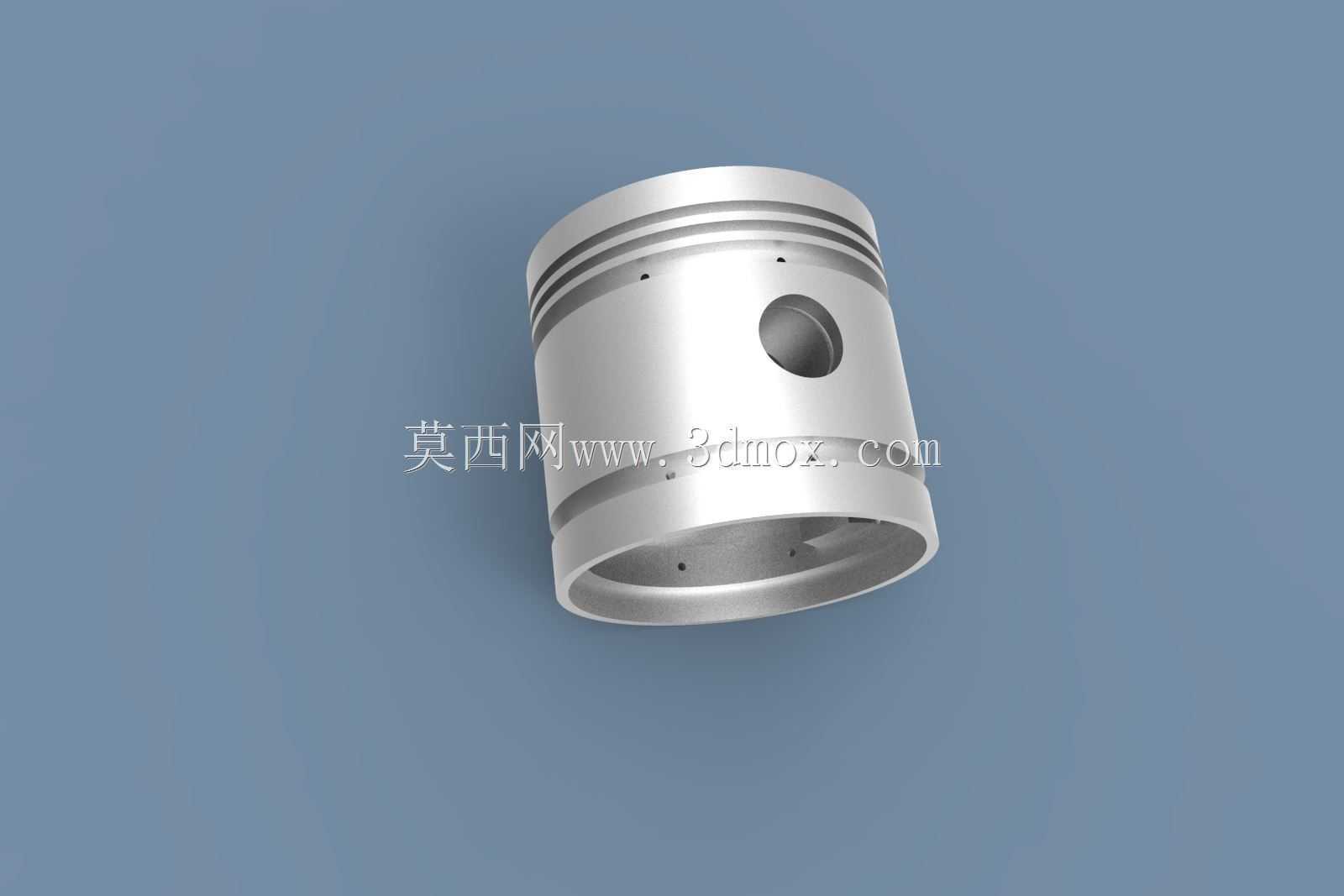

　　该三维数模围绕小型汽油发动机中的活塞部件展开，呈现了活塞外部轮廓、环槽、销孔、内腔避让以及端部开口结构，可用于理解往复式内燃机核心运动件的组成关系。活塞在气缸内承受燃烧气体压力，并通过活塞销把作用力传递给连杆，再由连杆带动曲轴旋转，将燃料燃烧后的热能转化为曲轴输出的机械功。它长期工作在高温、高压、高速往复运动条件下，因此结构设计不仅要满足强度和刚度要求，还要控制质量、热膨胀、摩擦损耗与润滑状态。

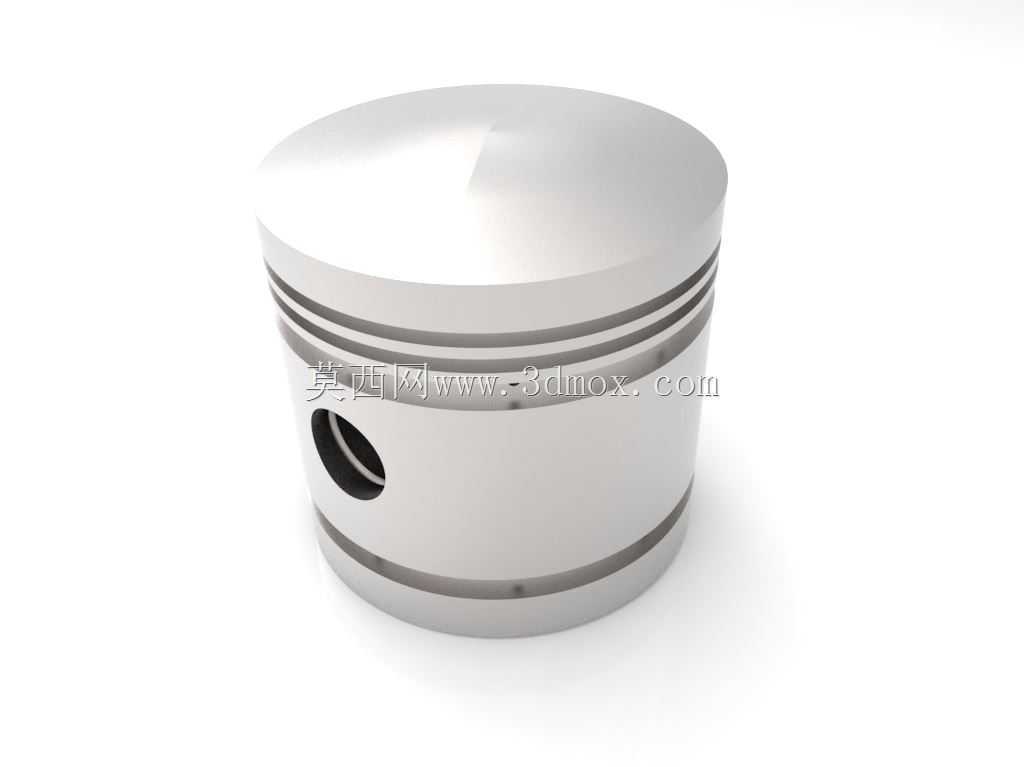

　　从实际装配关系看，活塞外圆与气缸壁形成滑动配合，顶部直接参与燃烧室容积构成。模型顶部采用封闭承压结构，外周设置多道环槽，用于安装气环和油环。气环的主要作用是密封燃烧室内的高压气体，减少燃气向曲轴箱窜漏；油环则负责在气缸壁上铺布并刮除多余机油，使润滑膜保持在合理厚度，避免机油大量进入燃烧室。环槽的宽度、间距和槽底圆角需要与活塞环规格匹配，若槽位过浅会影响环体贴合，过深则可能造成环体运动不稳定。

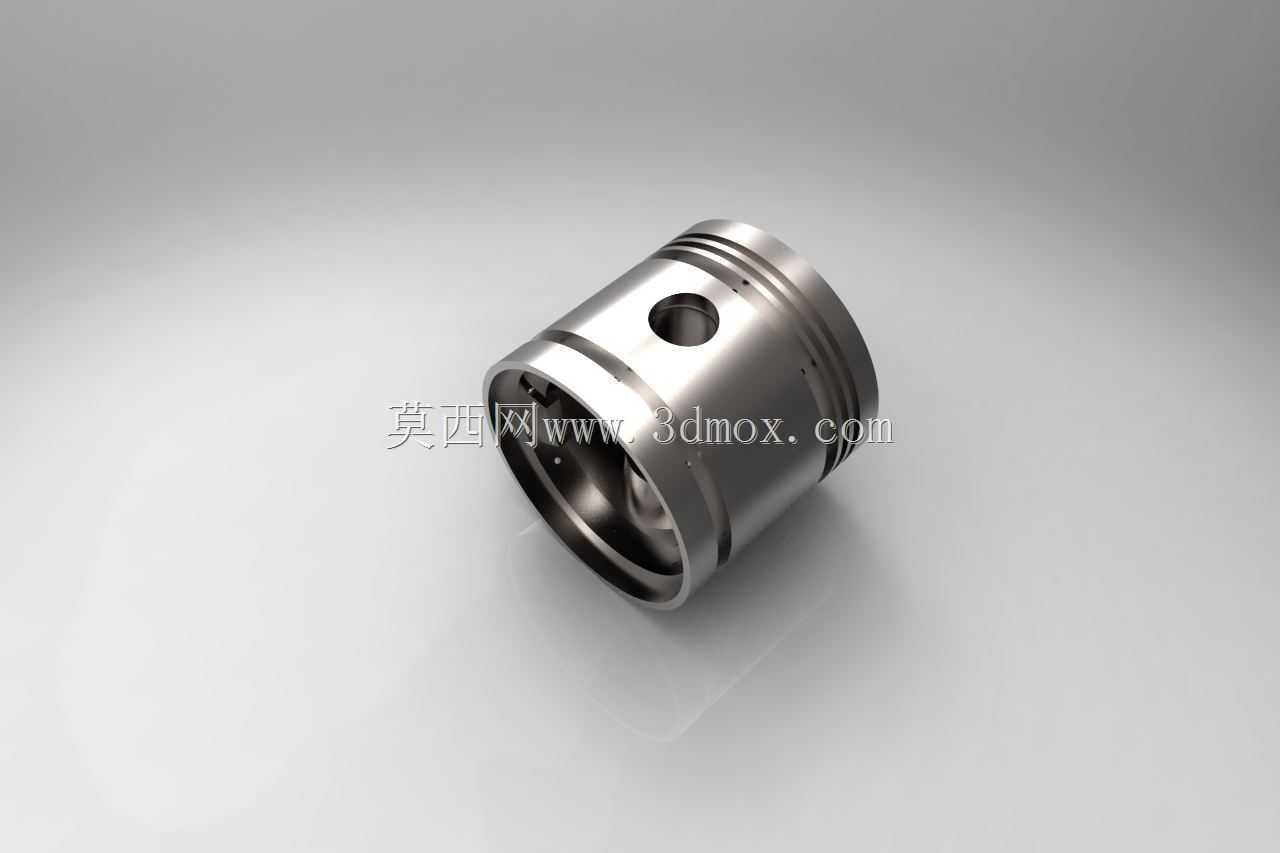

　　活塞销孔横穿活塞销座，是连接连杆小头的关键边界。销孔轴线与活塞外圆轴线应保持较高的垂直度，销座周围材料通常需要局部加强，以承受爆发压力和往复惯性力共同作用下的交变载荷。模型中销孔外侧可见开口与座部结构，便于在结构评审时检查活塞销装入方向、卡环位置以及连杆小头摆动空间。内腔并非简单实心体，而是通过凹腔和加强区域减轻质量，同时保留顶部承压和销座传力路径。对于高速汽油机而言，活塞质量过大将增加往复惯性力，导致连杆、曲轴轴承和缸体振动负荷上升；但过度减材又会引起热变形和强度不足，因此内腔形状需要在轻量化与可靠性之间取得平衡。

　　外形尺寸方面，活塞直径决定气缸工作容积的基础边界，也直接影响与缸套或缸孔的配合间隙。间隙过小，热机状态下容易出现拉缸、卡滞；间隙过大，则会产生敲缸、窜气和机油消耗增加。活塞高度、环带位置、销孔中心高度以及压缩高均会影响压缩比、气门避让和连杆运动轨迹。顶部到销孔中心的距离尤其关键，它决定活塞在上止点时与气缸盖、气门和燃烧室的相对位置。若该尺寸偏差较大，可能改变实际压缩比，严重时还会造成活塞碰气门或碰撞缸盖。

　　设计过程中需要重点考虑热场分布。活塞顶部直接接触高温燃气，热量经环带、活塞销和内腔油雾等路径传递，环槽区域和销座区域的温度分布会影响材料膨胀。实际工程中常将活塞外圆设计成带有微量型面变化的配合形式，以补偿工作温度下的不均匀膨胀。裙部在侧推力作用下紧贴气缸壁，起到导向和承压作用，其轮廓不能只按静态几何处理，还要结合热态变形、往复摆动和润滑油膜建立情况进行校核。

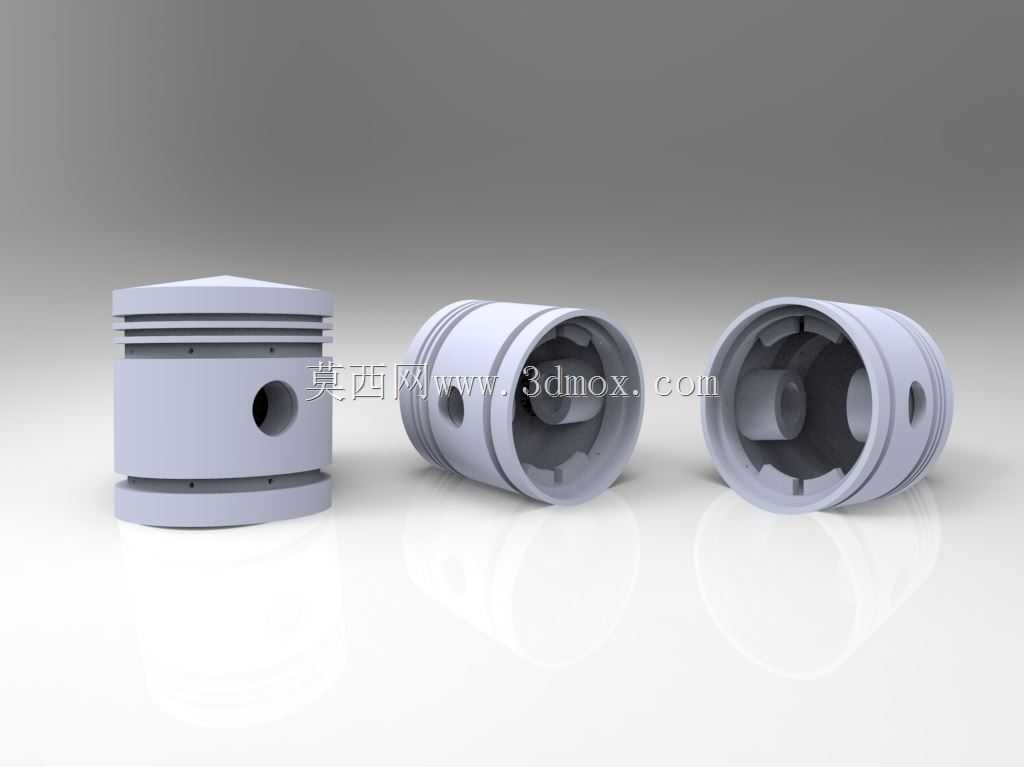

　　该模型对教学、结构拆解和方案沟通具有较强参考价值。通过外观与剖视视角，可以观察活塞从顶部承压、环带密封、销孔传力到内腔减重的完整结构逻辑。在设备应用上，这类零件广泛用于通用小型汽油机、摩托车发动机、小型发电机组、园林机械以及轻型动力设备。进行三维建模时，应优先建立活塞中心线、销孔轴线和环槽基准面，再完成顶部、裙部、销座和内腔特征；倒角、退刀槽和环槽圆角不应随意省略，因为这些细节对应力集中、装配和加工工艺都有直接影响。整体数模适合用于发动机课程演示、零部件结构评审以及曲柄连杆机构运动干涉检查。
