自行车传动链条铰接接头总成结构设计

　　这套链条铰接装配结构主要服务于人力骑行车辆的动力传递环节，在整车布局里处于脚踏曲柄链轮与后轴飞轮之间的闭合传动回路中，承担把骑手踩踏输出的扭矩持续、低损耗传递到后轮的核心作用，日常工况下要反复经历啮合冲击、交变拉伸、侧向弯折以及泥水粉尘侵入的考验，是代步车、山地车、通勤休闲车传动系统里更换频率较高的基础易耗部件。

　　从结构拆分来看，整套总成由外链板、内链板、铰接销轴、衬套、滚子以及限位锁片几类零件按节距串联装配而成。内外链板交替叠放，销轴贯穿两组外链板并在端部做铆压或者卡簧固定，衬套压装在内链板的对应孔位内，滚子空套在衬套外侧，工作时滚子直接和链轮齿廓接触，啮合过程中滚子自身转动，把链板和齿面之间的滑动摩擦转化为滚子与齿面、滚子与衬套之间的滚动配合，大幅降低啮合磨损和骑行阻力。相邻链节之间依靠销轴和衬套的回转副实现相对转动，这也是链条能够绕在链轮上完成弯折、适配不同齿数链轮包角的结构基础。

　　建模过程中首先要锁定的核心尺寸是链节节距，也就是相邻两根销轴中心的轴向距离，这一参数直接决定链条和链轮齿距的匹配性，节距偏差过大时会出现跳齿、爬齿、啮合异响甚至传动卡滞。常规通勤自行车链条节距普遍采用12.7毫米的标准规格，整套装配沿长度方向按多节连续排布，单节内链节的内宽尺寸要和链轮齿厚匹配，保证链轮齿可以顺利嵌入两片内链板之间的空隙；外链板的外侧总宽度则需要控制在后轮叉开档、前拨链器导板间隙以及后拨导轮槽宽的边界之内，避免变速过程中链板和拨链器、车架发生剐蹭。

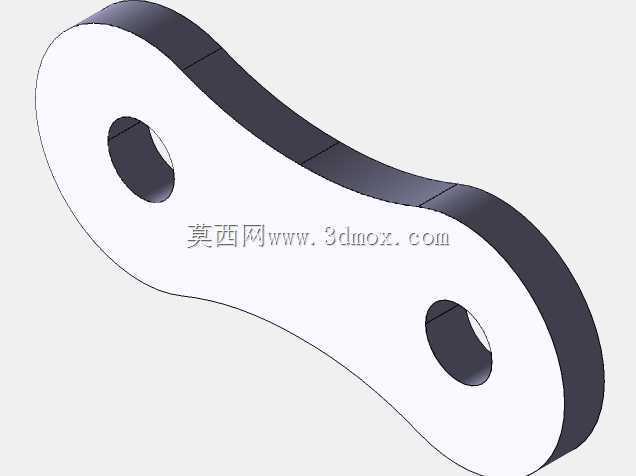

　　链板外形采用两端带圆弧的长腰形结构，板身中部做适度下沉的异形轮廓，两端的销轴孔中心距严格等于节距，孔位和板身轮廓的同轴度、对称度在建模时需要重点约束。这种轮廓设计一方面去除了板件边缘多余材料，在保证拉伸强度的前提下降低链条整体重量，另一方面圆弧过渡可以大幅降低链板受拉时孔位周边的应力集中，避免长期交变载荷下在孔边萌生疲劳裂纹。内外链板的厚度根据整车负载等级选取，普通通勤代步车型链板厚度偏薄，侧重轻量化和骑行顺滑度；承载型载重自行车或者越野山地车型会适当增加链板厚度、提升板材热处理硬度，应对颠簸路况下的瞬时冲击拉力。

　　铰接位置的配合公差是这套结构设计的关键，销轴和外链板孔采用过盈压装配合，保证外链板和销轴之间没有相对转动；销轴和衬套内孔采用间隙配合，衬套和内链板孔同样采用过盈压装，这样铰接回转动作只发生在销轴外圆和衬套内孔之间，磨损区域集中在可替换的配合副上。滚子内径和衬套外径之间保留合理回转间隙，滚子两端面和内链板内侧端面之间留出微小轴向间隙，既保证滚子可以自由转动，又不会因为间隙过大出现轴向窜动、在链轮齿上偏磨。

　　安装边界方面，链条装配完成后整体呈柔性带状，直线排布状态下上下链板的总厚度方向尺寸紧凑，绕在最小齿数的链轮上时，链节之间的弯折角度由链轮包角决定，建模时需要模拟链条绕上链轮极限弯折工况，检查相邻链板端部在最大转角下不会发生刚性干涉；同时还要验证链条横向弯折的允许角度，满足变速车型在不同飞轮片之间切换时的侧向偏摆需求，避免横摆角度过大时链板卡滞、销轴承受额外弯曲力矩。

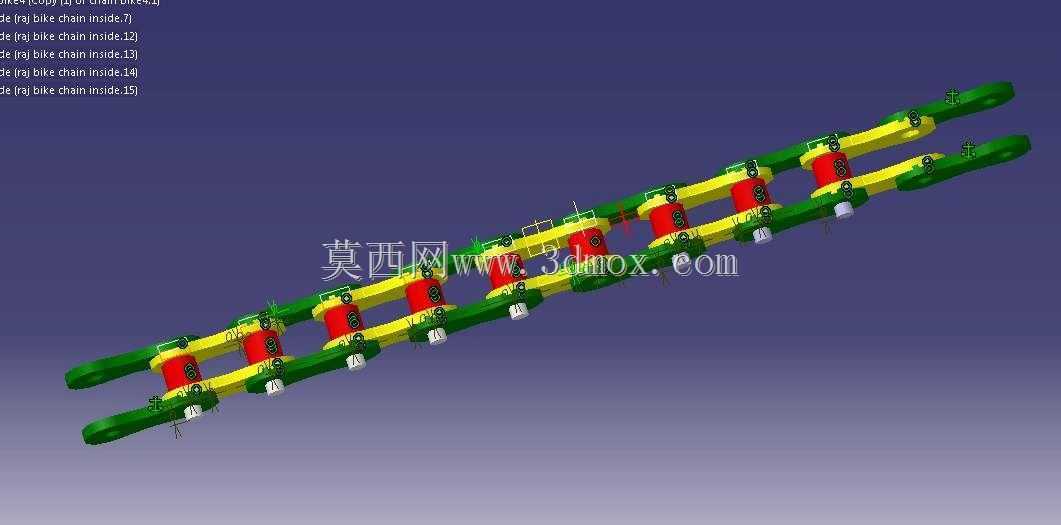

　　在三维装配环境里完成所有零件的配合约束后，可以直观校验多节链连续串联后的累积节距误差，检查滚子外圆和链轮齿槽的啮合贴合状态，确认销轴端部铆头或者卡簧的突出高度不会和链板、链轮侧面发生摩擦。整套结构看似简单，却在尺寸链配合、摩擦副分配、疲劳强度预留上有明确的工程逻辑，每一处间隙和过盈量的选取都直接影响链条的传动效率、使用寿命和变速顺畅度。
