自行车盘式制动碟刹盘结构设计

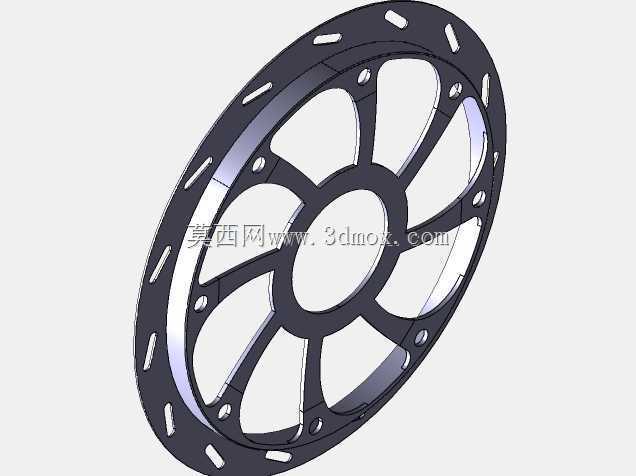

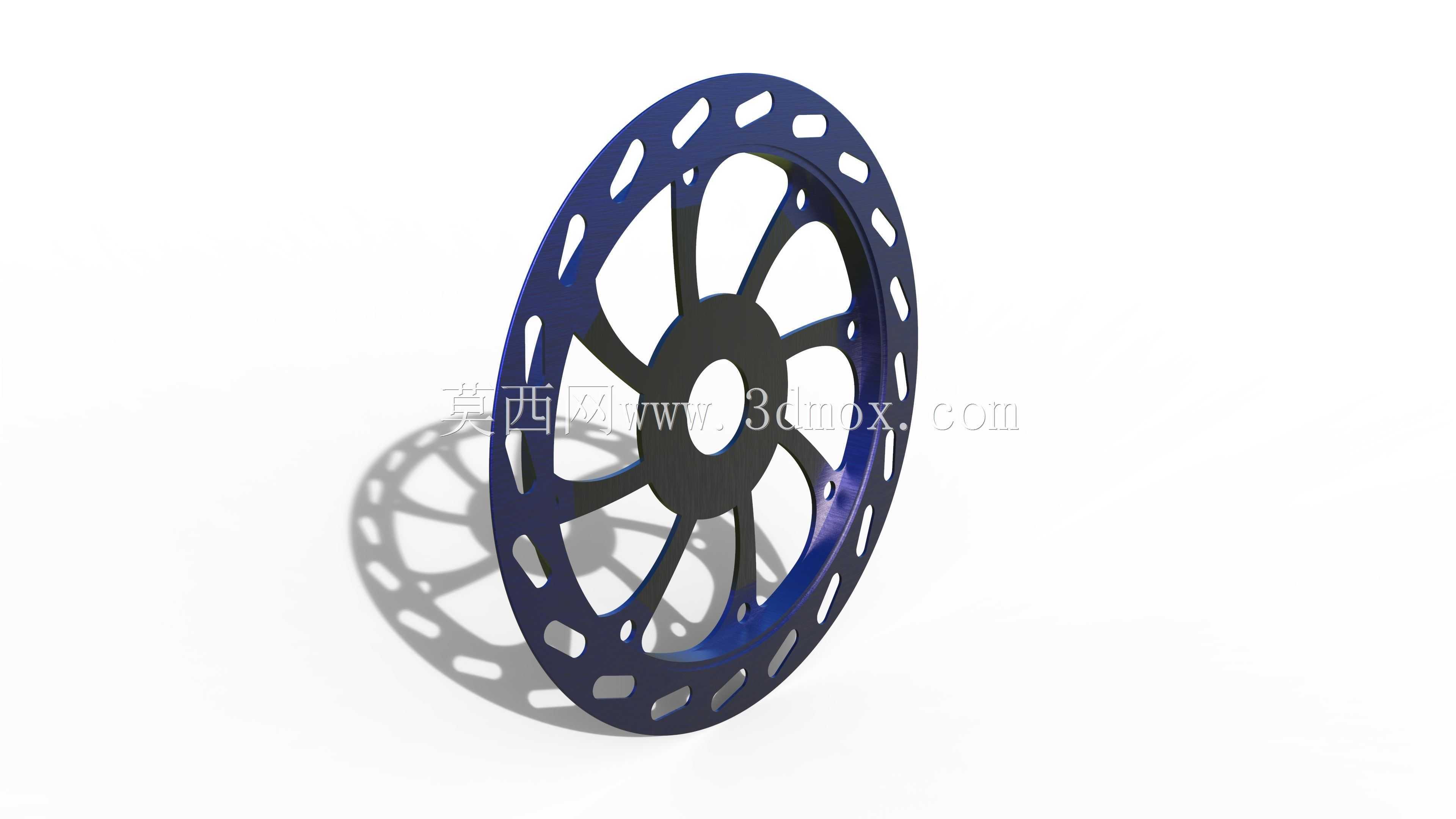

　　碟刹盘是自行车盘式制动系统里直接承担摩擦减速功能的核心回转零件，整套制动动作的最终制动力矩都要通过碟片与来令片之间的摩擦接触面完成，山地车越野、城市通勤长下坡、公路车高速制动等工况下，碟片的结构合理性直接决定制动响应速度、热衰减表现与长期使用可靠性。这款碟刹盘采用内外双层分体式布局，外圈为带连续镂空减重孔的摩擦制动环，内圈为六辐式支撑轮毂，中心预留花鼓安装定位孔，整体轮廓为标准圆形回转件，摩擦环外圆边缘均匀排布多组长圆形散热镂空槽，既可以在制动摩擦生热时快速引导气流穿过盘面带走热量，避免长时间连续刹车后摩擦片温度过高出现制动力衰减，也能在碟片沾附泥水、沙尘时通过镂空槽快速排出碎屑，防止硬质颗粒夹在来令片与碟面之间划伤摩擦工作面，

　　延长刹车皮与碟片的使用寿命。从安装边界来看，碟片中心安装孔与自行车花鼓的定位轴颈配合，内圈支撑盘上预留的六个螺栓过孔对应主流六钉碟刹花鼓的安装孔位，装配时碟片摩擦面与花鼓端面保持平行，锁紧后碟片径向跳动量需要控制在极小公差范围内，避免骑行过程中碟片蹭到夹器来令片产生不必要的拖滞阻力。设计过程中首先要匹配对应车型的制动载荷需求：山地越野车型整车重量大、下坡时动能更高，碟片摩擦环的径向宽度会适当加大，增加摩擦接触面积来提升制动力矩；城市通勤与公路车型更侧重轻量化，会在保证结构强度的前提下尽可能扩大镂空区域，去除非承载部位的多余材料，降低整车簧下质量，提升轮组转动灵活性。摩擦环的厚度尺寸需要匹配对应夹器的来令片间隙，

　　常规山地碟片厚度多在1.8到2毫米区间，长期使用后摩擦面磨损量超过0.3毫米就需要及时更换，避免碟片刚性不足在大力制动时发生形变抖动。盘面的镂空造型并非单纯为了外观减重，每一处开孔的位置都经过受力校核：摩擦环在制动时会受到来令片施加的轴向夹紧力与周向摩擦力，开孔排布避开了应力集中的主要传力路径，外圈环形基体保持连续的闭环结构，保证摩擦环整体刚性，不会在夹紧力作用下出现波浪形变形。内圈的六根支撑辐条采用流线型过渡造型，辐条与中心轮毂、外圈摩擦环的衔接位置都做了大圆角处理，避免直角拐角处在反复制动冲击下产生疲劳裂纹，辐条之间的大尺寸镂空区域可以让轮组转动时带动的气流直接穿过碟片中心，进一步提升散热效率。实际骑行场景中，

　　碟刹盘长期暴露在户外环境，雨天路面积水、冬季融雪盐、沿海地区盐雾都会对盘面产生腐蚀作用，结构设计时也预留了表面处理的工艺余量，摩擦工作面需要保证足够的平面度与表面粗糙度，既不能过于光滑导致摩擦系数不足制动打滑，也不能过于粗糙加速来令片的异常磨损。在整车装配环节，碟片安装完成后需要反复转动轮组检查碟片与夹器的对中度，调整夹器位置让两侧来令片与碟面间隙均匀，避免单侧偏磨。这款碟片的结构尺寸适配常规山地车与通勤自行车的前轮、后轮安装位，外圆直径属于主流160毫米规格区间，对应夹器的安装支架不需要额外加装转换座，兼容市面上绝大多数主流六钉碟刹花鼓，替换维护时不需要改动轮组原有结构，拆装便捷。从结构受力逻辑来看，制动时夹器活塞推动来令片夹紧碟片，车轮转动的力矩通过花鼓、安装螺栓传递到碟片内圈，再通过支撑辐条传递到外圈摩擦环，摩擦力形成反向阻力矩迫使轮组减速，整个传力路径上的每个截面都经过强度验算，保证紧急大力制动时碟片不会发生断裂失效。镂空槽的边缘都做了钝化倒角处理，既避免安装维护时锋利边缘划伤操作人员，也能减少应力集中风险。对比传统实心碟片，这种镂空辐条式结构重量降低幅度明显，转动惯量更小，轮组加速时的阻力更低，同时散热面积的利用率反而更高，连续长下坡制动时盘面温度上升速度更慢，热衰减现象大幅减轻，制动手感的一致性更好。
