汽车通风盘式制动盘总成结构设计

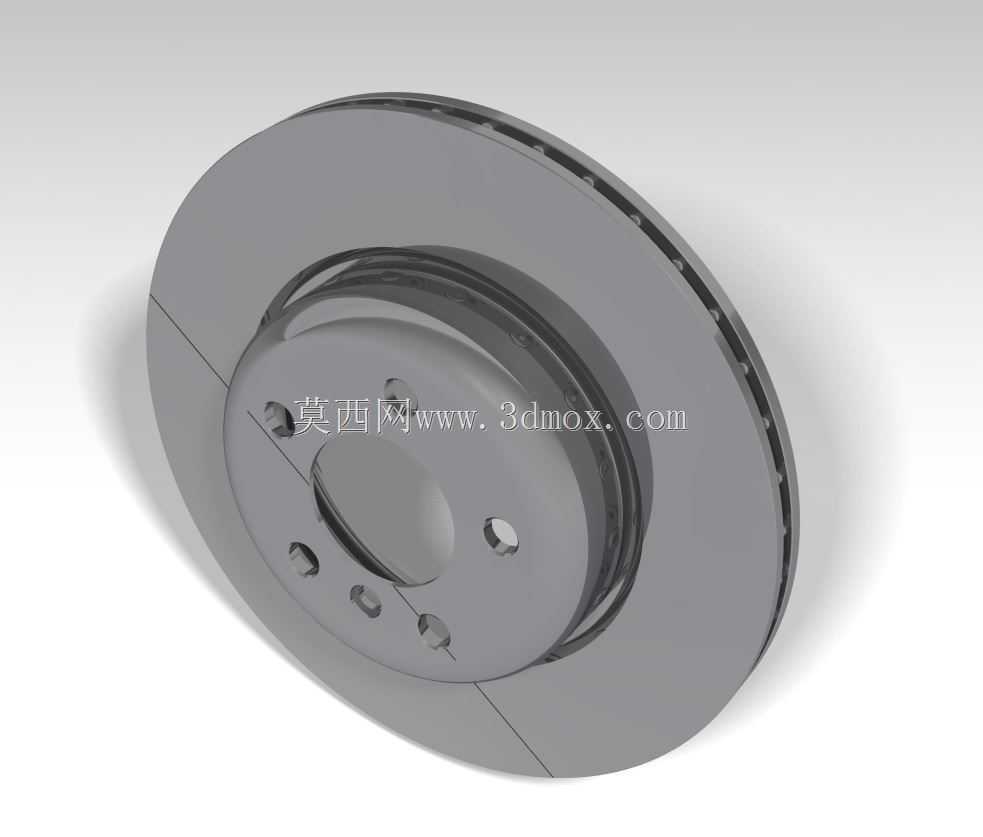

　　这套盘式制动盘三维结构，面向乘用车前桥制动工况搭建，核心是带通风流道的双层制动摩擦盘与中心安装轮毂座一体化造型，还原了量产车通风刹车盘的完整几何特征。从实际装车场景来看，这类制动盘装配在转向节轮毂轴端，随车轮同步旋转，制动时制动卡钳两侧的摩擦片从盘面两侧夹紧摩擦环，把车辆动能转化为热能耗散，是整车制动系统里直接承担摩擦减速的核心执行部件。

　　建模过程中优先还原了摩擦工作区的核心结构：外侧环形摩擦面预留了均匀分布的周向散热筋，两层摩擦盘之间的径向通风通道在车轮转动时形成离心气流，持续把制动摩擦产生的高温带走，避免长下坡、频繁制动场景下盘面出现热衰退、热变形甚至开裂。摩擦环表面预留的细小横槽是量产盘常见的排屑、排水结构，雨天行驶时可以快速刮除摩擦片与盘面之间的水膜，湿滑路面下也能保证制动摩擦力快速建立，不会出现制动迟滞。

　　中心安装区域的结构完全贴合整车装配边界：中央大孔是与轮毂轴头配合的定位止口，止口周边环形分布的五个螺栓过孔对应车轮轮毂的固定螺栓，装配时制动盘通过这组孔位与轮毂、车轮锁止为一体，保证旋转同轴度；盘面靠近中心位置预留的两个小圆孔是制动盘定位销孔，装配时卡在轮毂的定位凸点上，防止车辆行驶过程中制动盘与轮毂出现相对周向窜动。中心凸起的轮毂座台阶做了差异化壁厚设计，既保证安装区域的结构刚性，承受摩擦片夹紧时的巨大轴向反力，又避免整体壁厚过大带来的额外簧下质量增加。

　　结构设计阶段重点平衡了几个工程矛盾：摩擦环的厚度需要满足长期磨损余量，整车全生命周期内摩擦面允许磨损到标定极限厚度，因此建模时摩擦环的基础厚度预留了足够的磨损储备；通风筋的数量与截面尺寸经过匹配，筋条过密会导致通风流道截面积不足，散热气流流量下降，筋条过疏则会让两层摩擦盘之间的支撑刚度不足，紧急制动大夹紧力下盘面容易出现翘曲变形，引发制动踏板抖动、方向盘抖动的故障。安装法兰面的平面度在结构里做了隐性约束，装配后该面完全贴合轮毂端面，保证制动盘的端面跳动量控制在整车标定的公差范围内，避免低速轻踩刹车时出现周期性摩擦异响。

　　从安装边界来看，制动盘的外圆直径直接匹配对应卡钳的摩擦片包络尺寸，外圆过大会和卡钳壳体发生运动干涉，过小则摩擦片有效接触面积不足，制动摩擦力矩达不到设计要求；通风道的轴向宽度与转向节、卡钳的内侧间隙匹配，车轮转向跳动、悬架上下运动过程中，制动盘边缘不会与周边悬架杆件、挡泥板发生剐蹭。这类通风盘相比实心制动盘，热容量提升明显，持续制动工况下盘面温升更低，热变形量更小，广泛搭载在乘用车、轻型商用车的前后桥，既满足日常城市道路频繁启停的制动散热需求，也能覆盖山路长下坡的持续制动负荷。建模时所有圆角过渡都做了还原，尤其是摩擦环与中心轮毂座连接的过渡圆角，该位置是制动热应力集中的高发区域，合理的圆角半径可以大幅降低冷热循环下的应力集中，避免盘面从根部出现疲劳裂纹，整套几何完整还原了量产制动部件的工程设计逻辑，可直接用于底盘结构校核、制动系统匹配演示、装配干涉检查等工作场景。
