多孔式机械制动盘结构三维数模

　　该制动盘结构主要面向需要回转制动、减速锁定和摩擦制动的机械设备，常见于车辆底盘、试验台架、输送线驱动端、卷扬机构以及小型传动系统中。制动盘作为制动执行端的关键受力件，其作用是在制动衬片夹紧或贴合盘面时，通过摩擦阻力消耗转动惯量，使旋转轴在规定行程内降低转速或保持静止。与鼓式制动结构相比，盘式结构散热路径更直接，盘面暴露面积较大，连续制动时热量可沿盘体和周围空气快速扩散，热衰退风险相对较低，适合中高频启停、负载变化明显的工况。

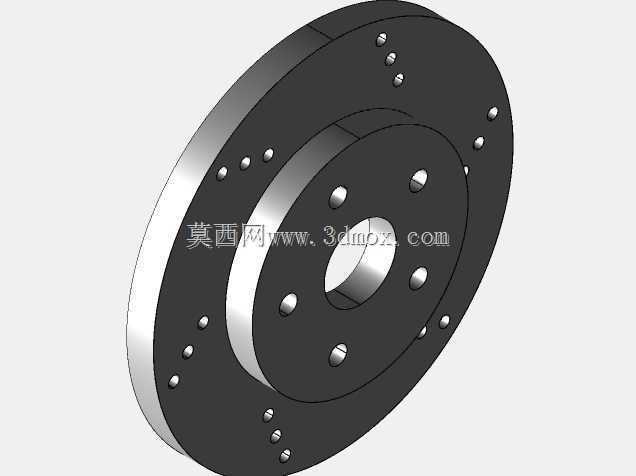

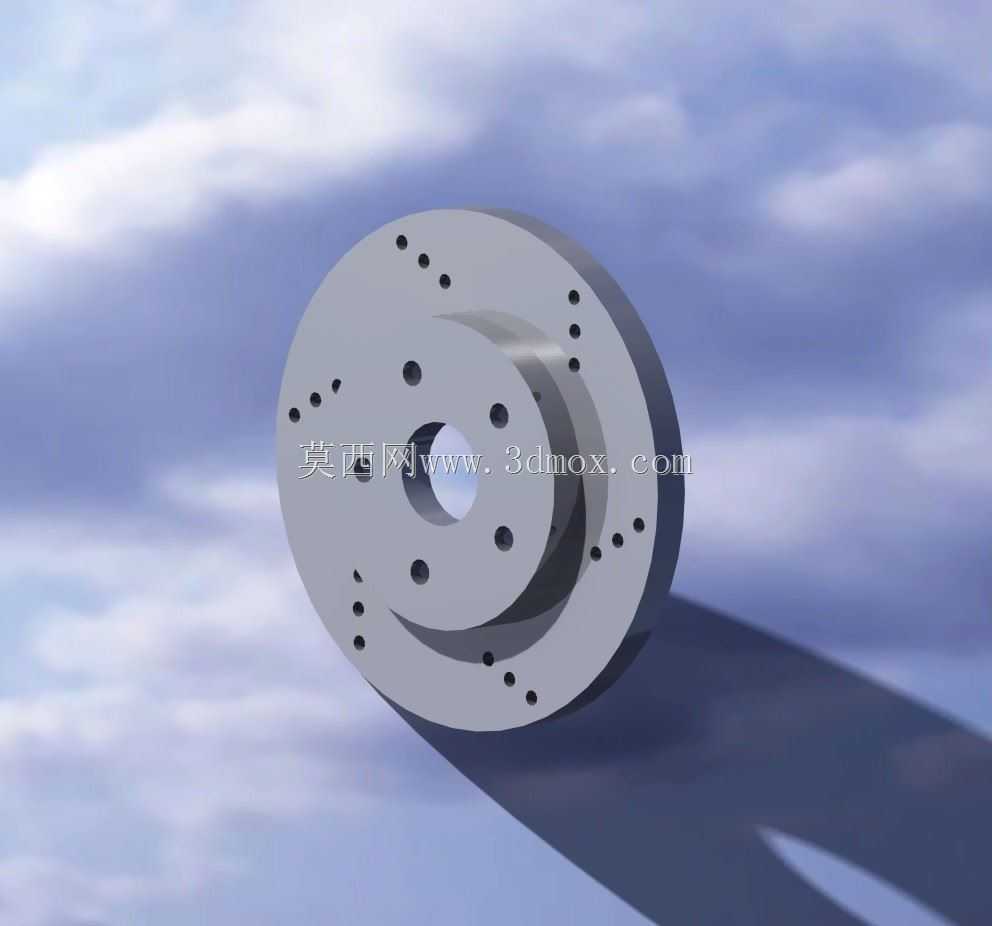

　　从结构形式看，该零件采用圆盘式主体，中心设置较大的轴部安装孔，用于与轮毂、轴套或输出轴形成同轴配合。中心孔周围布置多圈不同直径的安装孔，孔位沿圆周方向分布，既包含用于螺栓紧固的主连接孔，也包含用于定位、减重或辅助固定的小孔。多圈孔位设计使盘体在装配时能够适应不同节圆直径的连接界面，也为制动盘与轮毂、连接法兰之间提供稳定的预紧力传递路径。建模时需要重点保证各孔组的同轴度、节圆位置度以及端面平面度，因为这些几何公差会直接影响制动时的接触均匀性。若孔位偏差过大，装配后可能出现盘体偏心、制动拖滞、局部摩擦过热等问题。

　　盘面采用较厚的刚性圆盘结构，外缘形成完整摩擦环带。制动衬片作用区域应避开中心安装孔和外圈非接触区域，使有效摩擦半径保持在合理范围内。摩擦半径越大，在相同夹紧力下可获得的制动力矩越高，但同时盘体承受的热负荷和弯曲载荷也会增加。因此在结构设计时，不能单纯追求外径增大，而要结合轴端转速、所需制动力矩、衬片面积以及安装空间综合确定。该数模中盘体厚度与外径比例偏稳健，能够在夹紧力作用下保持较小的轴向变形，避免制动过程中盘面振颤。

　　孔系布置体现了较明显的工程化思路。靠近中心的大孔用于通过主轴或避让轮毂凸台，中间一圈较大孔可作为主螺栓连接位，外侧多组小孔则可用于固定附件、调整装配关系或改善空气流通。孔与孔之间保留足够的实体桥接宽度，防止应力集中在孔边形成裂纹源。对于承受反复热循环的制动盘，孔边通常是疲劳风险较高的位置，三维建模阶段应避免在孔口形成尖锐棱边，并在工程图中明确倒角、去毛刺和表面处理要求。若后续进入详细制造环节，还需根据材料牌号校核孔间最小壁厚，确保热胀冷缩时不会产生局部屈服。

　　安装边界方面，该制动盘以中心孔作为径向定位基准，以盘体内侧面作为轴向贴合面。装配时，中心孔与配合轴颈或轮毂定位圆柱之间应选择合理配合，过松会造成径向跳动和冲击噪声，过紧则会增加装配难度并在温升后出现卡滞。端面贴合区域需要保持清洁、平整，螺栓应按对角顺序分步拧紧，使盘体均匀压靠在安装面上。外侧摩擦面与制动钳或制动衬片之间需保留设计间隙，间隙过小会导致非制动状态下拖磨，间隙过大则会延长制动响应行程。

　　在实际设备布局中，制动盘周围应预留衬片磨损后的调整空间，以及检修时拆装螺栓的操作空间。盘体旋转方向虽然对圆盘本身没有强制装配方向要求，但孔位、配重和散热通道若存在不对称特征，应在装配时按标识对位，避免产生附加不平衡量。对于高速回转设备，制动盘完成加工后通常需要进行动平衡校核，尤其在外径较大、壁厚不均或孔组较多的情况下，不平衡量会通过轴系放大为振动，进而影响轴承寿命和制动平稳性。

　　功能特性上，该结构兼顾制动力矩传递、热容量储备和安装适配。盘体大直径摩擦面提供稳定的摩擦接触区域，多螺栓孔布局提高连接可靠性，多孔结构也在一定程度上增加空气扰动，有利于热量散出。设计过程中需要把制动工况拆分为正常减速、紧急制动和长时间保压三类场景：正常减速关注磨损平顺性和噪声控制，紧急制动关注瞬时热容量和强度裕度，长时间保压则关注连接面滑移和衬片压陷。三维数模可用于检查制动钳开度、衬片包角、螺栓工具空间以及周边护罩干涉，也可进一步导入工程软件中进行转动惯量估算、热变形分析和螺栓连接校核。

　　从外形尺寸关系看，盘体外径决定摩擦环带的最大布置范围，中心孔尺寸受轴径和轮毂结构约束，盘厚则与热容量、轴向刚度和重量相关。较厚盘体能够吸收更多摩擦热，但会增加转动惯量，对启动和停止响应造成影响；较薄盘体重量轻，却容易在高温和夹紧力作用下产生翘曲。较合理的做法是在满足安装边界的前提下，使摩擦面宽度覆盖衬片接触区，并让盘体背面保留连续刚性支撑。该模型的几何表达完整呈现了中心配合区、多层孔系、摩擦环面和外圆轮廓，适合作为制动系统结构设计、装配干涉检查和教学演示的基础数模。
