汽车盘式制动总成结构设计

　　这套盘式制动结构主要面向乘用车辆前轮制动工况，在整车底盘系统中承担减速、驻车辅助以及紧急工况下的动能耗散任务。日常行驶里，驾驶员踩下制动踏板后，液压管路将制动主缸输出的压力传递到卡钳腔内的活塞，活塞推动内侧摩擦片压向制动盘，同时卡钳本体沿导向销反向滑移，带动外侧摩擦片同步夹紧旋转的制动盘，依靠摩擦片与盘面之间的滑动摩擦把车辆动能转化为热能耗散，实现车轮转速的快速降低。和传统鼓式制动相比，盘式结构的制动盘完全暴露在行驶气流中，连续下坡或者频繁制动时热量可以直接通过对流散出，不容易出现热衰退，涉水之后摩擦片表面的积水也会被旋转的盘面快速甩除，制动响应的稳定性更有保障。

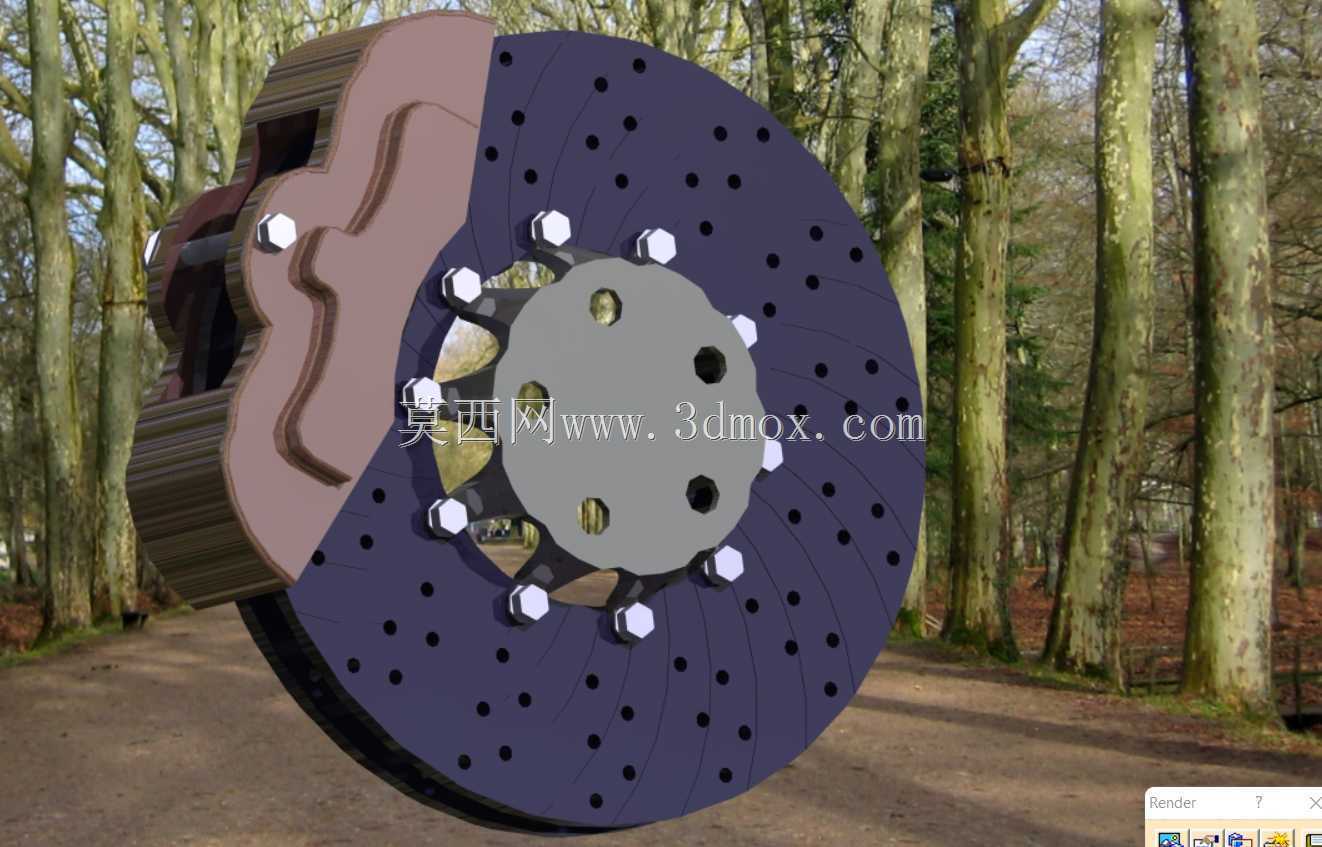

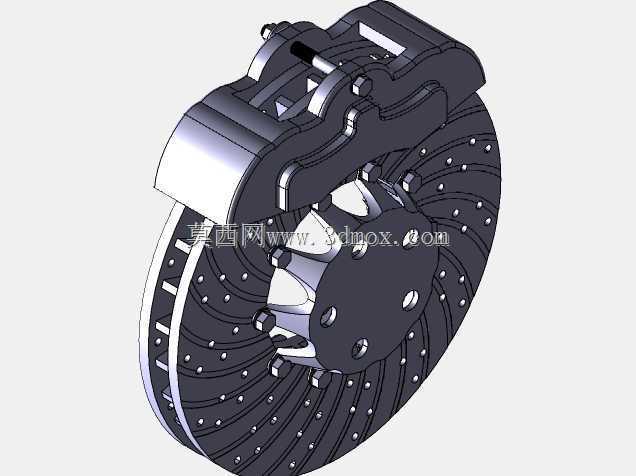

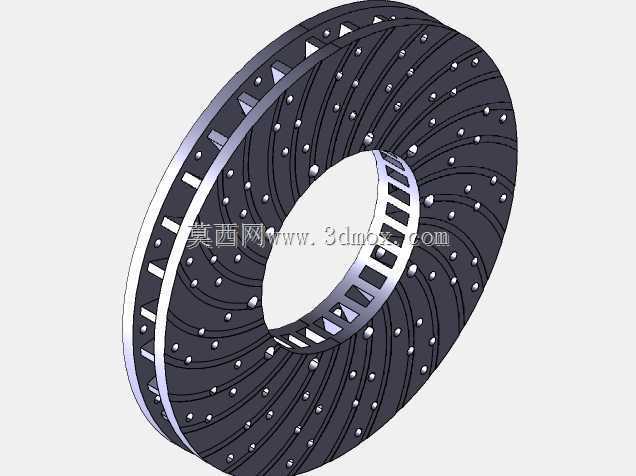

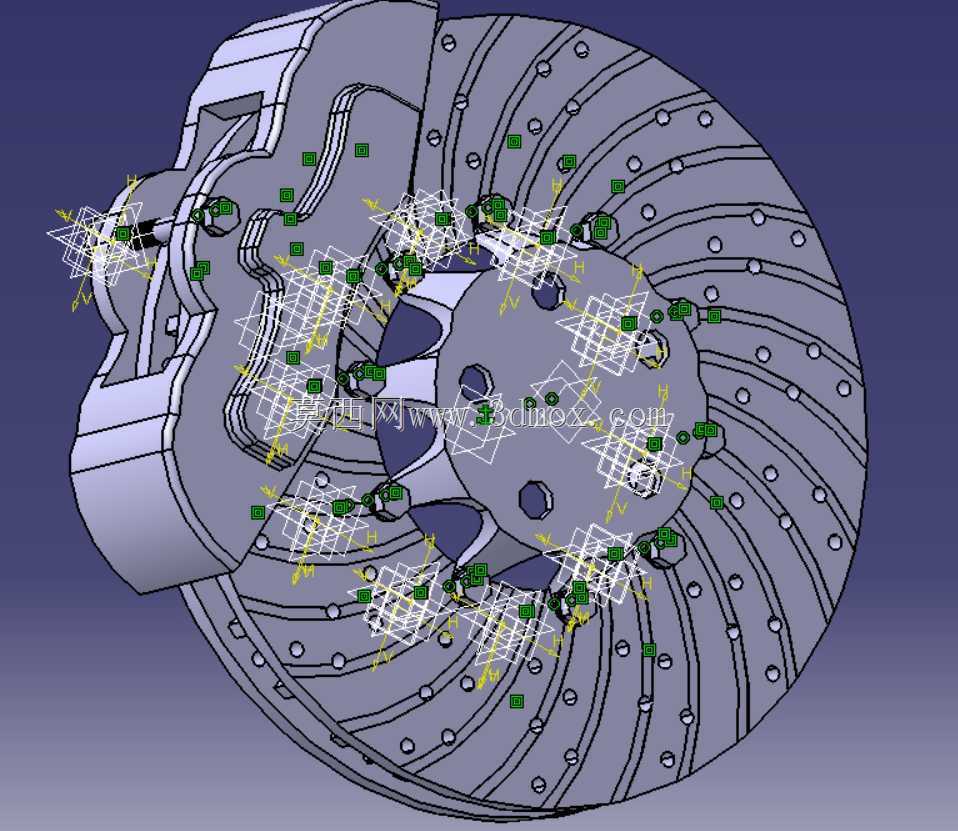

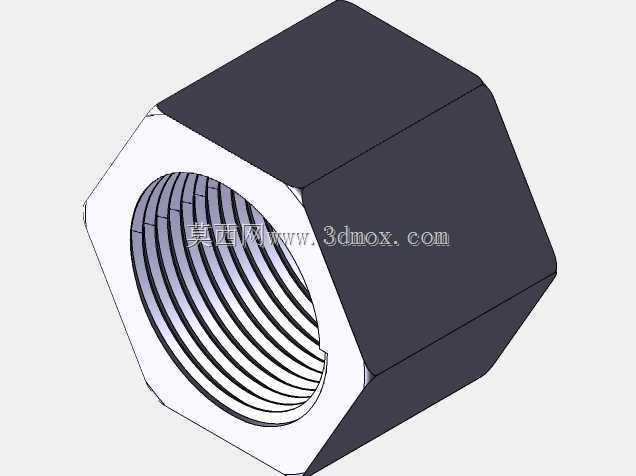

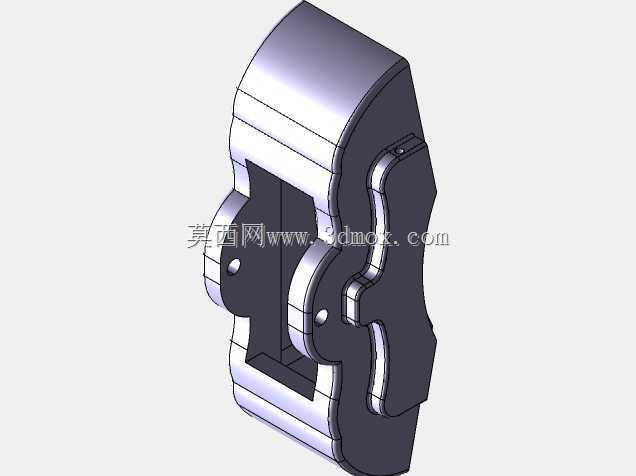

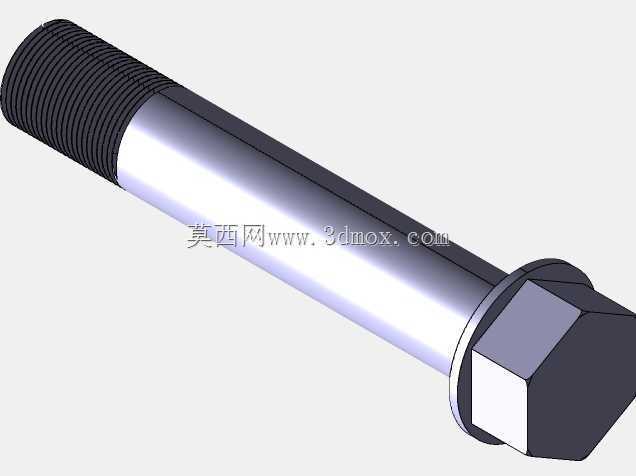

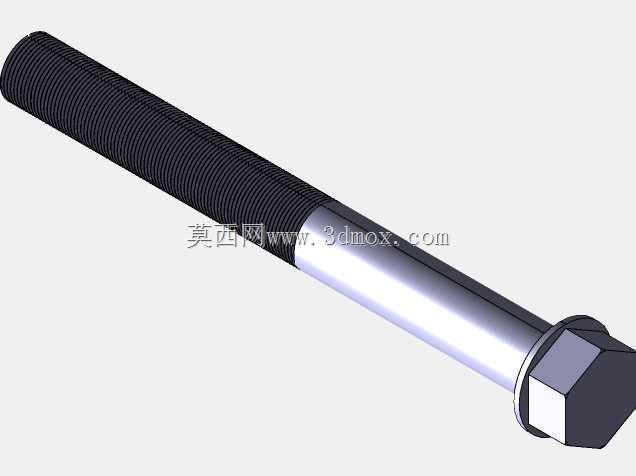

　　从结构组成来看，整套总成包含通风钻孔制动盘、浮动式制动卡钳、内外两组摩擦片、轮毂连接法兰、轮毂螺栓以及导向定位件。制动盘采用双层通风腔结构，两层盘面之间布置径向散热筋，车辆行驶时气流从盘体内侧进入通风道，顺着离心方向从外缘流出，直接带走摩擦产生的热量；盘面加工的阵列通孔一方面可以在摩擦过程中刮除摩擦片表面的磨屑，避免磨屑夹在片盘之间划伤制动面，另一方面也能排出高温下产生的摩擦气体，维持摩擦系数稳定。卡钳本体采用偏置开式结构，跨骑在制动盘外缘，仅单侧设置液压活塞，依靠卡钳沿导向销的浮动动作实现双侧夹紧，相比对置活塞卡钳零件数量更少，布置空间更紧凑，适配多数前置前驱家用车型的转向节安装空间。

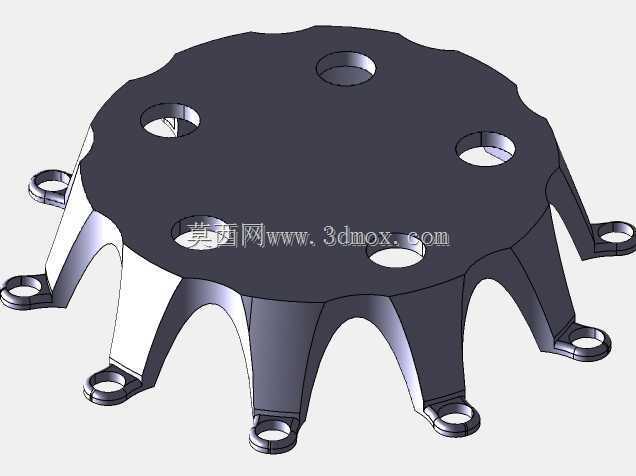

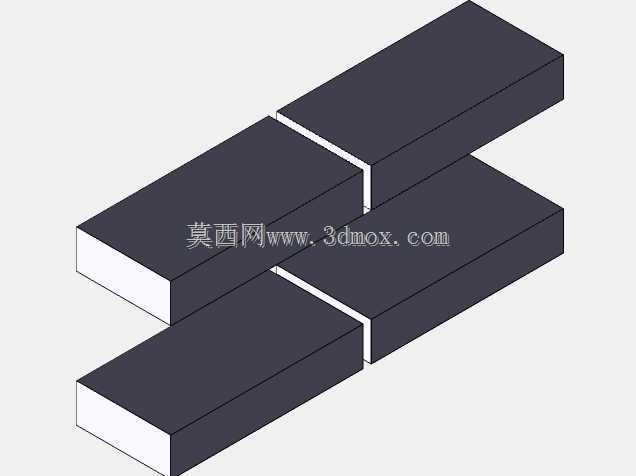

　　设计过程中首先要锁定的是和轮毂、转向节的安装边界：制动盘中心法兰的止口直径、螺栓孔分布圆直接和轮毂轴头匹配，装配后制动盘端面跳动需要控制在很小的公差范围内，否则低速制动时会出现踏板抖动、方向盘振颤的问题。卡钳的安装支架通过螺栓固定在转向节上，支架和卡钳之间的导向销需要保留合理的滑动间隙，既保证卡钳能够顺畅回位，又不能出现旷量导致摩擦片偏磨。摩擦片的背板和卡钳钳体之间设置消音弹片，制动释放状态下摩擦片和制动盘之间保留极微小的设计间隙，正常行驶时不会拖磨产生额外阻力，制动动作时又能立刻消除间隙建立夹紧力。

　　在整车布置阶段需要重点校核运动包络：转向轮打满角度时，卡钳外侧不能和轮毂辐条、悬架下摆臂发生干涉，制动盘外缘和防尘罩之间也要留出足够的热膨胀间隙，避免长时间高强度制动后盘体受热膨胀剐蹭周边零件。摩擦片的磨损极限位置也需要提前预留，当摩擦材料磨损到安全厚度时，报警片会接触制动盘发出尖锐提示音，提醒更换摩擦片，整个磨损行程内卡钳活塞都不会脱出缸体，密封矩形圈始终保持液压密封能力。

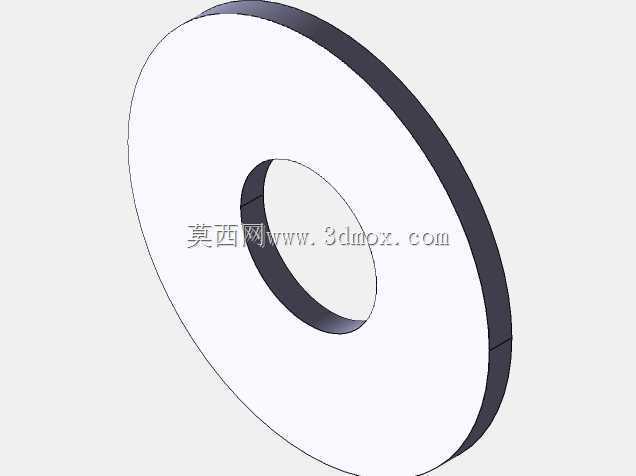

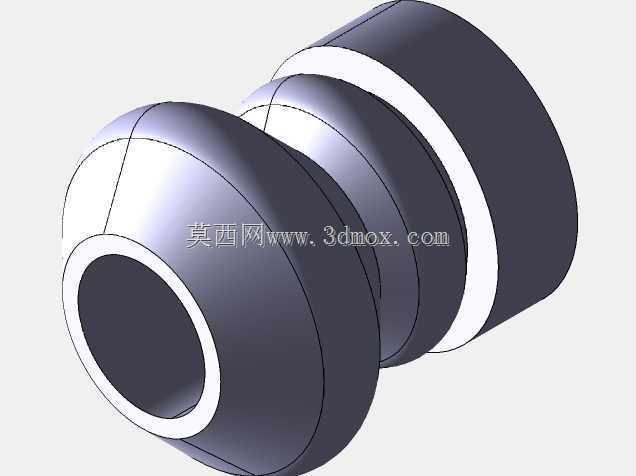

　　三维建模时需要分别还原每个零件的配合关系：制动盘和轮毂法兰采用止口定位+螺栓紧固，摩擦片的钢背卡槽和卡钳支架的导轨面间隙配合，活塞和缸体之间的橡胶密封圈既要封住高压制动液，还要在制动解除时依靠橡胶的回弹量带动活塞微量回位，自动调整摩擦片和盘面之间的间隙。这套结构的设计逻辑完全围绕制动效能、热稳定性、装配维护便利性展开，所有尺寸边界都可以直接对接底盘悬架的装配校核，能够用于制动系统结构教学、整车底盘布置参考以及零部件结构优化工作。
