四缸发动机排气歧管弯管结构设计

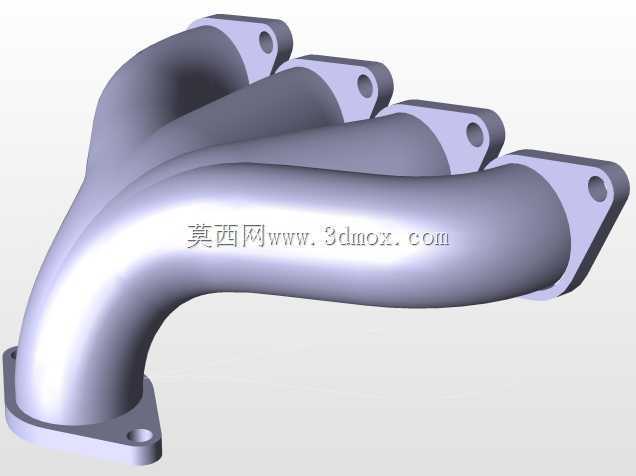

　　这套四缸发动机排气歧管采用等长弯管汇合式布局，四根独立弯曲支管从缸盖侧排气法兰出发，沿平滑弧形走向逐步收拢，最终汇入底部公共排气出口法兰，整体结构完全按照内燃机排气系统的实际气流路径构建。歧管上端四个分支法兰分别对应发动机气缸盖的四个排气道口，法兰面加工有定位螺栓孔，安装时配合密封垫片压紧在缸盖排气侧，下端汇合法兰对接下游排气管路或涡轮增压器入口，法兰孔位与接合面轮廓均按整机安装边界预留了足够的压紧空间。

　　从气流组织逻辑来看，各支管弯曲曲率经过平顺化处理，管身不存在急转折角与突变截面，能够有效降低排气脉冲在管路内的流动阻力，减少各缸排气之间的干涉窜气，提升气缸扫气效率。弯管走向在三维空间内分层排布，四根支管依次错开高度与横向位置，既避免了管身之间的结构干涉，也让整机外围的隔热罩、线束、冷却管路拥有充足的布置间隙。管身与法兰衔接位置做了圆滑过渡加厚处理，对应实际铸造工艺中的圆角补强结构，可降低发动机长期高温交变工况下衔接处的热应力集中，减少开裂失效风险。

　　在整车与台架应用场景中，这类歧管既适配自然吸气小排量四缸汽油机的排气导出需求，也可作为涡轮增压机型的涡轮前段排气汇集部件，工作过程中直接承接气缸排出的高温废气，需要兼顾结构强度、热变形补偿与气流顺畅性。建模过程中完整还原了支管的变曲率弯弧形态、两端法兰的螺栓孔分布、法兰凸台厚度以及管身汇合处的融合曲面，各支管内壁流道连续顺滑，没有多余的凸起或凹陷结构。

　　安装边界方面，上端四组法兰的孔间距严格匹配缸盖排气口的标准排布尺寸，法兰平面度满足密封压紧要求，下端出口法兰的朝向与接口尺寸适配后段排气系统的对接位置，整体外轮廓在发动机舱内的占用空间经过避让校核，不会与周边的缸体附件、防火墙、散热部件发生运动干涉。结构细节上，法兰接合面保留了均匀的密封压紧宽度，管身壁厚按照高温铸铁铸造件的常规工艺厚度设计，弯曲段的最小曲率半径满足铸造拔模与成型要求，不需要额外采用复杂拼焊工艺即可一体铸造成型。针对热膨胀问题，弯管的弧形走向本身具备一定的柔性形变余量，能够在发动机冷热交替过程中吸收部分热伸长量，降低法兰连接面受到的附加载荷。

　　从工程校验角度出发，该三维结构可直接用于后续的流场仿真分析，评估各缸排气的流速分布、压力损失与脉冲干扰情况，也可开展热结构耦合计算，校核不同工况下管身的温度场、热应力与变形量，为后续的工艺试制、模具开发与整机匹配提供完整的结构依据。模型完整呈现了排气歧管从分支到汇合的全部几何特征，没有省略安装法兰、螺栓孔等关键装配结构，能够直接用于装配干涉检查、管路布局验证与零部件选型参考。
