双十字轴式万向联轴器精密结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:779393
  • 双十字轴式万向联轴器精密结构
  • 双十字轴式万向联轴器精密结构
  • 双十字轴式万向联轴器精密结构
  • 双十字轴式万向联轴器精密结构
  • 双十字轴式万向联轴器精密结构
  • 双十字轴式万向联轴器精密结构
  • 双十字轴式万向联轴器精密结构

  在各类需要补偿两轴间角向偏移的传动链路里,双十字万向节始终是解决非共线轴动力传递的核心基础件。这套结构采用两段十字轴串联布置,相比单节万向节,能够在输入轴与输出轴存在较大空间夹角的工况下,抵消单节传动带来的瞬时转速波动,让两端轴的角速度保持恒定,这一特性在精密进给机构、小型设备传动轴、工装夹具联动部位尤为实用。

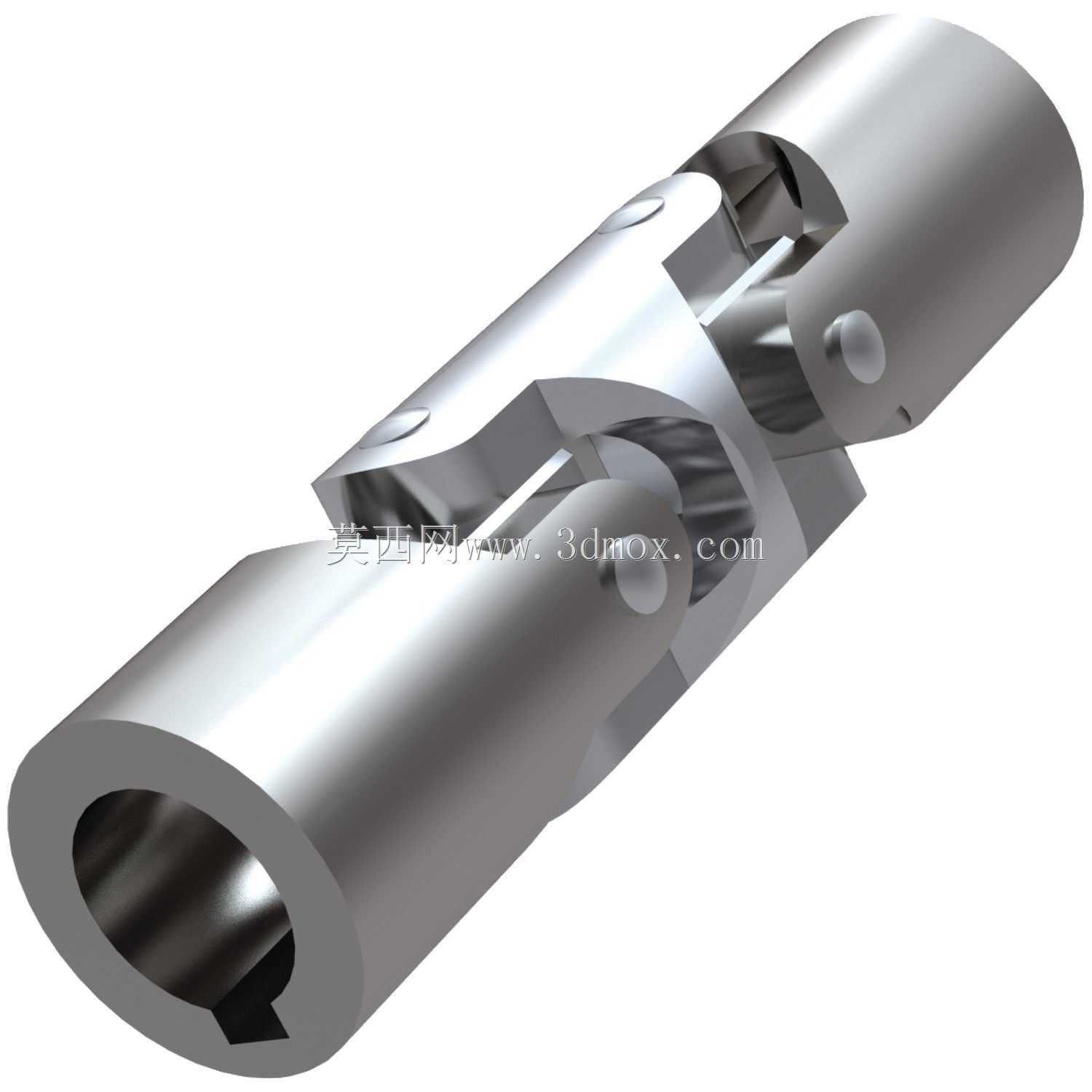

  从实际装配边界来看,零件两端为带内孔的圆柱套筒结构,内孔预留了键槽配合位,现场安装时可通过平键或者紧定螺钉将套筒与待连接的轴端锁紧,套筒外圆为完整圆柱面,没有额外突出的法兰凸缘,整体径向占用尺寸紧凑,在布局空间狭窄的设备腔体内也能顺利布置。整套组件的轴向长度由两节叉架、中间连接叉以及十字销轴共同累加确定,设计时预留的铰接摆动间隙,允许单节叉架绕十字轴轴线在一定角度范围内自由偏转,两节串联之后可适应空间内任意方向的小角度偏斜,既可以补偿安装时两轴的对中误差,也能适应设备运行过程中因机架振动、构件形变带来的轴系相对位移。

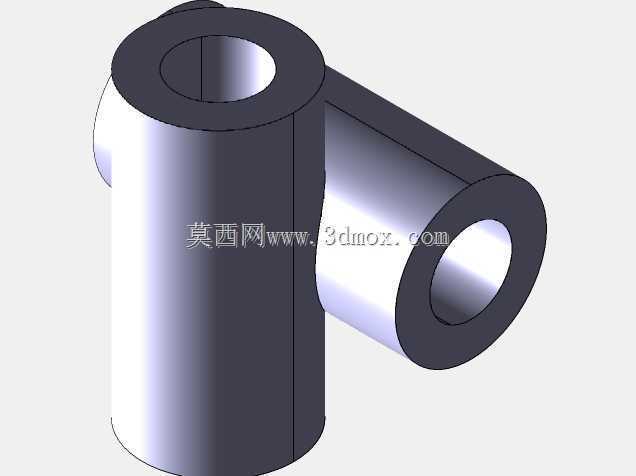

  结构拆分来看,每一组铰接单元都包含两个相向布置的U型传动叉、一枚十字形销轴,十字轴的四个轴颈分别嵌入两侧叉架的销孔内,销孔与轴颈之间为转动配合,工作时叉架带动十字轴同步回转,同时十字轴可在销孔内相对转动,以此适应两叉之间的夹角变化。中间的连接构件同时作为前后两节万向节的共用叉架,将两组十字铰接单元串联为整体,输入端的角位移经过第一节万向节传递到中间件,再经由第二节万向节传递到输出端,当合理布置两节叉的相位角时,即可实现输入输出转速的等速传动,避免单万向节固有的角速度周期性脉动,减少传动过程中的冲击、振动与附加载荷。

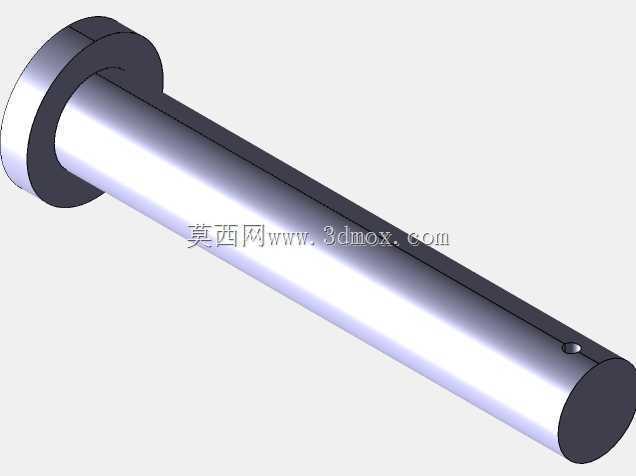

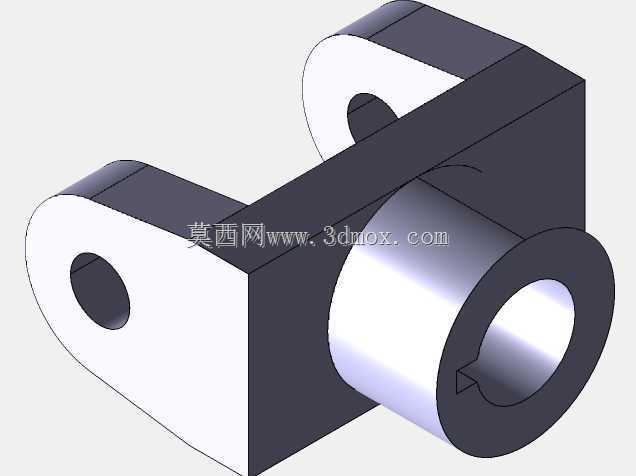

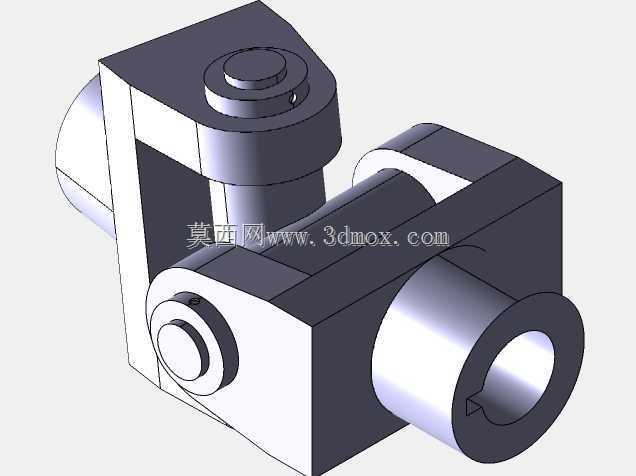

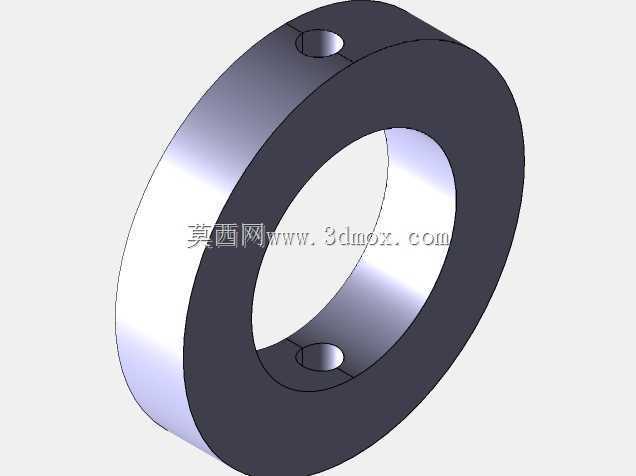

  建模过程中首先完成两端套筒的基体特征,在套筒一端拉伸成型U型叉臂,叉臂上同轴加工出用于安装十字轴的销孔,保证两侧销孔的同轴度公差,避免铰接时出现卡滞。十字轴零件采用四轴正交的对称结构,四个轴颈的轴线两两垂直且交于同一点,该交点即为单节万向节的摆动中心,两节万向节的摆动中心沿传动轴线方向保持设定间距,确保偏转运动互不干涉。装配环节先将首节十字轴放入输入叉的两叉臂之间,对齐销孔后装入销轴并做轴向限位,再将中间连接叉的一端与首节十字轴剩余两个轴颈配合,随后以相同装配逻辑完成第二节十字轴与输出端套筒叉架的配合,所有铰接位置保留合理的转动间隙,既不能间隙过大导致传动回差,也不能间隙过小造成转动别劲。

  这类传动件常见于小型试验设备的动力输出端、轻工机械的联动转轴、改装工装的角度可调传动部位,当两根传动轴无法保证严格同轴、或者工作中轴的相对角度会发生变化时,刚性联轴器无法适配这类偏移,而万向接头可以在持续传递扭矩的过程中自由适应角度变化。外形上整套零件为全金属机加工风格,圆柱套筒外圆光滑无多余凸起,铰接部位的叉臂做了贴合受力方向的加厚处理,传递扭矩时作用力从套筒经键连接传到叉臂,再通过十字轴的轴颈完成力流传递,薄弱的销孔接触位置通过足够的配合接触面积分散压应力,避免长期交变载荷下出现孔边变形。现场选型布置时只需要确认两端内孔与待接轴径匹配、套筒外径不与周边防护构件发生碰撞、轴向总长满足两轴端的间距要求,同时校核铰接摆动的角度范围在机构极限行程内不会出现叉臂互相碰撞,即可完成该传动部件的装机适配。
