交流稳压器档位调节旋钮结构件

　　该档位旋钮主要应用在交流稳压器前面板的档位切换区域，属于人机交互操作件，操作人员通过旋转旋钮带动内部档位开关轴转动，完成不同电压档位、工作模式的切换动作，在供电电压波动工况下，配合稳压器调压机构实现输出电压的稳定调节，也可迁移用于小型工控设备、测试仪器、电源柜等需要多档位旋转切换的面板场景。

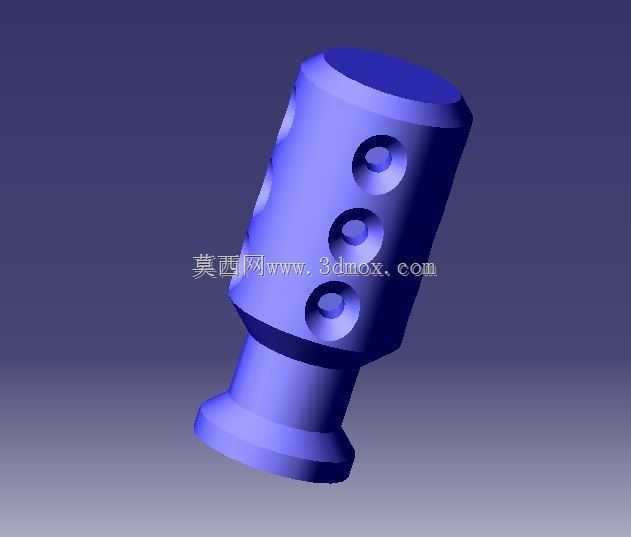

　　从实际装配逻辑来看，旋钮下部为缩径插接轴段，轴端做扩边法兰结构，安装时直接套入设备面板内侧伸出的档位开关D型轴或者花键轴，部分同结构旋钮会在轴孔内加工防转扁位，避免旋钮转动时和开关轴出现打滑空转；下端法兰盘贴合面板外侧表面，既限制旋钮推入面板的轴向行程，也遮挡面板安装孔的加工毛刺与装配缝隙，提升面板外观整洁度。旋钮主体为圆柱握持段，直径适配成年人手指捏持旋转的操作尺寸，轴向高度预留足够的握持接触面积，操作人员旋转施力时不会出现滑手问题。

　　旋钮圆柱侧壁沿周向均匀加工三处内凹沉孔，这类沉孔在实际使用中有两个核心作用：其一作为档位标识的嵌装位，可在沉孔内嵌入钢珠、色标或者标识点，对应面板上印刷的档位刻度，旋钮转动时沉孔对准刻度即可直观反馈当前所处档位，无需操作人员额外记忆旋钮转角；其二作为防滑结构，凹陷结构增加手指和旋钮侧壁的接触摩擦力，即使操作人员手上沾有少量灰尘、油污，旋转施力时也不会出现脱手打滑的情况。旋钮上端面做平切倒角处理，没有尖锐棱角，操作人员日常触碰、调整时不会划伤手部，也避免设备搬运过程中旋钮边角磕碰面板或者其他零部件造成崩缺。

　　建模过程中优先保证装配关联尺寸的精度：下部插接轴的内径需要和配套档位开关的输出轴做间隙配合，单边间隙控制在0.05-0.1mm区间，既可以轻松将旋钮压装到开关轴上，又不会因为间隙过大导致旋钮转动旷量；下端法兰的外径需要大于面板开孔直径2mm以上，保证法兰可以完全覆盖开孔，不会出现旋钮从面板孔中脱出的问题；侧壁三处沉孔的周向夹角需要和内部档位开关的档位转角一一对应，比如三档位开关每档旋转角度为120度时，三处沉孔刚好沿周向120度均匀分布，旋钮转到对应档位时沉孔正好对准刻度线，不会出现档位标识错位的问题。

　　结构设计上该旋钮采用一体化成型思路，整体无额外装配零件，适合注塑批量加工，外壁壁厚保持均匀，避免注塑过程中出现缩痕、变形；握持段和下部插接轴的衔接位置做过渡圆角，降低应力集中，旋钮反复插拔、旋转受力时衔接位置不会出现断裂。安装边界方面，旋钮装入面板后，上部圆柱段高出面板表面的高度控制在20-30mm区间，既保证足够的握持长度，也不会因为突出过高被设备搬运过程中的外物剐蹭误碰，导致档位意外切换；旋钮旋转全程和面板上的其他按钮、指示灯预留足够安全间距，转动过程中不会和相邻操作件发生运动干涉。
