大电流200A熔断器安装底座结构设计

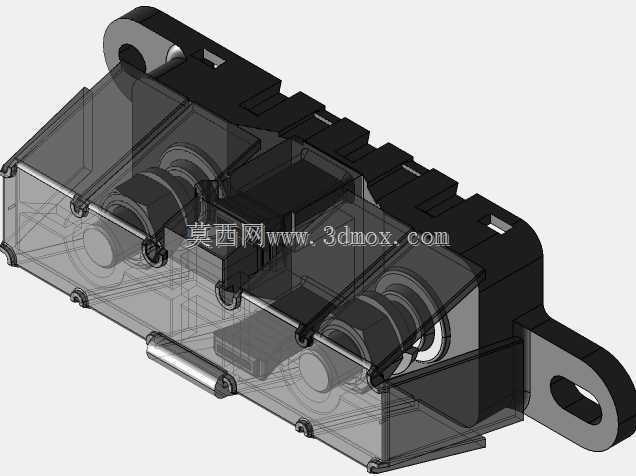

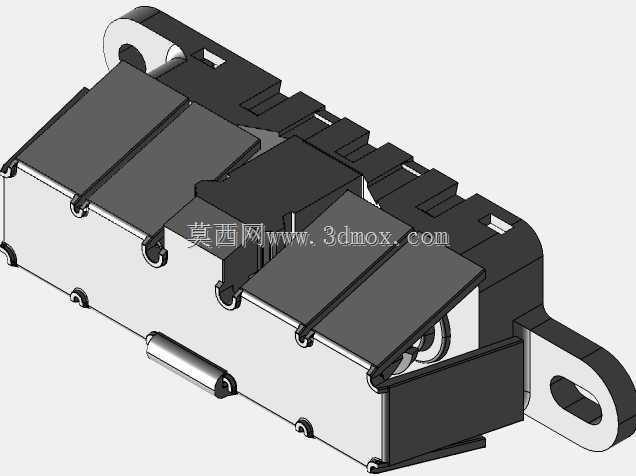

　　这款200A保险丝座主要面向低压配电、电源柜、储能系统、工业控制设备以及大功率用电终端的过流保护安装场景。在实际设备布置中，熔断器承担回路短路和过载切断的关键作用，而底座并非简单的夹持件，它需要同时保证熔丝可靠定位、导电接触稳定、安装固定牢固以及后期维护更换方便。模型采用透明化表达后，可以清楚看到壳体内部的导电件、夹持弹片、连接端子、定位筋位和外部安装耳的配合关系，便于结构工程师在整机布局阶段判断干涉、走线空间和拆装路径。

　　从功能特性看，该底座针对大电流工况设计，两侧导电接触区域需要与熔断器端部形成稳定压紧面，降低接触电阻，避免长期通电后因局部发热造成端子松动或塑料壳体变形。壳体内部设置了多道隔离与限位结构，使熔断器装入后轴向位置明确，不会因设备振动、运输冲击或检修插拔而偏移。两端带孔安装耳向外延伸，孔位可直接穿过螺钉固定在面板、安装梁或电气底板上；耳板与主体之间保留过渡加强形态，能够减少拧紧螺钉时壳体根部应力集中。对于需要频繁检修的柜内场景，这种外露固定方式比隐藏式卡扣更利于装配，也方便在有限空间内使用标准工具操作。

　　设计思路上，模型没有追求复杂外观，而是围绕电气安全和装配可行性展开。外壳轮廓呈长条状，主体上方设置阶梯形挡边和分区槽位，既可以增加塑料件刚性，也能形成熔断器容纳区域的边界。内部金属件沿长度方向布置，与外部接线位置形成短路径导电连接，有利于减少弯折和额外转接。透明视图中可见的圆柱状熔丝容纳空间、两侧支撑壁以及底部加强肋，均服务于同一目标：在熔断器插入、压紧和受热膨胀时，让载荷传递到壳体主要承力结构，而不是集中在薄壁位置。

　　外形尺寸与安装边界方面，该件属于紧凑型大电流保护座，长度方向由熔断器规格决定，宽度方向需要预留手部插拔和接线端子操作空间，高度方向则要兼顾壳体绝缘距离与上方导线弯曲半径。安装耳位于主体两端，固定孔中心距是整机布局时最关键的边界参数；在柜体或设备底板上开孔时，除孔位本身外，还应在底座周围留出熔断器更换空间，避免相邻铜排、线槽或元器件遮挡插拔方向。底座下方不宜完全贴死不平表面，适当的平整支撑区可防止螺钉锁紧后壳体翘曲；若安装在喷涂板或钣金折弯件附近，还需核对耳板厚度、沉头空间以及螺钉头与导电部位的绝缘间隙。

　　在工程应用中，这类底座常与铜排、导线端子、隔离开关和电源模块协同布置。建模时需要重点检查熔断器装入后的最高点、接线后端子外轮廓、安装耳下方贴合面以及壳体侧面与相邻导线的安全距离。对于振动较强的设备，还可在固定孔处增加垫圈或采用防松螺钉，使底座在长期使用中保持位置稳定。整体结构强调可靠夹持、清晰绝缘、便于固定和维护，是大功率电气回路中连接保护元件与设备基体的重要基础部件。
