家用卡丁车转向连接结构三维设计

　　在小型休闲游乐载具的结构设计领域，家用卡丁车的转向系统直接决定了驾驶操控的精准度与行驶安全性，本次呈现的转向连接结构，是转向传动路径中衔接转向柱与转向横拉杆的核心承载构件。从实际应用场景来看，这类结构多用于低底盘、小轴距的家用休闲卡丁车，适配铺装路面、小型游乐场地的非竞速类休闲驾驶需求，不需要承受专业竞速卡丁车的高强度冲击载荷，但对转向旷量控制、安装便捷性有较高要求，毕竟这类设备多面向家庭用户，日常拆装维护的门槛不能过高。

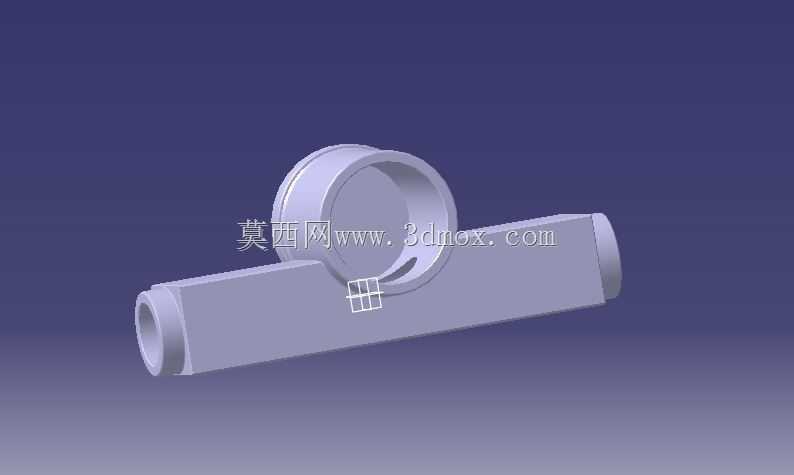

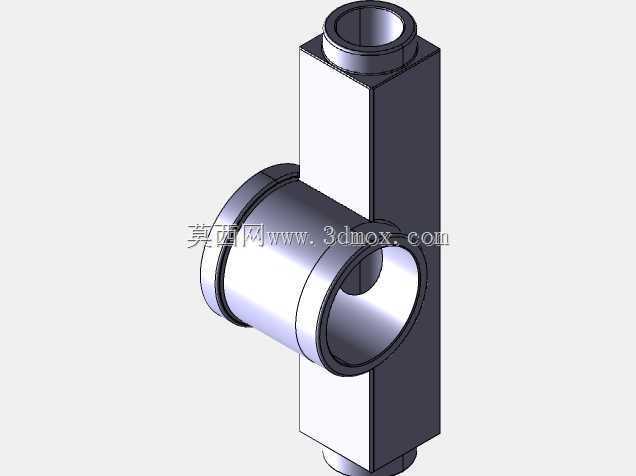

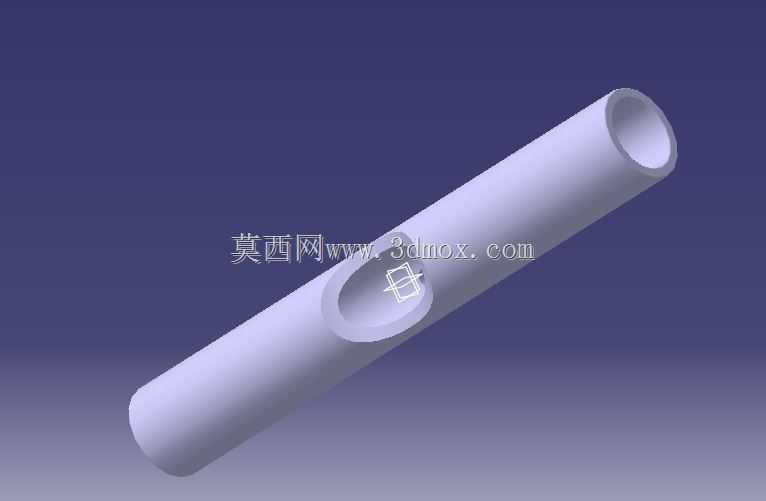

　　从功能特性上看，该构件承担着转向力矩的转向传递作用，驾驶员转动方向盘的力矩通过转向柱传递到该构件后，会被分解到两侧的横拉杆上，带动车轮完成偏转，实现转向动作。构件上的筒状对接结构用于和转向柱的下端轴段配合，横向延伸的杆状结构两端预留了横拉杆的安装铰接位，铰接位的同轴度公差控制在0.05mm以内，避免转向过程中出现卡滞、两侧转向角度不一致的问题。和专业竞速卡丁车的转向构件相比，这个结构做了集成化设计，把原本需要分体装配的转向摇臂和连接座整合为一体，减少了装配时的紧固件数量，也降低了多个连接点带来的旷量累积风险。

　　设计思路上，首先考虑的是家用场景下的加工可行性，整体结构没有复杂的异形曲面，所有的安装面、配合面都可以通过常规的三轴铣削加工完成，不需要定制特殊刀具，小批量加工的成本控制在较低区间。其次是安装边界的适配，横向杆段的总长度控制在180mm，筒状配合结构的外径为62mm，内径预留了20mm的转向柱穿装空间，整个构件安装后不会和卡丁车的前车架防撞梁、脚踏安装位产生干涉，适配市面上多数轴距在1200-1400mm区间的家用卡丁车车架。构件的壁厚设置为4mm，在满足日常休闲驾驶的强度要求前提下，尽可能降低构件自重，减少转向时的操作力矩，让未成年使用者也能轻松转动方向盘。

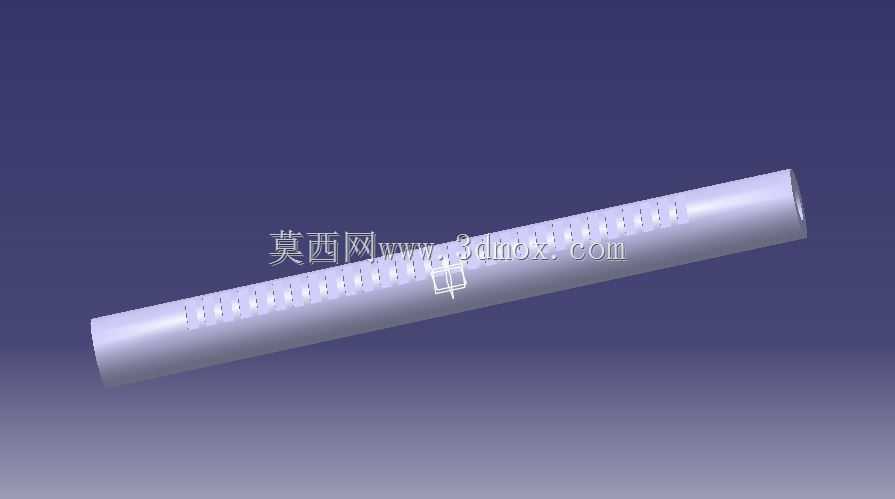

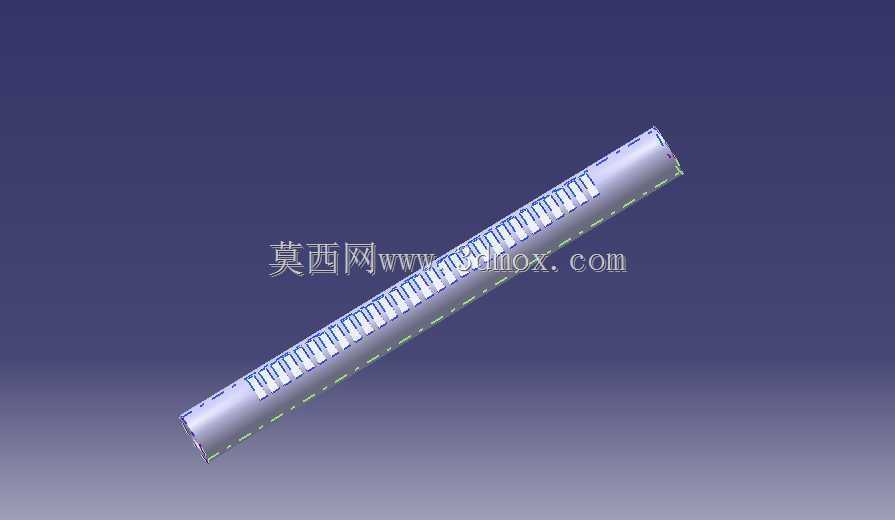

　　在结构细节处理上，筒状结构和横向杆段的衔接位置做了圆弧过渡处理，避免应力集中，经过受力仿真验证，在转向轮受到单侧500N的侧向冲击时，衔接位置的最大应力为127MPa，远低于常用6061铝合金的屈服强度，不会出现断裂变形的问题。横向杆段两端的铰接孔采用了通孔设计，配套的铰接销轴可以从一侧直接穿装，不需要在孔内加工内螺纹，降低了加工难度，同时铰接位置预留了2mm的间隙调整空间，可以根据不同的车架安装误差微调横拉杆的初始长度，保证前轮前束值处于合理区间，减少行驶过程中的轮胎异常磨损。

　　从实际装配逻辑来看，该构件的安装不需要特殊工装，只需要将转向柱下端插入筒状结构后，用侧面的紧定螺钉完成周向固定，再将两侧横拉杆的球头销穿入横向杆段两端的铰接孔，锁紧开口销即可完成装配，整个装配过程单人操作耗时不超过15分钟，后期维护时如果出现球头磨损，只需要单独更换横拉杆球头，不需要更换整个连接构件，降低了后期的使用成本。另外，构件的所有外露棱边都做了R2的圆角处理，避免装配和维护过程中划伤操作人员，也符合小型游乐设备的安全设计规范。

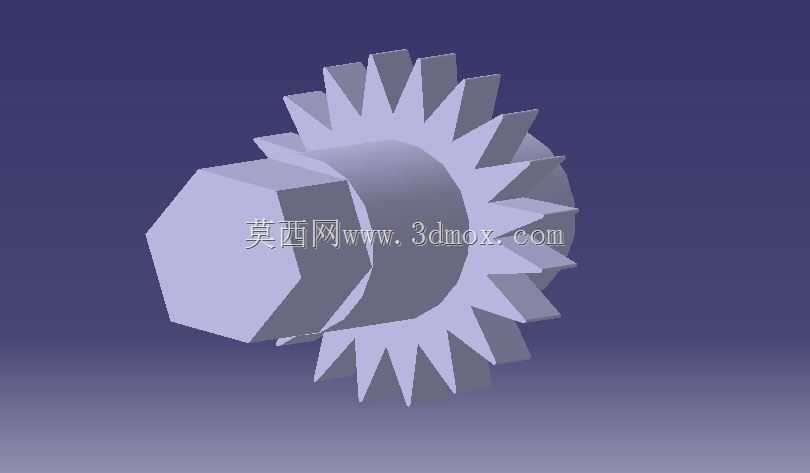

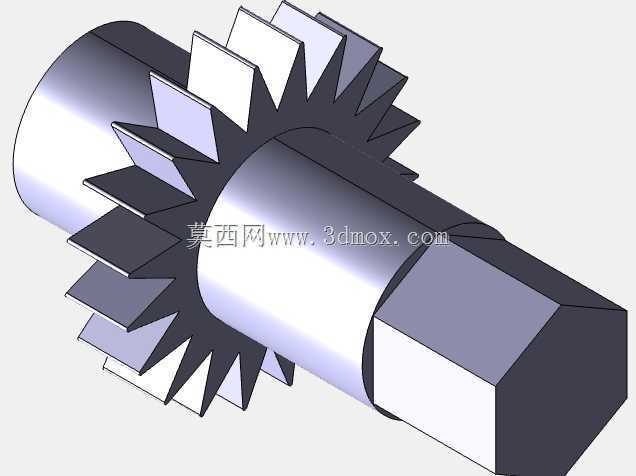

　　在转向传动比的匹配上，该构件的摇臂有效长度设置为70mm，配合直径300mm的方向盘，转向总圈数控制在1.5圈即可完成从最左到最右的全行程转向，既不会因为转向比过小导致转向过于灵敏、驾驶时容易出现方向打过头的问题，也不会因为转向比过大导致转向操作沉重，适配休闲驾驶的操控需求。筒状结构的内壁预留了键槽安装位，可以选择平键连接或者紧定螺钉连接两种固定方式，适配不同结构的转向柱设计，提升了构件的通用适配性。
