单缸发动机曲柄连杆活塞总成结构

　　这套三维数模围绕小型往复式内燃机最核心的运动转换单元展开，把活塞、连杆、曲轴以及支撑用的缸体框架整合在同一装配环境中，适合用于机械原理演示、教学样机开发、小型动力装置前期方案校核，也可以作为非标设备中需要直线—旋转运动转换机构时的参考结构。实际工程里，这类总成常见于通用小型汽油机、单缸柴油机、教学解剖样机以及部分实验台架；它承担的任务非常明确：活塞承受燃烧膨胀产生的轴向推力，经连杆传递给曲轴，再把往复直线运动转化为连续旋转扭矩，向外输出动力。

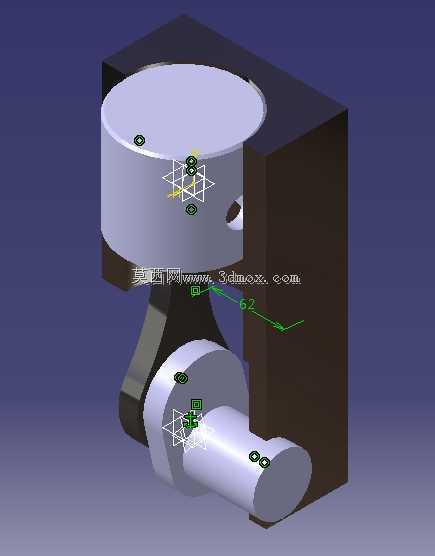

　　从结构组成看，模型没有堆砌外围附件，而是把注意力集中在运动链本身。上部圆柱形活塞位于缸筒区域，外圆面与缸壁形成滑动配合，活塞销位置用于连接连杆小头；下部曲轴具有主轴颈和曲柄销，连杆大头绕曲柄销回转；中间连杆则通过大小头孔分别与活塞销、曲柄销形成铰接。后方深色块状构件相当于简化缸体或机架，用于限定缸筒轴线、曲轴轴线以及两者之间的中心距，也为后续增加轴承座、缸盖、螺栓、飞轮等零件留出安装边界。

　　建模思路上，这种简化表达有利于先验证机构几何关系，而不是过早陷入细节。曲柄半径与连杆长度决定活塞行程、运动规律和侧向力大小；缸体上活塞运动轴线与曲轴回转中心必须保持垂直且共面，否则在真实运动中会出现卡滞、偏磨或附加弯矩。数模中保留了关键装配参考和尺寸标注，使设计者能够直观看到连杆在上下止点附近的姿态变化，也便于检查活塞在下止点时是否与曲轴平衡块、缸体下部发生干涉。

　　外形与安装边界方面，总成主体由直立缸筒段、下部横向曲轴支承段以及后侧连接框架构成，整体轮廓接近L形布置。活塞沿竖直方向往复，曲轴沿水平方向布置，动力输出端可沿曲轴轴线向外延伸。若用于教学台架，外围需要预留曲轴旋转空间、连杆摆动空间和观察窗口；若用于真实动力设备，则需在该骨架基础上补充气缸盖、气门机构、润滑通道、冷却结构、飞轮连接面和底壳安装面。模型中活塞顶部、连杆杆身、曲轴轴颈和缸体支撑面之间的相对位置，能够直接作为运动包络分析的起点。

　　功能特性上，该结构体现了曲柄连杆机构的典型工作逻辑。活塞在上止点附近时速度低、扭矩传递角度不利，但燃烧压力最高；下行过程中，连杆摆角逐渐变化，轴向力被分解为推动曲轴旋转的切向分力和压向缸壁的侧向分力。设计时需要关注连杆长度与曲柄半径的比值：比值过小，连杆摆角增大，活塞侧向力和缸壁磨损趋势上升；比值过大，则机构高度增加，整机紧凑性下降。对于小型发动机而言，往往在振动、重量、强度和安装空间之间取折中。

　　从三维工程应用角度看，该数模还可用于运动仿真前处理。通过给曲轴施加旋转驱动，可检查活塞位移、速度、加速度曲线，观察连杆在缸体内部的摆动范围；通过装配约束，可以确认活塞销、曲柄销、主轴颈三处回转副的同轴关系；通过干涉检查，能够发现曲轴回转时平衡块与缸体、连杆大头与机架、活塞下缘与曲轴箱之间的潜在碰撞。对于初学者，这类模型比复杂整机更容易理解内燃机的机械本质；对于结构工程师，它则提供了一个可继续细化的动力模块基础。

　　在后续细化中，活塞部分需要增加环槽、销座、壁厚和顶部燃烧室形状；连杆需要区分杆身截面、大小头衬套、轴承宽度和润滑孔；曲轴需要补充圆角、平衡块、键槽或法兰接口；缸体则需要完善主轴轴承孔、缸套配合面、螺栓孔、筋板和曲轴箱开口。若面向3D打印或演示样机，还应根据材料强度放大关键截面，并在运动副处预留间隙；若面向真实制造，则需进一步校核疲劳强度、轴颈磨损、热膨胀和润滑路径。整体而言，该总成抓住了发动机机械系统中最基础也最关键的运动与支撑关系，结构清晰、边界明确，适合作为原理验证和方案设计阶段的三维参考。
