直列四缸发动机曲柄连杆配气总成

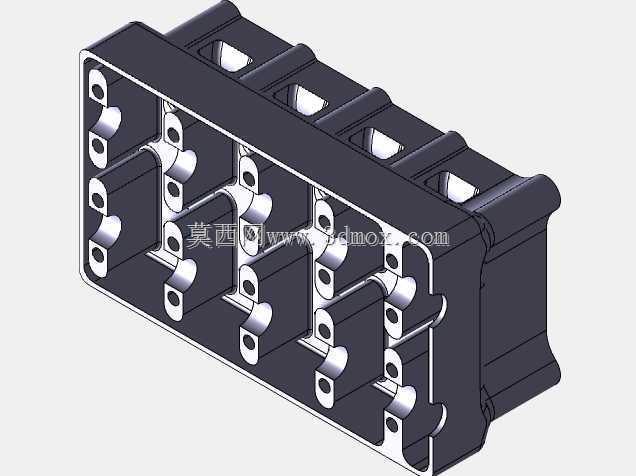

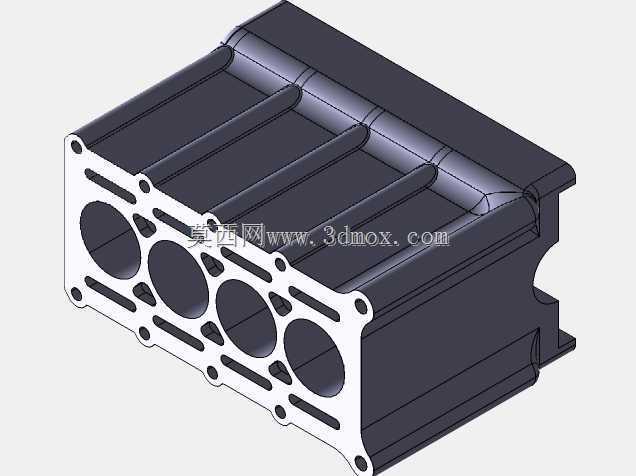

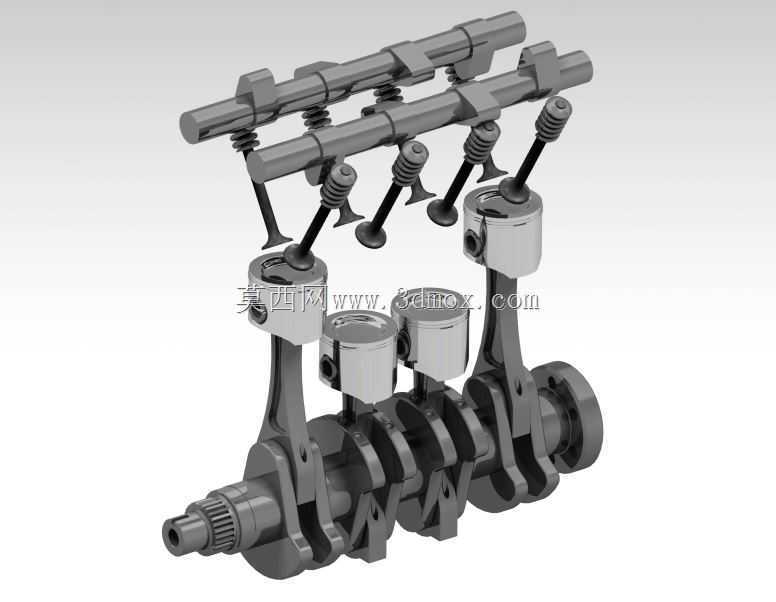

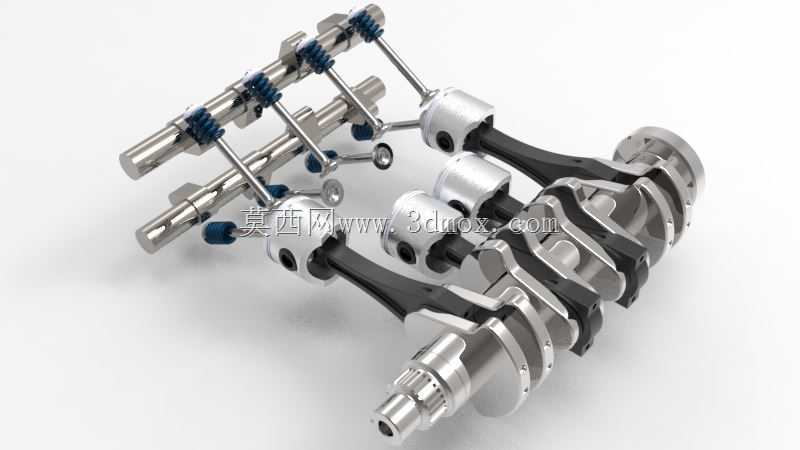

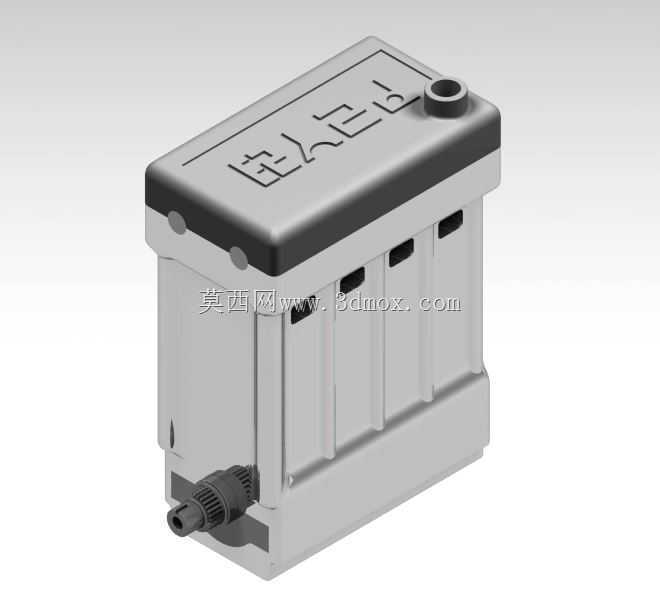

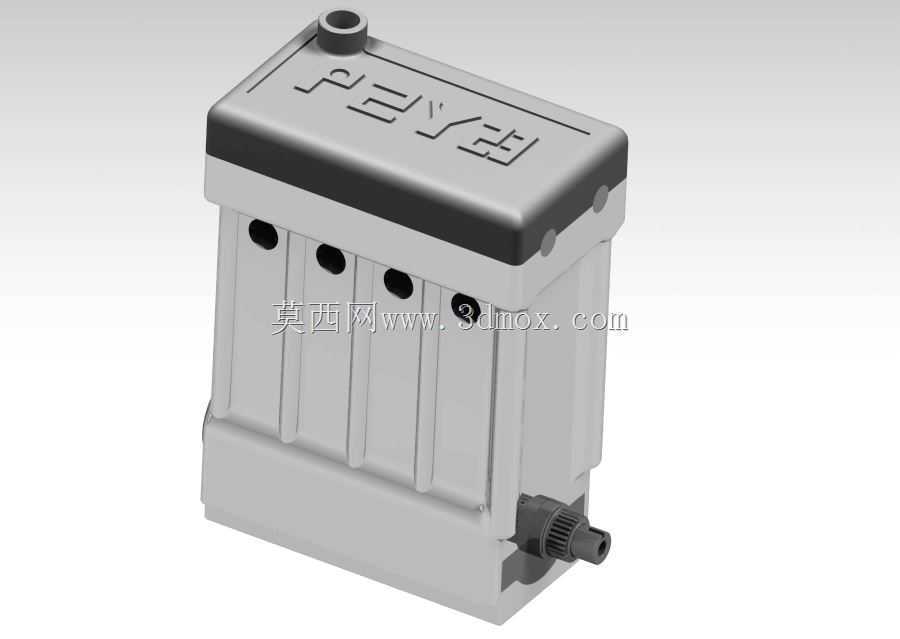

　　这套直列四缸往复式内燃机核心运动总成，覆盖乘用车、轻型商用车常规动力单元的全部核心运动部件，包含曲轴、活塞连杆组、顶置凸轮轴、气门摇臂、气门弹簧、正时传动定位结构，是整车动力输出的核心载体。从整车装配边界来看，总成轴向长度适配常规横置前驱家用车机舱布局，曲轴两端分别预留前端皮带轮安装轴颈、后端飞轮连接法兰，轴向定位台阶公差控制在0.02mm级，缸体对接的主轴颈中心距严格匹配量产1.5-2.0L排量直列四缸机型的通用安装孔位，连杆大头侧向间隙、活塞在上止点的凸出高度都预留了常规量产机型的压缩比调整空间，不需要额外修改缸体、缸盖的安装基面就能直接适配同系列量产动力的机舱布置。

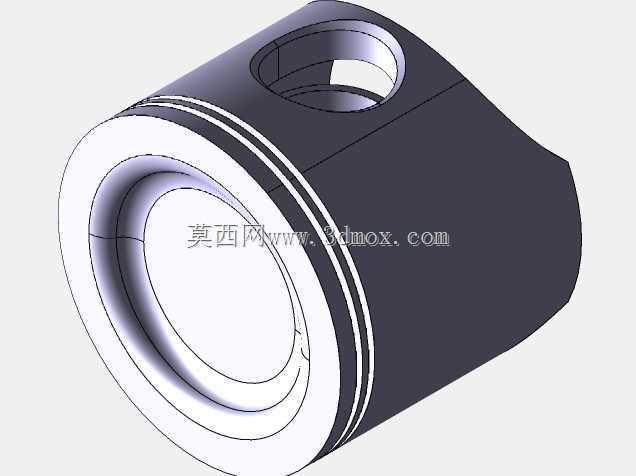

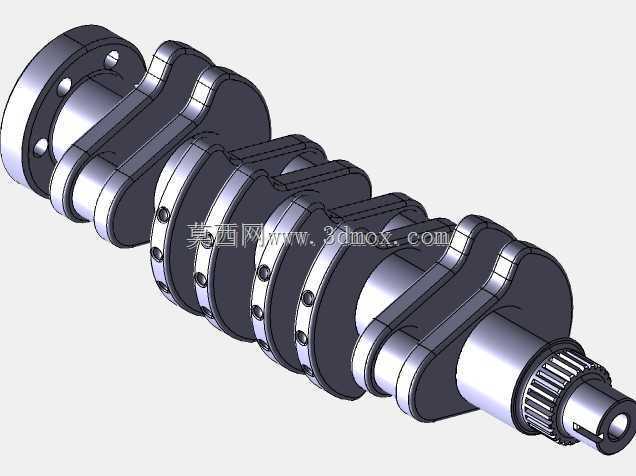

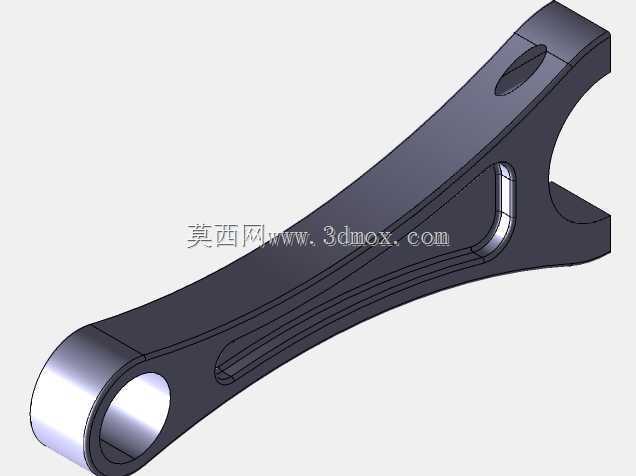

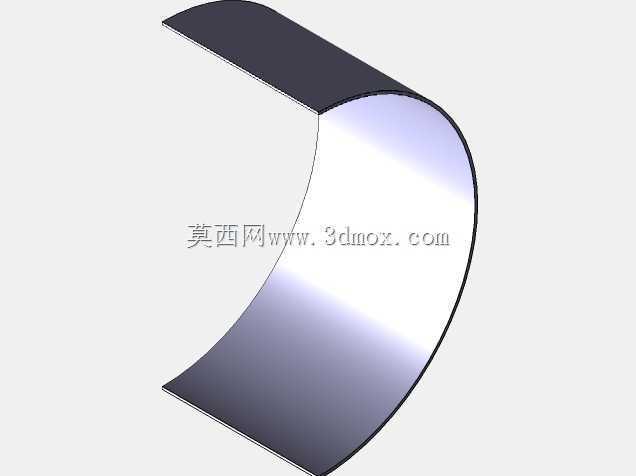

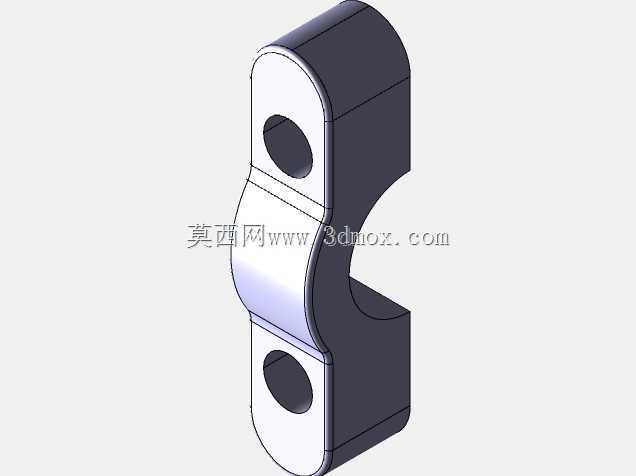

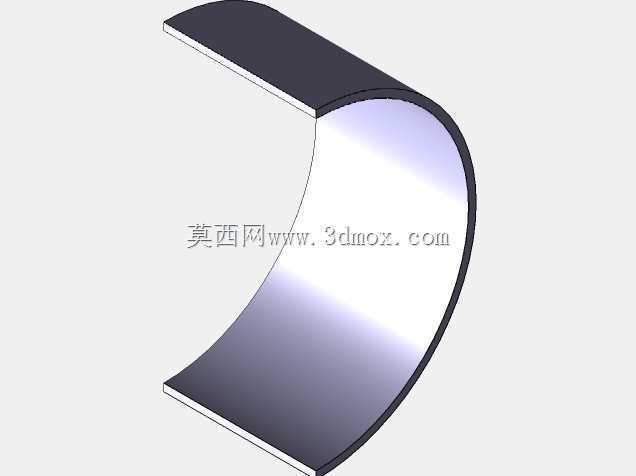

　　建模过程中优先还原了运动副的实际配合逻辑，没有做无意义的外观简化：曲轴的四个连杆轴颈按照1-3-4-2的点火顺序错开180度相位，平衡重的轮廓完全按照往复惯性力抵消的实际配重逻辑绘制，不是单纯的圆弧拉伸造型；连杆采用胀断式大头结构，大头盖与杆身的定位锯齿、螺栓孔的同轴度约束都在装配关系里做了限位，活塞的环槽位置、活塞销座的加强筋、裙部的型线退让区域都按照实际工作受热膨胀的设计逻辑做了区分，没有把活塞做成等壁厚的实心圆柱。

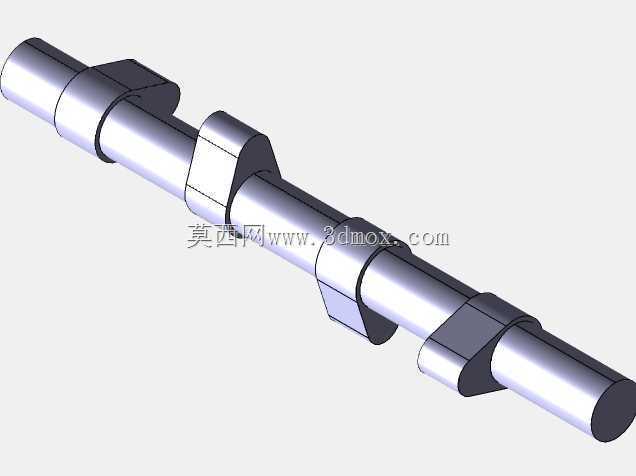

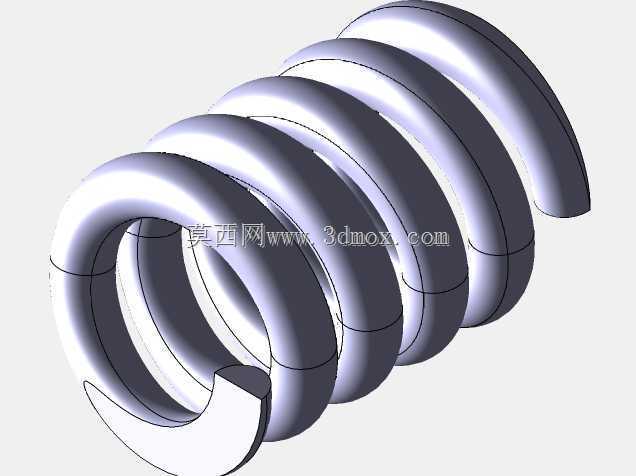

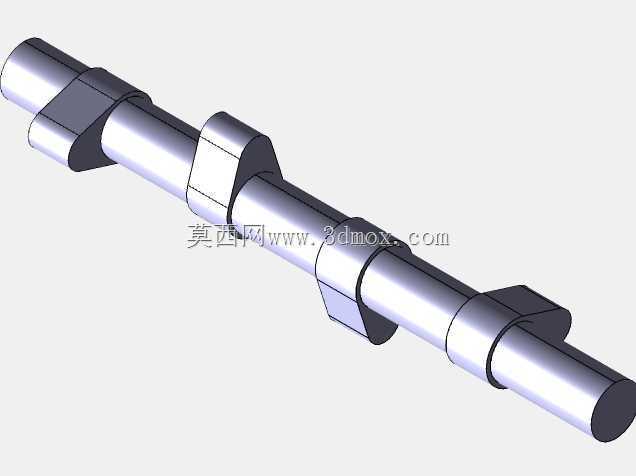

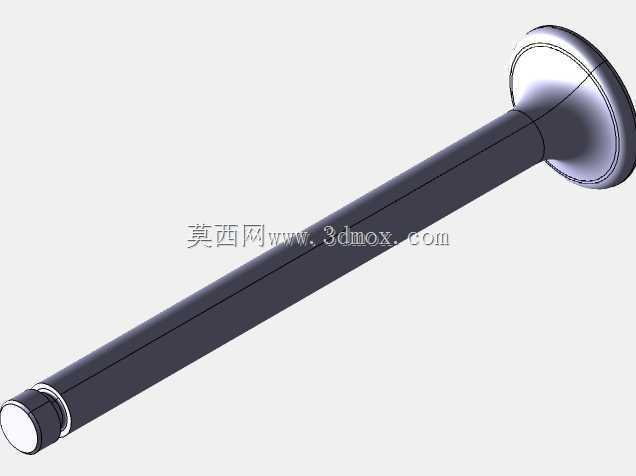

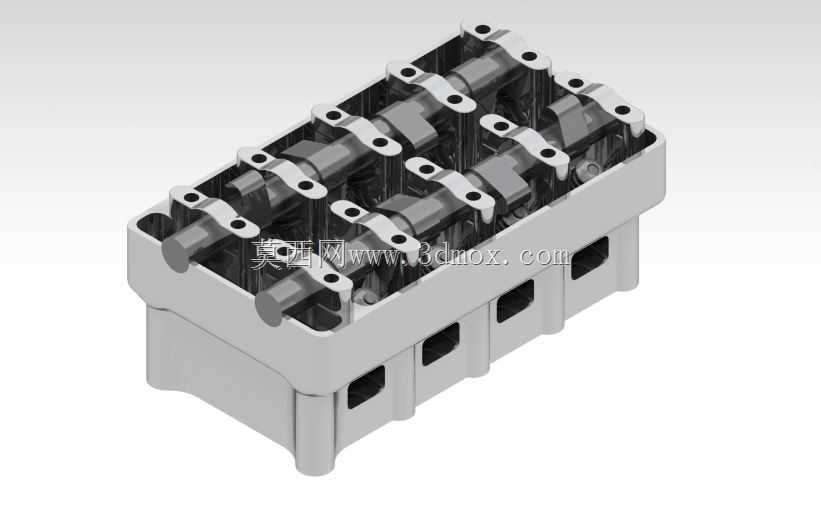

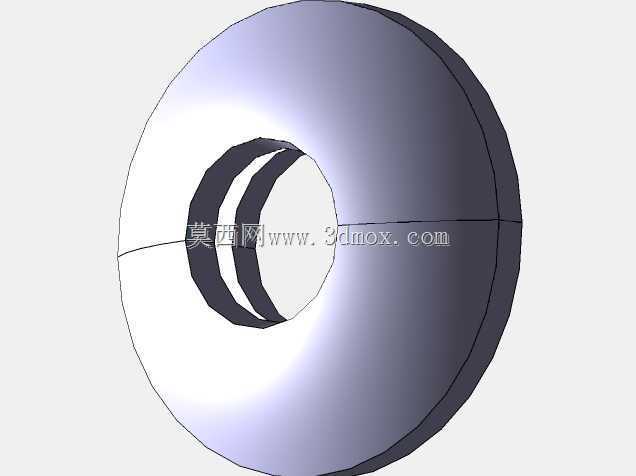

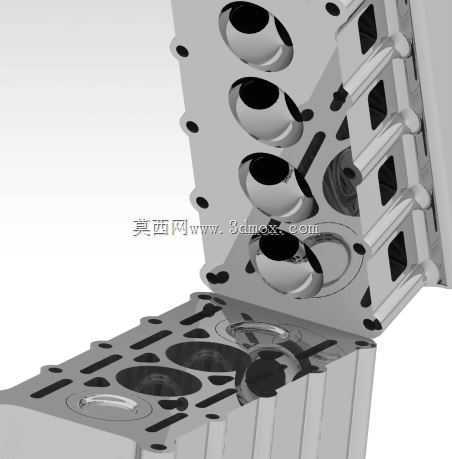

　　配气机构部分采用双顶置凸轮轴布局，进排气凸轮的型线对应气门升程曲线的实际工作段，凸轮轴的轴颈支撑位置、正时齿轮安装定位键槽都和缸盖的凸轮轴轴承座一一对应，摇臂的滚子接触位置、气门弹簧的预压安装长度、气门杆和导管的配合间隙都按照实际装配顺序做了约束：气门弹簧在自由状态、安装预压状态、气门最大升程状态的压缩量差完全符合常规量产机型的弹簧刚度设计范围，不会出现运动干涉。

　　实际工程应用里，这套总成可以直接用于动力总成前期方案的运动干涉校核：把模型导入运动仿真环境后，可以直接模拟曲轴从怠速到最高额定转速的全工况运转，检查活塞在上止点时和气门的避让间隙、连杆在曲轴回转过程中和缸体下裙部的碰擦风险、凸轮轴驱动摇臂时气门弹簧的并圈余量，不需要重新搭建运动部件的基础几何。针对教学实训场景，这套完整的装配模型可以拆解展示四冲程发动机进气、压缩、做功、排气四个行程里，曲柄连杆机构把活塞往复直线运动转化为曲轴旋转运动的完整动力传递路径，也能直观展示配气机构按照点火顺序定时开启关闭进排气门的同步逻辑，比二维原理图的展示效率高很多。

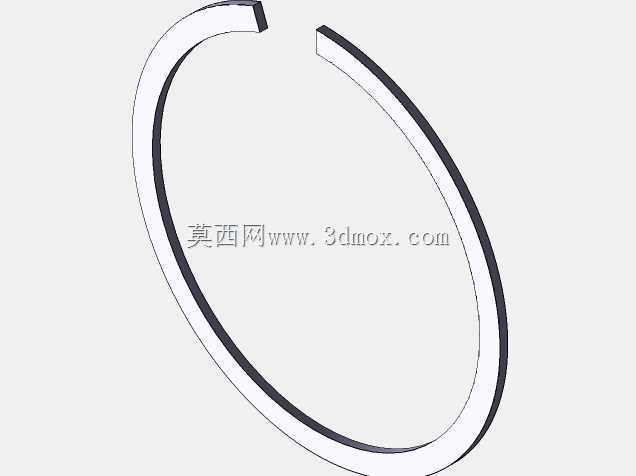

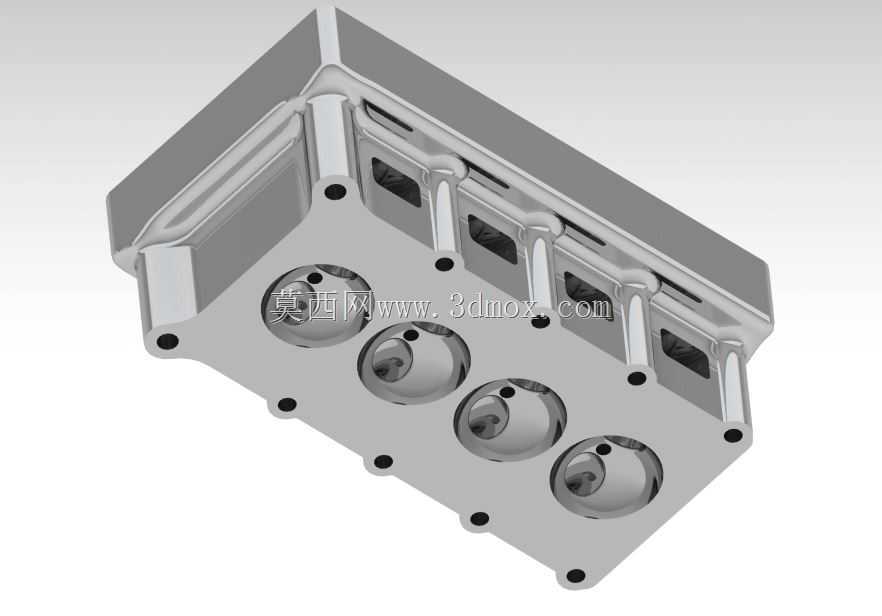

　　结构设计细节上，所有运动部件的重量分配都做了对应配重：曲轴的八块平衡重分别抵消对应连杆大头、活塞销的旋转惯性力，连杆杆身采用工字形截面，在保证往复运动刚度的前提下尽可能降低往复质量，减少高速运转时的惯性载荷；活塞顶部的燃烧室凹坑造型匹配常规平顶缸盖的挤气区域设计，环槽分为气环、油环两个独立区域，油环的回油孔位置也做了几何还原。凸轮轴的前端预留了正时链轮安装定位面，后端预留了凸轮轴位置信号轮的安装法兰，和整机前端轮系、后端信号采集系统的安装接口完全匹配，没有出现接口缺失的问题。

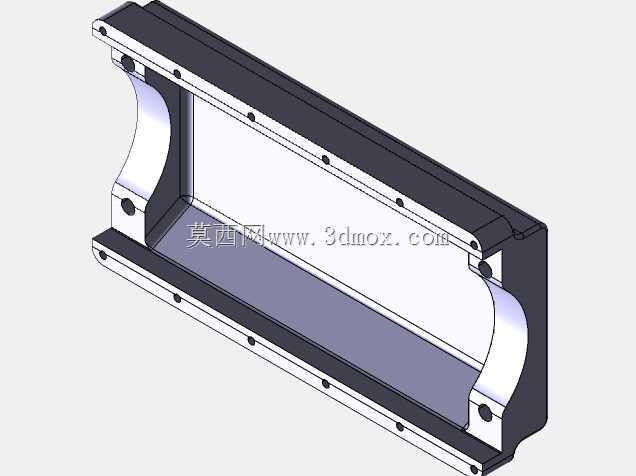

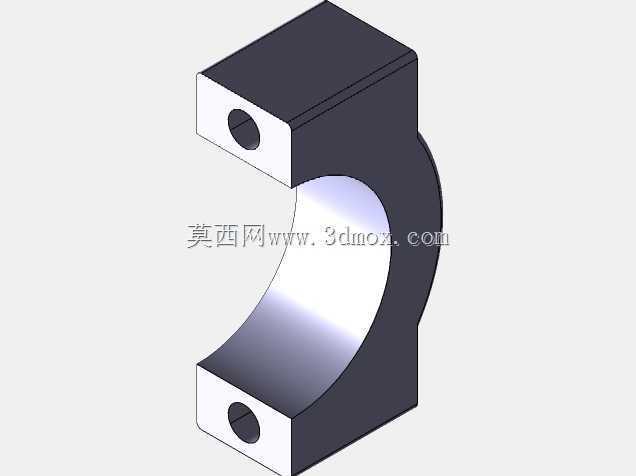

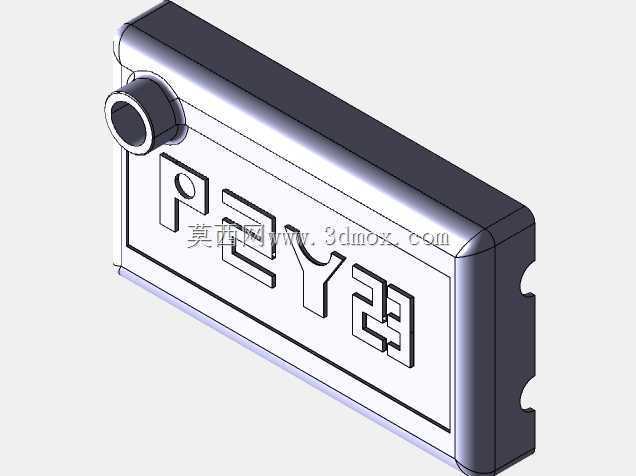

　　安装边界层面，整个总成的下部曲轴回转最大外径距离油底壳安装面预留了足够的机油回流空间，上部凸轮轴的最高轮廓距离气门室盖安装面的间隙符合常规缸盖的罩盖密封高度要求，连杆螺栓在拧紧后的最大外轮廓不会和曲轴平衡重、缸体主轴承座发生干涉，所有紧固件的安装工具空间都提前做了校核，模拟实际生产线拧紧作业时，套筒可以顺利套入螺栓头，不会出现周围零件遮挡操作空间的问题。整套模型的装配逻辑完全按照实际发动机的装配顺序搭建：先将曲轴主轴承盖固定在缸体基座，再依次装入活塞连杆组、拧紧连杆螺栓，之后吊装缸盖、装入气门、气门弹簧、摇臂，最后固定凸轮轴、核对正时相位，和工厂实际装配流程完全一致，结构设计人员可以直接在此基础上修改冲程、缸径参数，快速衍生不同排量的动力方案。
