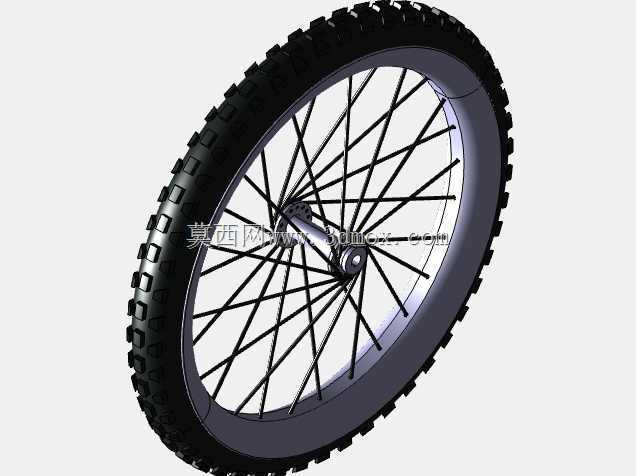

山地自行车前轮轮组带越野胎结构

　　这套前轮轮组三维结构围绕山地自行车在非铺装路面、林道、碎石路和日常通勤中的使用条件展开，重点表达外胎、轮圈、辐条、花鼓以及轴部安装关系。轮组作为自行车直接接触地面的部件，既要承担骑乘者重量和制动、转向带来的载荷，又要通过轮胎变形吸收路面冲击，因此建模时不能只把车轮看成简单圆环，而需要把胎齿轮廓、轮圈截面、辐条交叉方式和花鼓安装位作为一个整体来处理。

　　外胎部分采用粗齿越野胎形态，胎面两侧分布较高的块状花纹，颗粒沿周向连续排列，侧面齿块向外展开，便于在松软泥土、砂石坡面和湿滑弯道中获得抓附力。胎体中部保留连续承载区域，使直线滚动时不至于因齿块过高而产生过大阻力；两侧花纹则在倾侧过弯时逐步参与接触，形成由中心到边缘的抓地过渡。轮胎与轮圈之间通过胎唇贴合，建模中需要保证胎圈内径、轮圈钩边宽度和胎侧高度相互匹配，避免装配后出现胎唇不到位或侧向脱出的风险。

　　轮圈采用深槽环形结构，截面包含胎座、侧壁和中部凹陷区。深槽设计有利于轮胎拆装，胎座则负责支撑充气后的胎唇，使内压能够把轮胎稳定压在轮圈上。轮圈外侧承受轮胎传来的地面冲击，内侧通过辐条孔与多根辐条连接，受力路径从接触点经胎体、轮圈、辐条再传递到花鼓。对于山地车使用场景，轮圈不能只追求轻量化，还需要关注侧向刚性；当车辆压弯、躲避石块或紧急制动时，轮圈会受到明显侧向力，若截面高度和壁厚设置不足，容易出现摆偏或局部失圆。

　　辐条系统采用交叉编织方式，多根细长辐条从花鼓法兰向轮圈辐射，并在平面内形成交错。这样的布置不是单纯为了外观，而是为了让轮组在承受驱动、制动和侧向载荷时具备稳定的三角形传力路径。前轮虽然不承担链条驱动扭矩，但在碟刹制动时，花鼓会把制动力矩通过辐条传递给轮圈；交叉辐条能够更好地分担切向力，减少单根辐条过载。建模时应注意辐条两端的角度关系，条帽位于轮圈孔位，弯头或直拉端落在花鼓法兰孔位，辐条预紧后轮圈才能保持圆度和正立度。

　　花鼓位于轮组中心，是前轮与前叉连接的核心部件。其内部包含轴杆、轴承位、端部锁紧结构以及外侧法兰盘。法兰盘直径和孔位分布直接影响辐条入射角：法兰较宽时，左右辐条形成更大的支撑角，可提升轮组侧向稳定性；法兰直径较大时，辐条交叉区更靠外，有利于提高整体刚性。轴部尺寸需要与前叉开档宽度、锁紧方式和轮毂轴心标准保持一致，装配边界包括轴杆长度、端盖外径、锁紧螺母或快拆结构的空间范围，以及碟刹座附近与叉腿的间隙。

　　从外形尺寸看，轮组直径由轮胎外径决定，胎齿最高点构成整车离地边界的一部分。前叉设计、挡泥板布置、车架前部旋转空间以及搬运收纳尺寸都要依据该外径校核。轮胎宽度影响轮圈内宽推荐范围，也影响前叉叉腿间隙；若胎侧过宽，在转向或受冲击压缩时可能与叉腿、泥板发生干涉。胎齿外圆并非理想光滑圆柱，建模和装配检查时应按齿块最大外轮廓进行包络校核，尤其在悬架压缩、车轮偏摆和制动热变形条件下预留足够安全距离。

　　在实际产品开发中，该轮组结构可用于山地车整车方案验证、前叉匹配检查、骑行装备展示、维修教学以及零部件选型。工程人员可以通过三维模型观察轮胎花纹方向、辐条编织角度、花鼓法兰位置和轮圈槽型，也可以进一步检查充气轮胎在轮圈上的装配关系。对于结构设计人员，轮组模型的价值在于把外部滚行轮廓与中心安装接口同时表达清楚：外部决定通过性、抓地力和避让空间，中心决定与前叉、制动系统的连接可靠性。

　　建模思路上，轮胎适合通过周向阵列胎齿与基础胎体组合完成，花纹块需要保持节距一致并兼顾侧向排布；轮圈可采用旋转截面得到基础环体，再处理辐条孔和胎座细节；辐条数量较多，应使用阵列或参数化方式控制孔位、长度和方向，避免逐根建模造成后期修改困难；花鼓则应围绕轴心建立同轴特征，保证轴承位、法兰孔和锁紧结构的同心度。通过这些细节，模型不仅能呈现自行车前轮的外观，还能反映轮组在承载、滚行、制动和装配中的工程逻辑。
