自行车碟刹花鼓轮轴传动总成结构

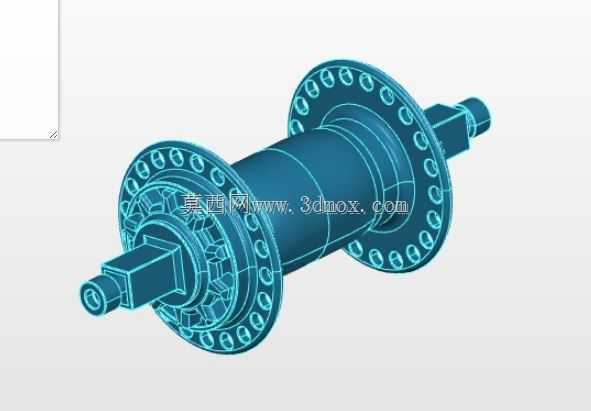

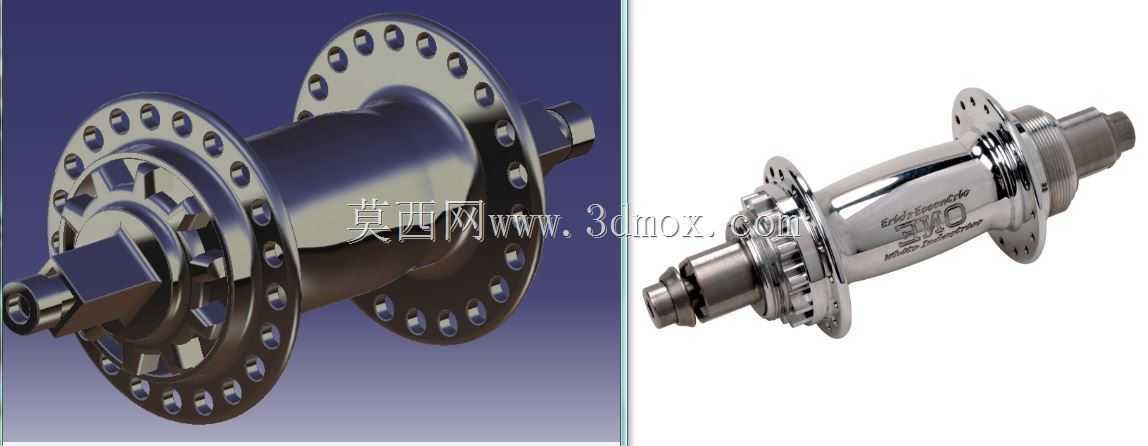

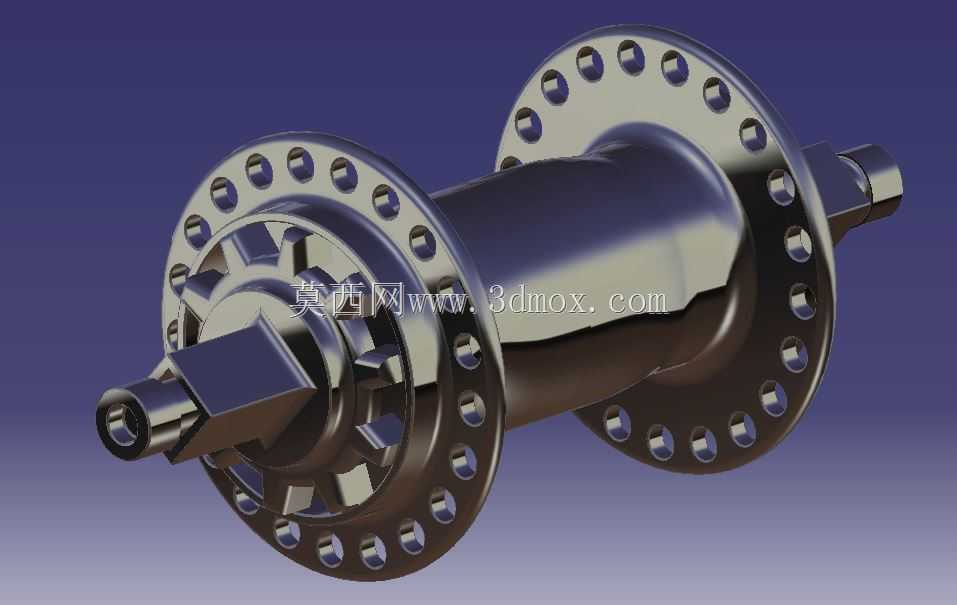

　　这套轮轴总成围绕自行车轮组的承载、旋转支撑与制动力传递展开，主体采用中空轴芯、两端壳体、辐条孔法兰、碟刹安装座以及多级棘轮传动结构组合而成。实际装车时，花鼓壳体位于车轮中心，两侧法兰通过辐条与轮圈连接，轴芯两端落入车架后叉或前叉叉脚的安装槽内，由快拆杆或锁紧螺母固定，轮圈转动时外壳、法兰和辐条同步旋转，轴芯相对车架保持静止。

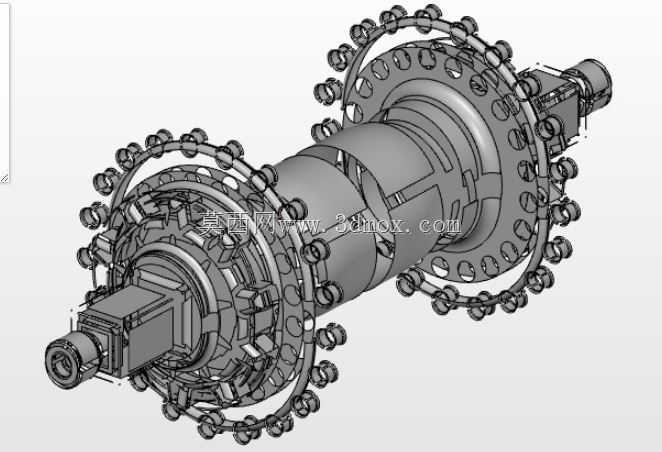

　　从使用场景看，该结构适用于山地车、通勤车及碟刹改装轮组，既承担骑行者体重和路面冲击，又把脚踏驱动经飞轮、棘轮机构传递到后轮，同时在制动阶段通过碟片安装座把刹车卡钳的夹紧力转化为轮组阻转力矩。模型中两侧密集的辐条孔决定了轮组编条方式，孔位沿法兰圆周均布，左右法兰存在一定间距，可提高轮组侧向支撑宽度，减少倾斜受力时花鼓壳体对轴芯的弯矩影响。

　　结构设计上，中空轴芯是核心承载件，内部通道可供快拆拉杆穿过，也为减重提供空间。轴芯外部布置轴承配合面，轴承内圈随轴芯定位，外圈压入花鼓壳体内腔，旋转过程中由轴承承受径向载荷和少量轴向载荷。壳体外侧的大直径法兰不仅提供辐条挂载位置，也让辐条拉力以较大半径作用于花鼓，提升轮圈刚性和编轮稳定性。靠近驱动侧的位置设置飞轮安装结构，棘轮、棘爪或啮合齿圈在单向传动时锁止，使脚踏驱动力带动后轮前进；反拖或滑行时机构脱开，车轮可继续转动而不强制带动曲柄旋转。

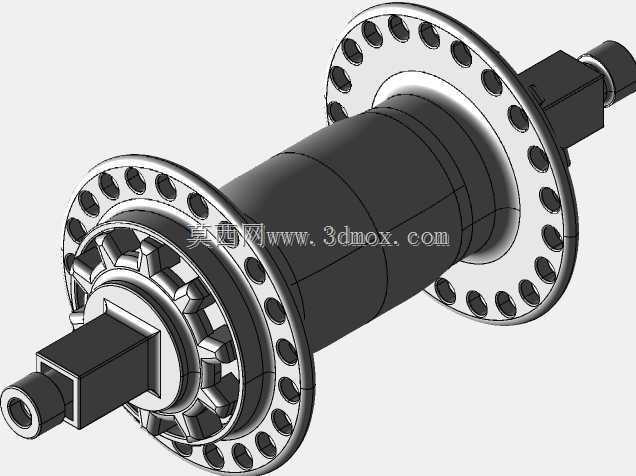

　　碟刹侧法兰面预留制动盘安装孔，孔位按圆周分布，用于固定六钉碟片。制动时卡钳夹住碟片，扭矩从碟片经螺钉传到花鼓安装座，再由壳体、辐条传递到整个轮组，因此该区域需要足够的壁厚和螺钉支承面积，避免紧急制动下出现安装面变形。模型中端部的方形或异形接口对应锁紧、定位或附件连接区域，装配时需要与叉脚端面保持贴合，保证轴芯中心线与车架基准垂直。

　　外形尺寸方面，花鼓总长受车架开档宽度约束，前后轮位置不同，轴端距离和锁紧方式也会变化；法兰外径影响辐条角度和轮组侧向刚性，法兰直径越大，辐条力臂越充分，但也要避开碟片、卡钳和飞轮间隙。轴芯直径、轴承跨度和壳体台阶直径共同决定弯曲刚度，轴承跨距过窄会降低承载稳定性，过宽则可能增加壳体长度和重量。设计时需要核对碟片安装面与车架后叉、卡钳本体的间隙，飞轮侧还要保证最小飞轮片与辐条、车架后勾爪之间不发生摩擦。

　　建模过程中，圆周阵列特征使用较多，辐条孔、碟刹螺钉孔、棘爪配合位和外缘传动件都需要保持严格的角向等分。壳体内部呈阶梯腔结构，轴承腔、密封圈槽、棘轮容纳区和轴芯通道同轴度要求较高；若同轴度偏差过大，装配后会出现转动卡滞、轴承偏载或碟片偏摆。外部曲面并非单纯减重造型，多处环形加强筋与凸台用于在辐条拉力、制动扭矩和驱动扭矩叠加时分散应力。

　　在工程评审中，需要重点检查轴芯端部锁紧面与轴承内圈的压紧关系，防止轴承在冲击路面下出现轴向窜动；壳体法兰孔处应关注孔边到外缘的壁厚，避免辐条张力长期作用后产生裂纹；棘轮区域要保证啮合齿强度和脱开行程，既要在踩踏瞬间可靠锁合，也要在滑行时减少棘爪噪声和磨损。对于轮组装配人员，该模型可用于理解花鼓、辐条、碟片、飞轮和车架叉脚之间的尺寸链；对于结构设计人员，则可据此展开轴承选型、密封布置、壳体轻量化以及碟刹兼容方案的校核。
