躺式三轮代步自行车车架总成结构

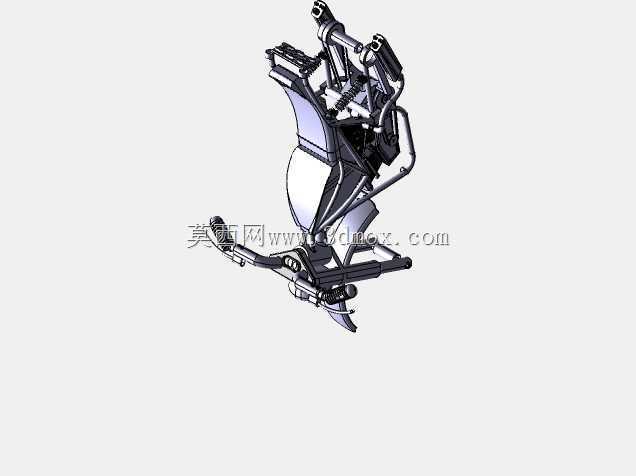

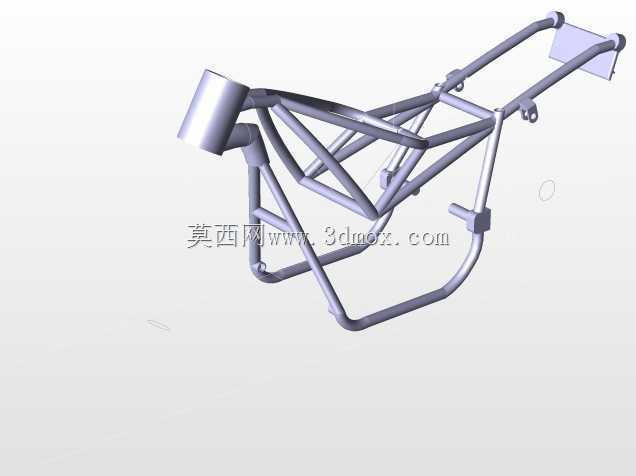

　　这套三维结构围绕躺式骑行姿态的三轮代步载具展开，核心承载部分采用管材拼接的空间桁架思路，没有沿用普通两轮自行车的菱形车架布局。实际使用场景集中在城市休闲通勤、景区慢行代步、低速人力骑行体验装置开发，也可作为特种康复代步车的前期结构验证载体，区别于常规直立骑行车型，骑乘者重心大幅降低，过弯与直线巡航时的倾覆风险明显减小，整车动态稳定性更适合长距离平缓路面骑行。

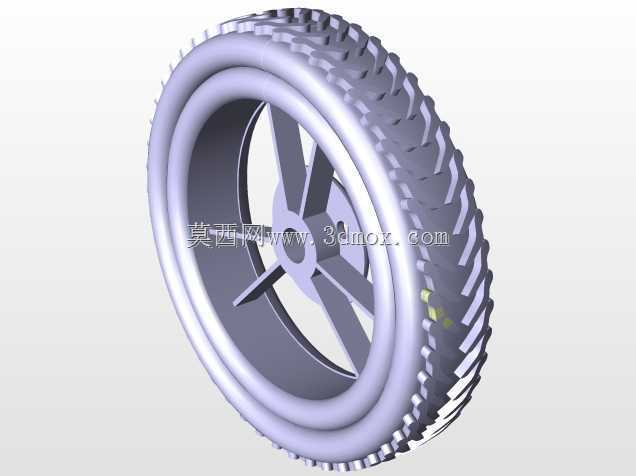

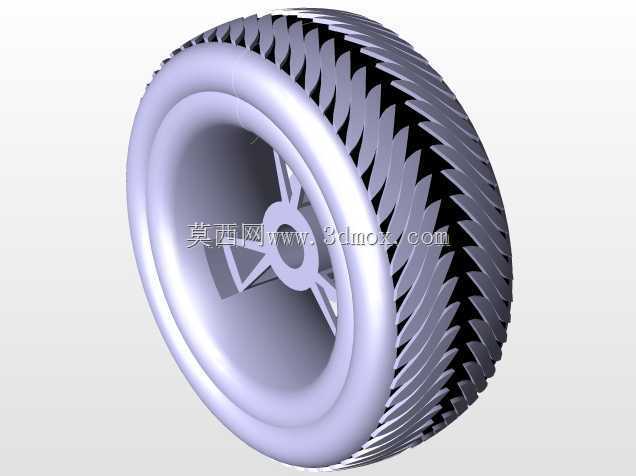

　　从功能拆分来看，结构里同时整合了前轮转向节、后轮安装支点、弹性减振单元、骑乘者靠背支撑面以及脚踏传动预留区域。前部双轮的布置让静态停放不需要额外脚撑，低速挪车或者临时停靠时整车可以自行保持直立，对骑行经验不足的使用者更友好；后部单轮作为驱动轮布置，传动路径短，链条或者传动轴的布局空间更容易预留，后期改装电动助力时，轮毂电机、电池仓的安装位置也能在车架中部低重心区域找到合适边界。

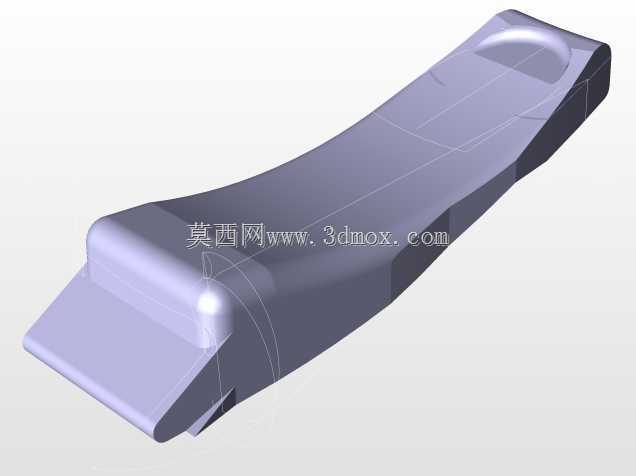

　　设计思路上优先控制的是骑乘者的人机工程坐标：座椅靠背采用大倾角后仰形态，臀部支撑点落在前后轮距的中间偏后位置，背部承托骨架顺着人体脊柱曲线延伸，腿部向前方舒展，脚踏转轴高度低于普通自行车坐垫，骑行过程中腰部不需要持续前倾发力，长途骑行时腰背疲劳度显著降低。管材弯折路径全部顺着载荷传递方向排布，人体重量从座椅底部分散到左右两侧主梁，再向前传递到转向轮安装位、向后传递到后轮叉支点，没有出现突兀的受力拐点，薄壁圆管的选型在保证抗弯截面模量的同时，能把整备质量控制在休闲代步载具的合理区间。

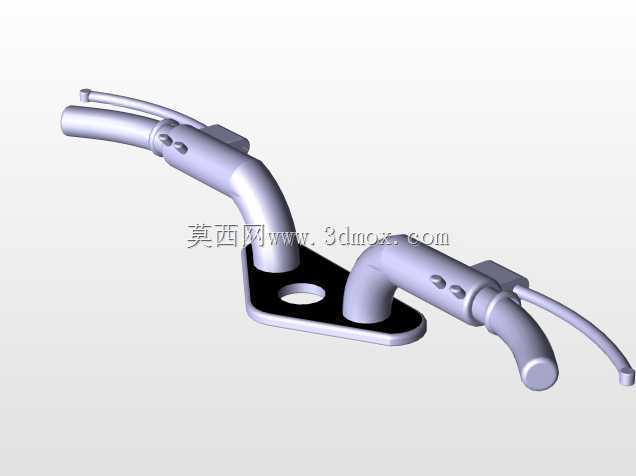

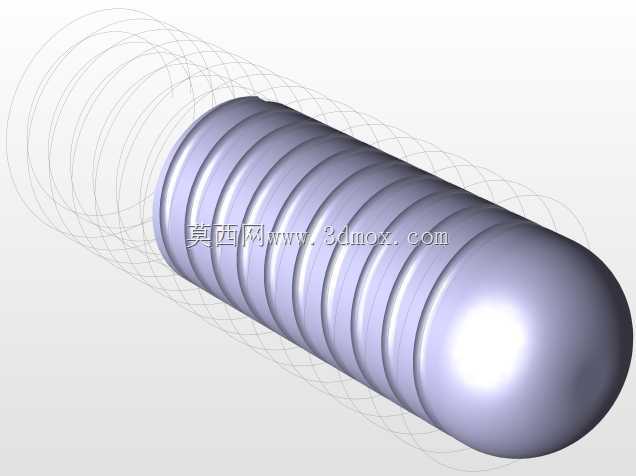

　　悬架部分没有采用硬连接刚性车架方案，在车轮与主车架之间设置了弹性减振构件，路面细碎颠簸经过缓冲后再传递到座椅，铺装路面的微小坑洼、绿道接缝带来的冲击不会直接作用在骑乘者脊柱上。转向拉杆的走向在三维布局中特意避开了腿部活动空间，打满方向时拉杆、前轮摆臂不会和脚踏、鞋部发生运动干涉，转向节的回转中心经过倾角设定，低速转向手感轻盈，回正力矩随转角变化线性，不需要额外加装复杂的助力结构。

　　安装边界方面，整车宽度控制在双人步道可顺畅通行的范围内，左右前轮外缘之间的距离兼顾防侧翻能力与过道通过性，不会因为轮距过宽导致非机动车道错车困难；整车长度顺着骑乘者躺卧方向延伸，车头转向机构到后轮末端的尺寸适配常规家用电梯、小型汽车后备箱的收纳改造需求，车架上预留的多处安装孔位可直接拓展挡泥板、货架、照明灯组、导流罩等外覆配件。各铰接点的同轴度在建模阶段就做了匹配校验，摆臂摆动行程内弹簧压缩、阻尼运动不存在卡滞，车轮上下跳动时轮距、前束的变化量控制在低速骑行允许的公差范围内，既保留了弹性滤振的舒适性，又不会因为悬架过度形变出现行驶跑偏。

　　结构建模过程中对所有运动部件做了全行程干涉检查：转向极限位置前轮不碰车架主梁，悬架全压缩行程轮胎不蹭座椅支撑结构，脚踏回转整周时曲柄不会擦到下肢旁的管材，后续工程拆图时可以直接基于该三维结构输出管材弯制参数、焊接工装定位点、机加工件图纸，大幅缩短从概念方案到原型样车试制的迭代周期。
