农用小型秸秆枝条切碎处理装置

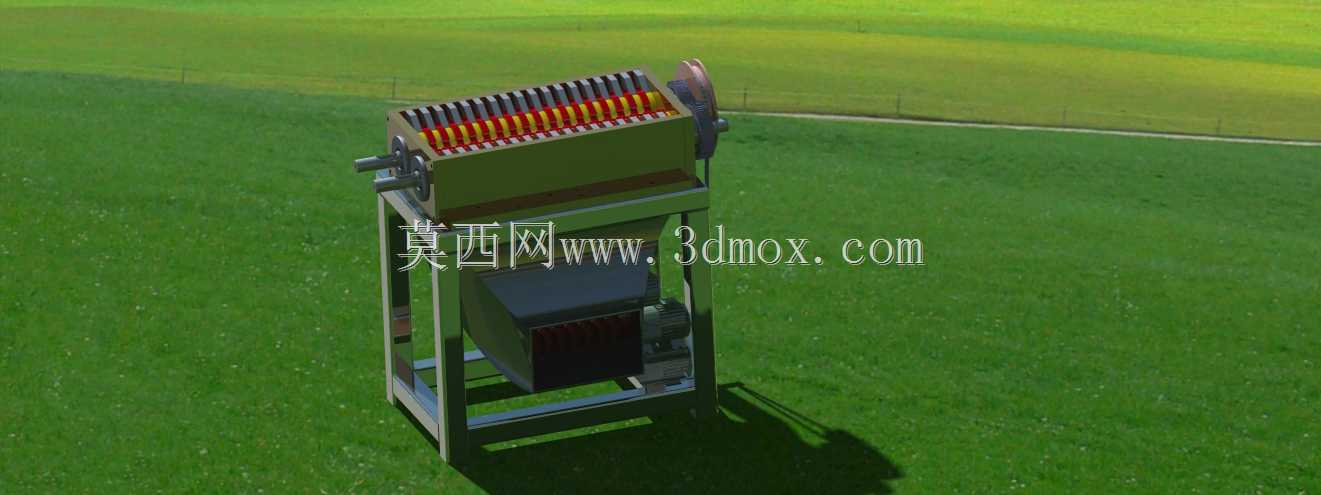

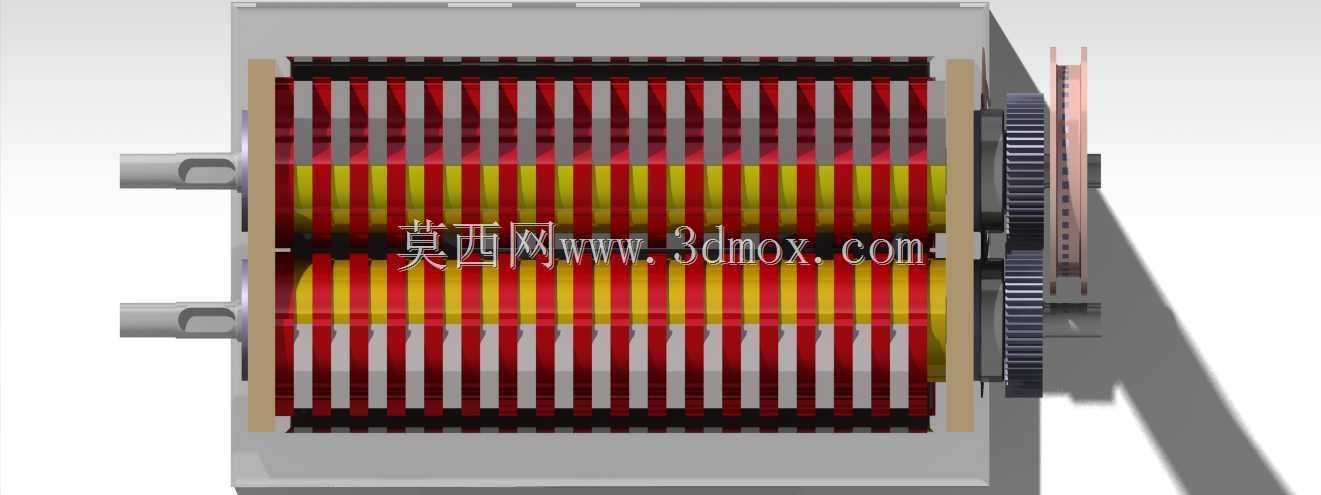

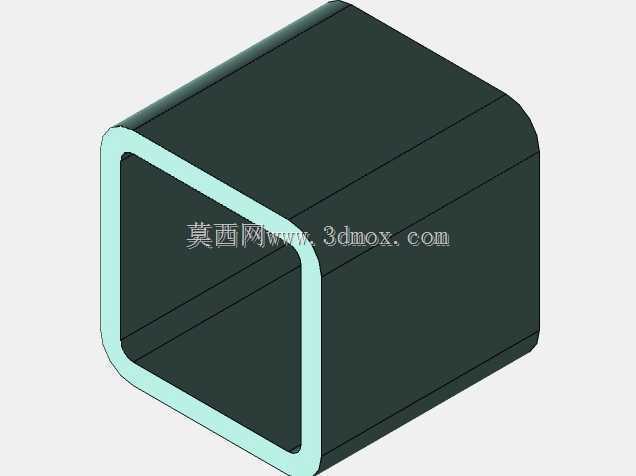

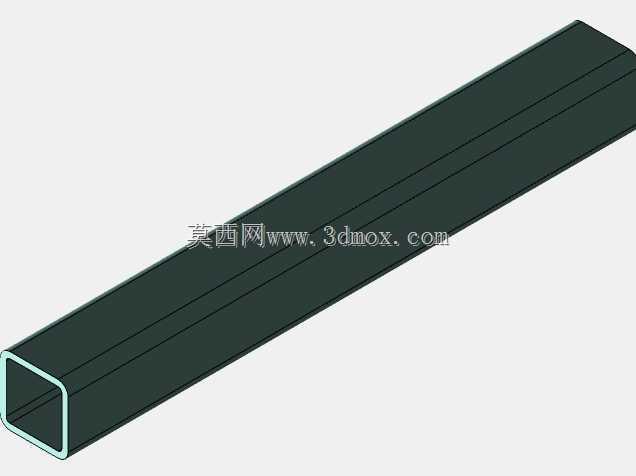

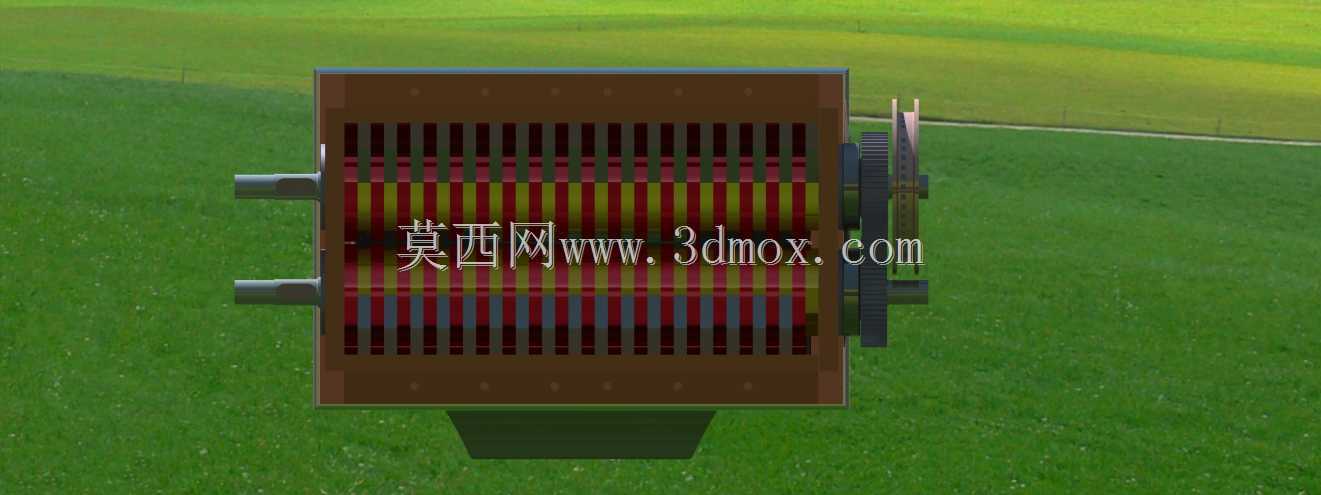

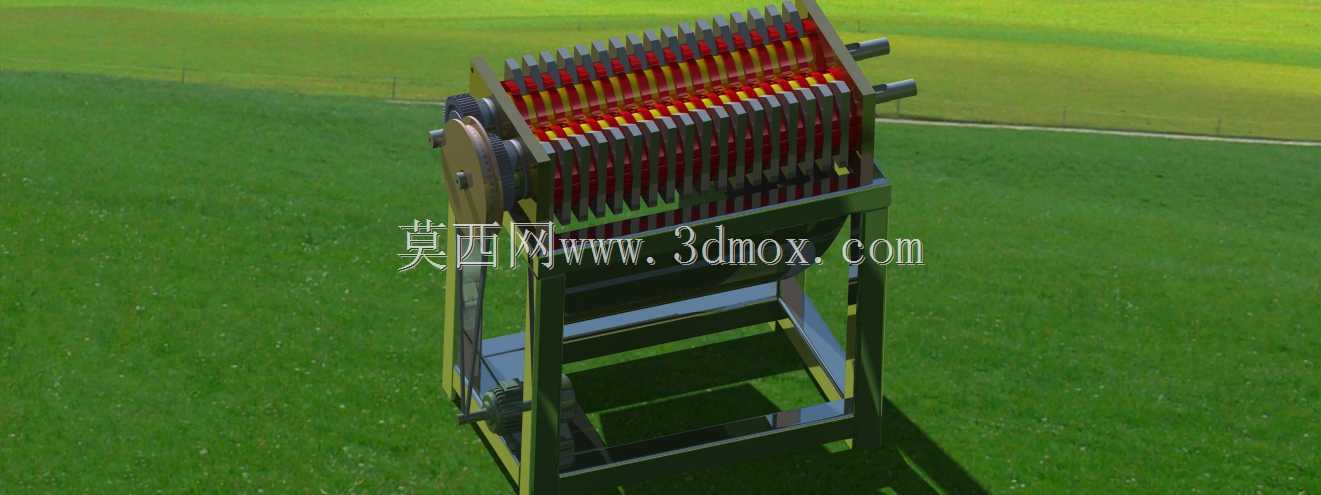

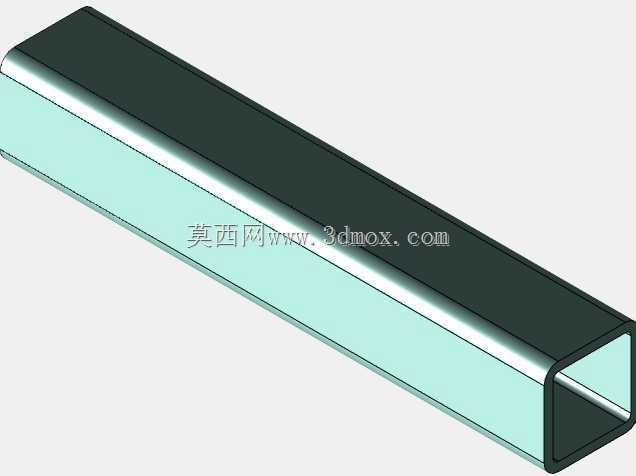

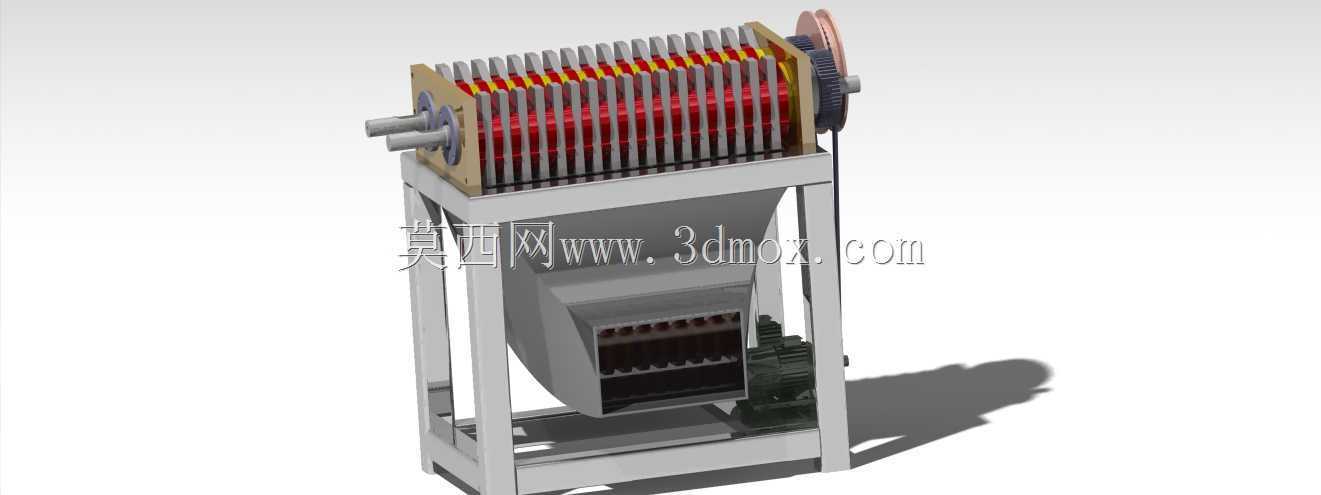

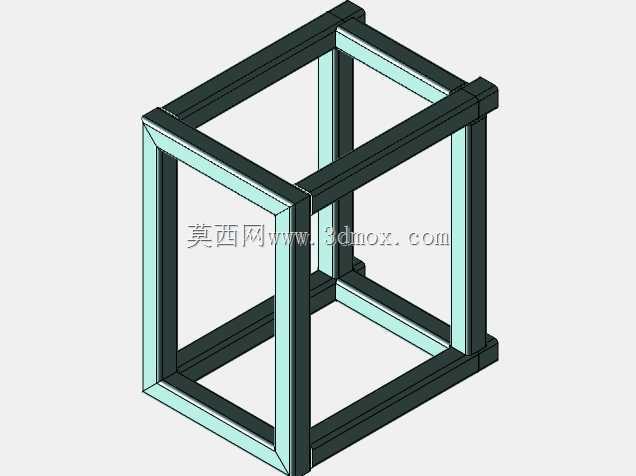

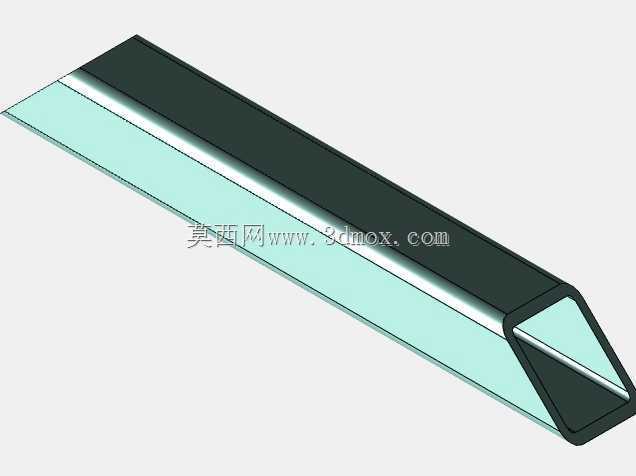

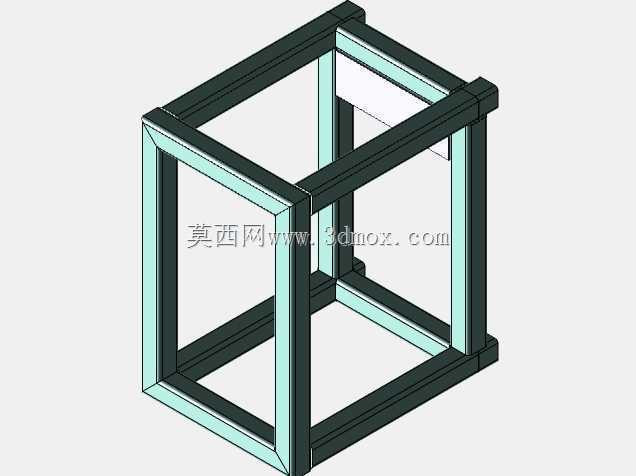

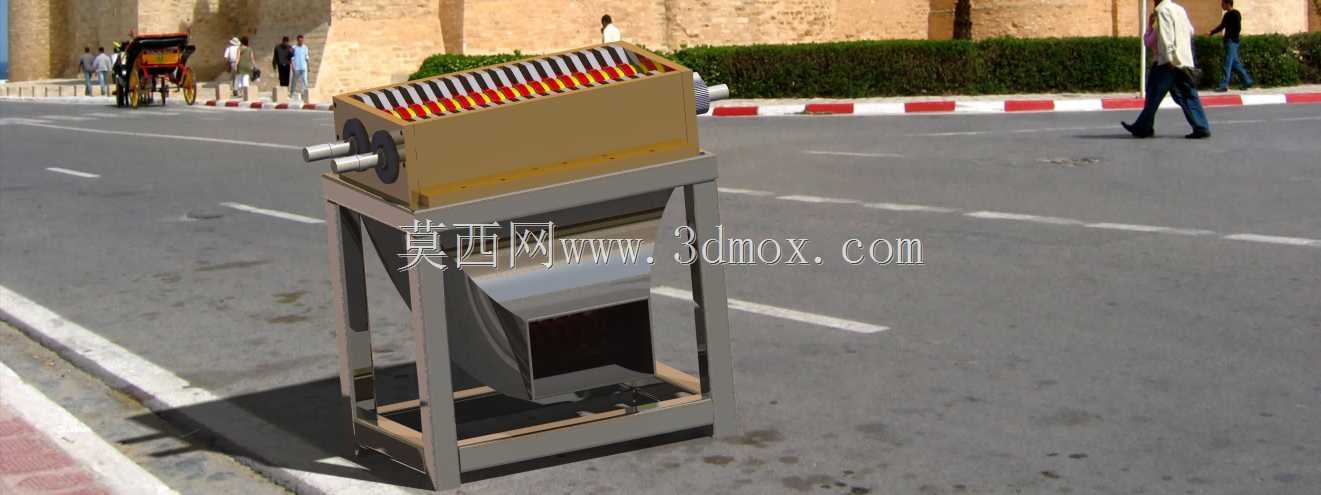

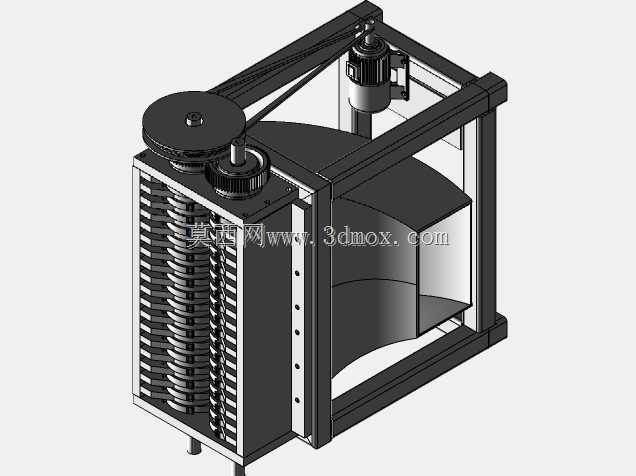

　　这套小型切碎装置的结构方案，最初是围绕田间零散枝条、作物残秆的就近处理需求搭建的，整机采用立式机架承载布局，没有复杂的液压与电控回路，普通农户在田间地头接通动力即可完成碎料作业，不需要额外搭建固定作业工位。从整机布局来看，上部为核心切碎工作腔，腔体内平行排布多组带切削刃的回转刀轴，刀轴上的刀片沿轴向交错排列，相邻刀片之间预留均匀的喂料间隙，枝条、秸秆从腔体上方的敞口喂入后，会被高速回转的刀片逐层剪切、撕扯，物料在腔体内经过多次切削后粒径逐步减小，最终从腔体下方的锥形导料段滑落，直接落入接料容器或者平铺还田。机架部分采用方管焊接成型，四根竖向支撑腿之间加装横向斜撑补强，作业时整机的振动可以通过支撑框架均匀分散，

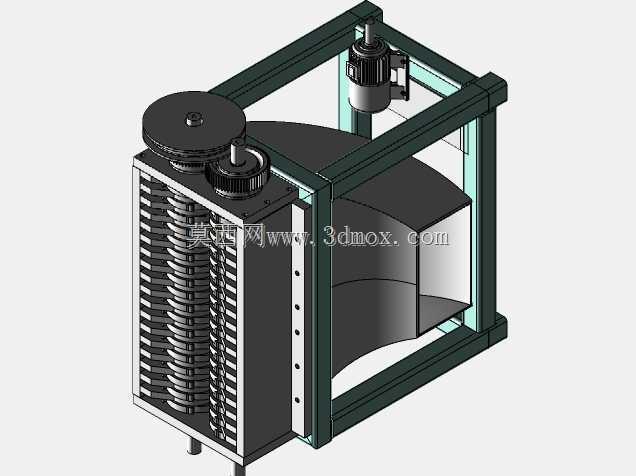

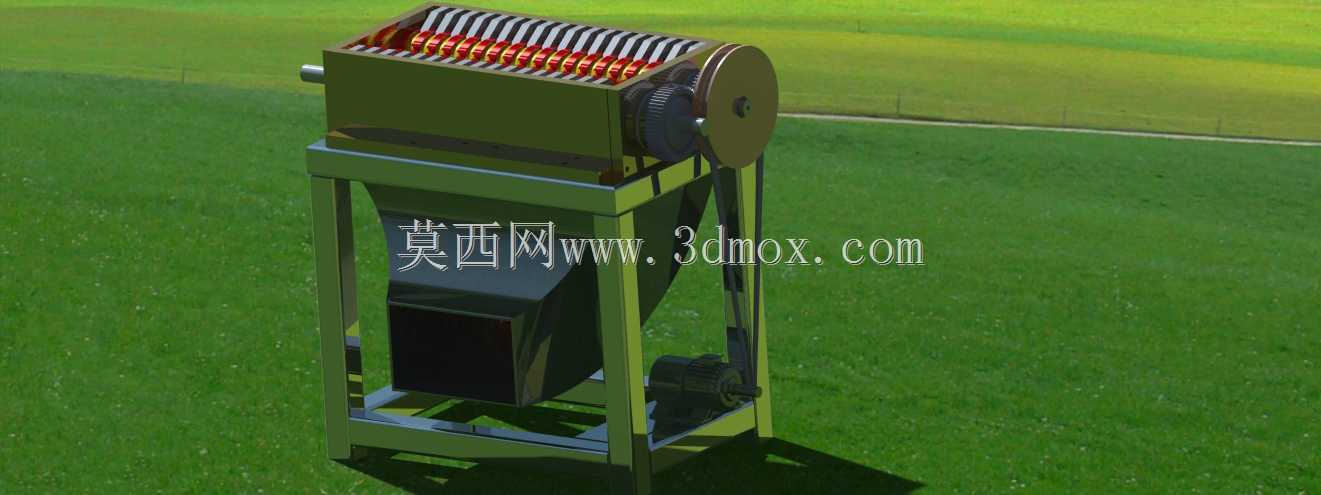

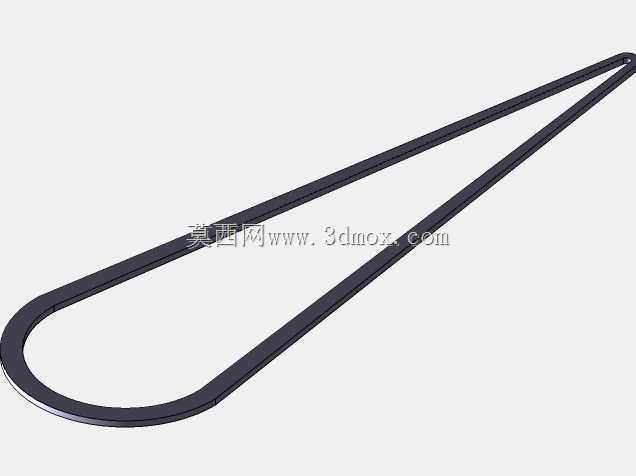

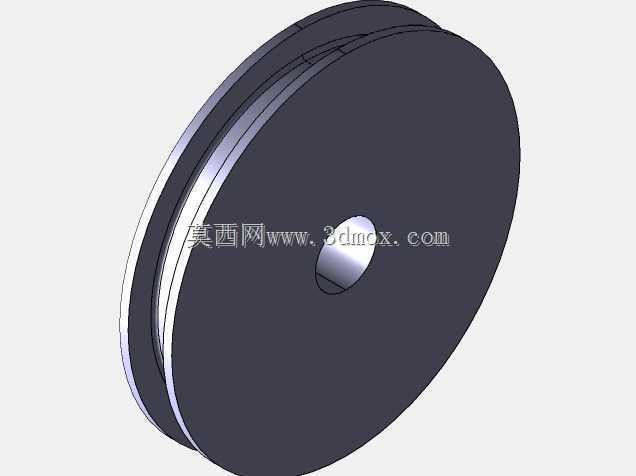

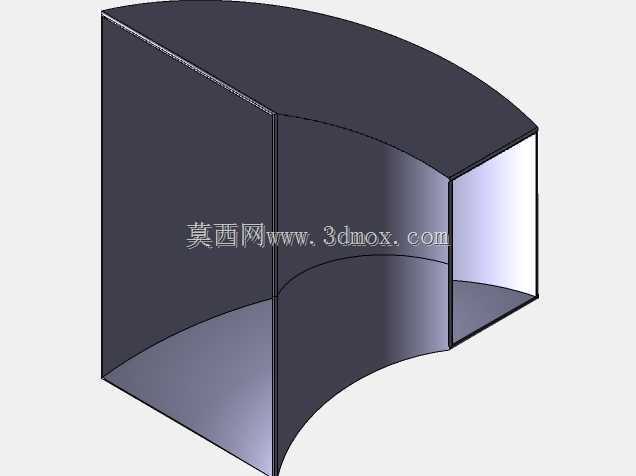

　　即使处理直径稍大的硬木枝条，机架也不会出现明显的扭转变形。右侧伸出的带轮传动结构是整机的动力输入位，建模时特意保留了带轮的轮槽、轴端挡圈以及侧边张紧轮的安装位置，现场配套动力可以选择低速电动机或者小型柴油机，通过V带将扭矩传递到切碎刀轴，带传动本身具备过载打滑的特性，一旦喂入物料过多出现卡滞，皮带会先打滑卸力，避免刀轴或者动力源被硬卡损坏。下方锥形集料段的设计做了收窄处理，切碎后的物料不会向四周飞溅，全部沿锥面汇聚到下部出料口，出料口的尺寸适配常规编织袋的袋口，作业时可以直接套袋收集碎料，收集后的碎料既可以作为堆肥原料回填果园，也可以作为畜禽垫料、生物质燃料的初料使用。在安装边界的处理上，整机的底面支撑脚预留了地脚安装孔，

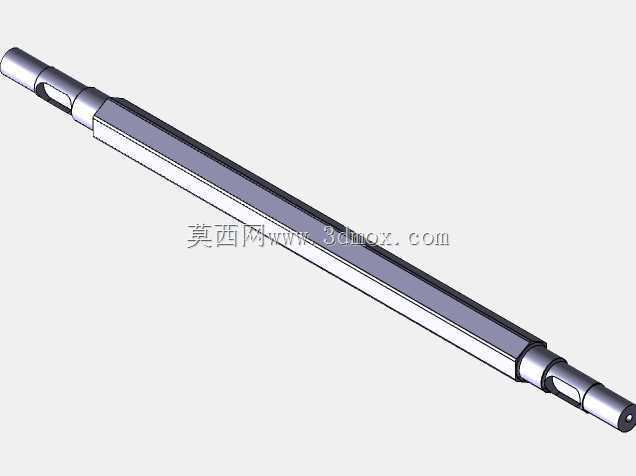

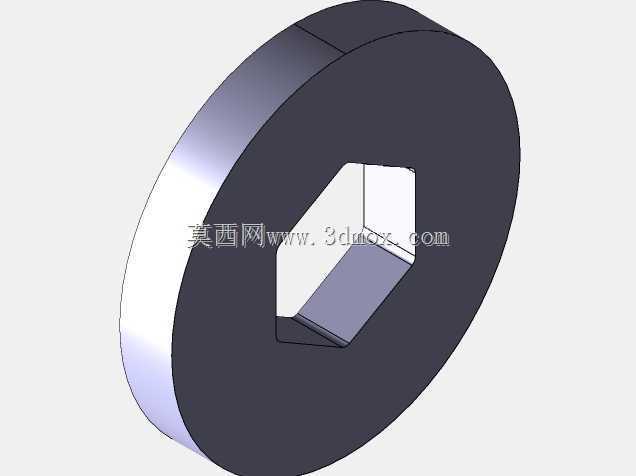

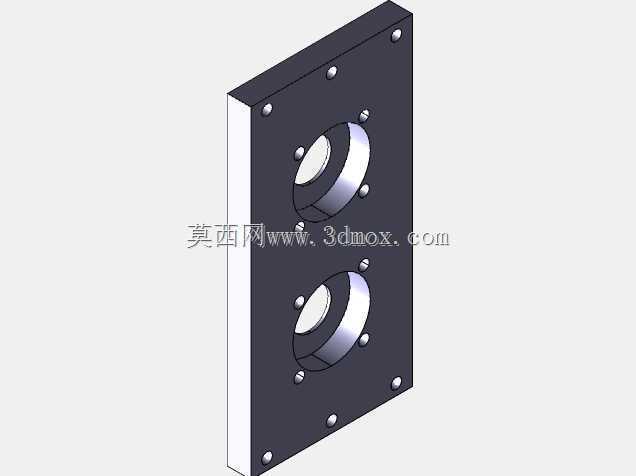

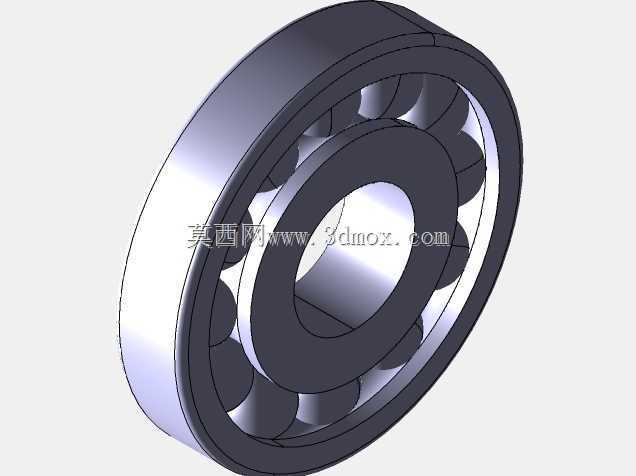

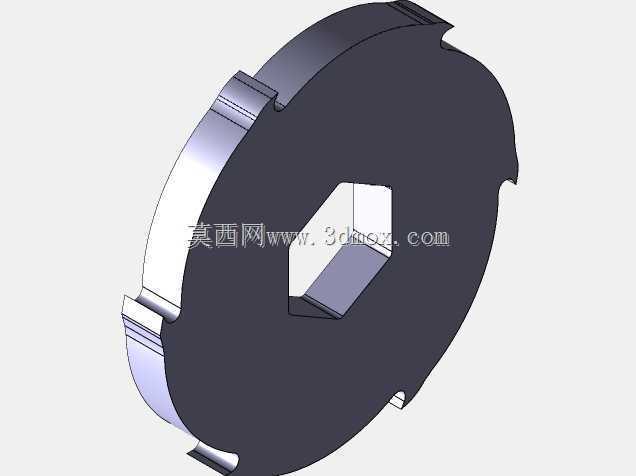

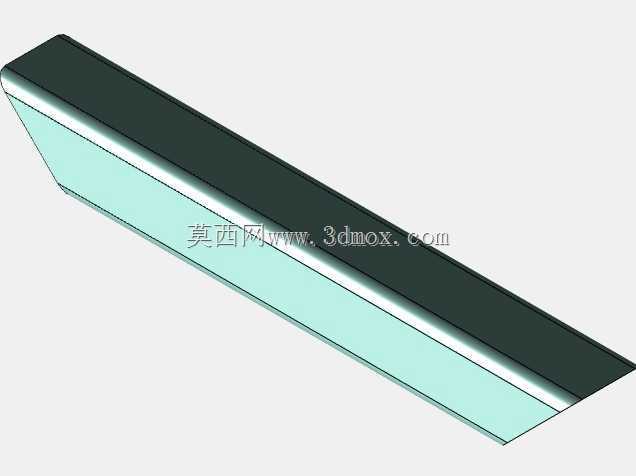

　　如果是固定场地作业，可以直接通过膨胀螺栓将设备固定在硬化地面上，不需要额外做混凝土基础；如果是移动作业场景，也可以在支撑腿底部加装行走轮，单人即可推动设备在果园、田块之间转场。刀轴组件的建模完整还原了刀片的叠装顺序、隔套厚度以及两端轴承座的安装位，每一片切削刀片都采用可拆式固定结构，长期作业后刀片刃口磨损，不需要整体拆解刀轴，松开刀片紧固螺栓即可单独更换刃片，维护成本远低于整体式切碎转子。腔体上部的喂入敞口做了外翻边处理，一方面可以避免喂料时枝条剐蹭操作人员，另一方面敞口宽度大于刀轴整体长度，喂入长枝条时不需要提前截断，整枝平铺放入即可被刀片卷入切削。传动侧的防护罩安装位也在结构中做了预留，实际投产时可以在带轮、

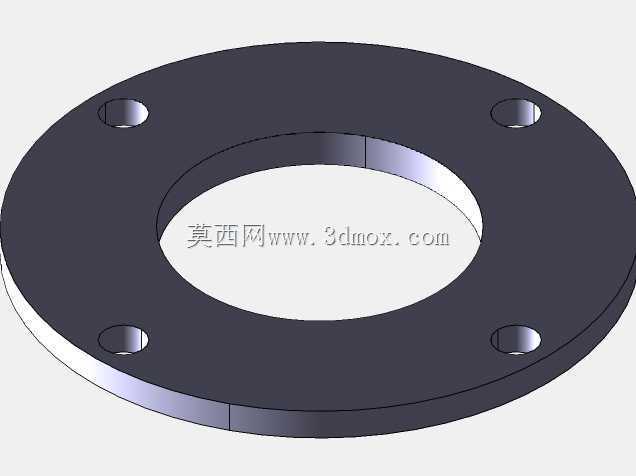

　　皮带外侧加装薄钢板护罩，避免作业时杂物卷入传动副，同时也能防止人员误触回转部件。和大型工业破碎机相比，这套装置的处理粒度偏向中小型农业物料，没有配置重型锤头，整机自重控制在单人可移位的区间内，针对的是果园修剪枝条、蔬菜藤蔓、农作物秸秆的小规模处理场景，不需要配套大功率动力，散户经营的小型农场、庭院种植户都可以适配使用。结构建模过程中对所有配合面都做了公差预留，刀轴和轴承位的配合、刀片和刀轴的安装槽、机架焊接的拼接位都按照实际加工逻辑搭建，锥形导料段和上部切碎腔体采用法兰连接，需要清理腔体内残留物料时，拆开法兰连接螺栓即可将上下段分离，日常清理、检修的操作空间十分充足。整机的高度设置符合人工站立喂料的操作高度，操作人员不需要弯腰抬升物料，站在设备侧边即可将枝条顺入喂料口，长时间作业的劳动强度更低。
