小型立式甘蔗压榨破碎设备结构设计

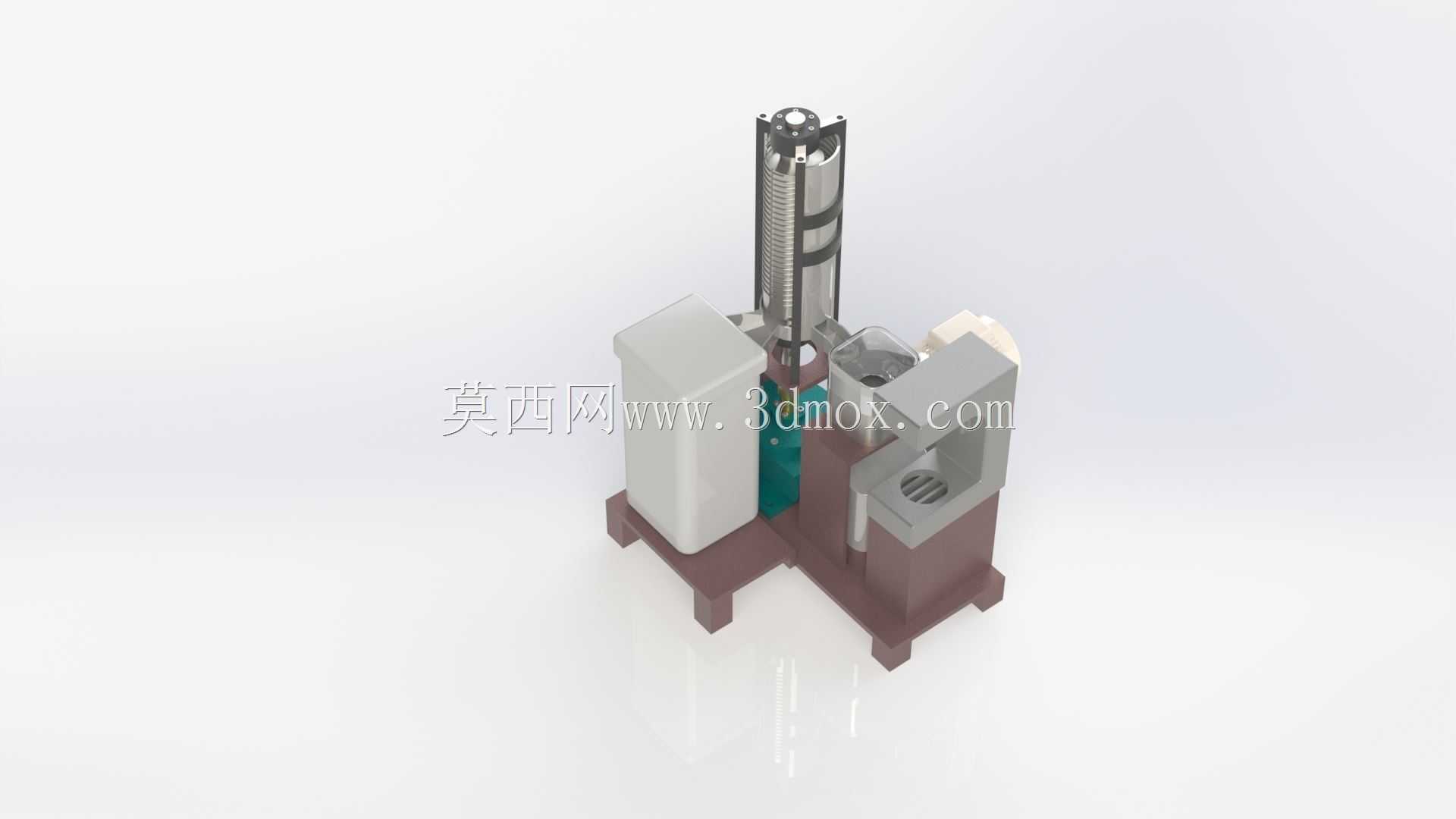

　　这款立式甘蔗压榨破碎设备的结构设计，核心瞄准小规模鲜蔗加工场景的实际痛点，在做三维结构排布时，首先把占地尺寸控制作为核心约束，整体安装底座采用矩形分体支撑结构，四个支脚的安装孔位预留了常规地面膨胀螺栓固定的间距，整机安装边界控制在1.2米见方的范围内，不需要额外做大型设备基础，适配街边鲜榨蔗汁门店、小型食品加工厂、村镇甘蔗加工点这类场地有限的使用场景，不需要对现有生产场地做大规模改造就能直接布设。

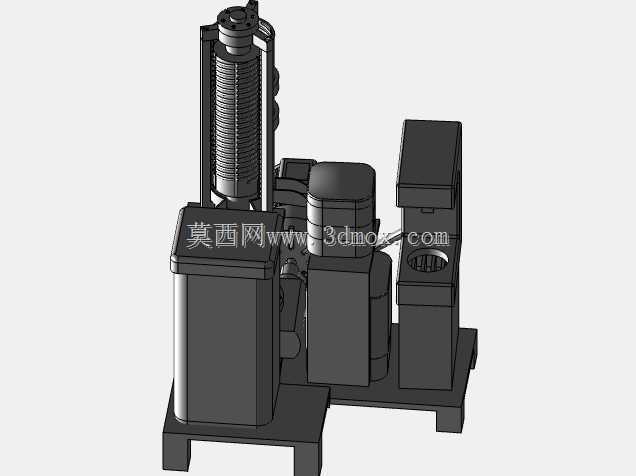

　　从功能实现逻辑来看，设备的核心作业单元采用立式压榨辊组搭配前置破碎进料结构，进料口设置在设备侧上方，高度适配人工站立投料的操作区间，不需要额外搭建投料平台，操作人员站在地面就能完成甘蔗喂入作业。甘蔗进入进料通道后，首先经过前置的破碎齿辊做初步压裂破碎，把硬质蔗皮撕裂、蔗茎压溃，避免整根甘蔗直接进入压榨段造成辊组卡滞，同时提前破坏甘蔗的纤维结构，能有效提升后续压榨环节的出汁率。破碎后的蔗料直接进入立式压榨通道，主压榨辊采用螺旋递进式结构，旋转过程中逐步缩小压榨间隙，逐级对蔗料施加挤压力，蔗汁通过压榨段下方的集汁槽导流排出，榨干后的蔗渣从设备侧下方的出渣口排出，整个作业流程连续顺畅，不需要人工中途干预排渣。

　　结构设计上做了多维度的实用性考量，驱动单元布置在设备侧方的独立防护舱内，和压榨作业区做物理隔离，避免压榨过程中蔗汁、蔗渣飞溅进入传动部件造成磨损腐蚀，防护舱预留了检修开盖空间，日常维护时不需要拆解整机主体结构就能完成传动件润滑、易损件更换作业。设备的电控模块集成在防护舱上方的控制盒内，操作按钮高度设置在成年人腰部位置，启停、急停按键做了防误触凸起设计，适配食品加工场景操作人员手部可能沾有蔗汁、糖分的操作条件，按键采用防水密封结构，日常清洁时可以直接用湿布擦拭表面。

　　在安装适配性方面，整机的重心集中在底座中心位置，立式结构的高宽比控制在2:1以内，运行过程中压榨辊转动带来的振动幅度控制在较低范围，不需要额外做减震地基处理，普通水泥地面就能满足安装稳定性要求。集汁槽的出汁口预留了标准管道连接法兰，可以直接对接后续的蔗汁过滤、存储设备，不需要额外做转接结构改造；出渣口的高度适配常规蔗渣收集桶的放置高度，榨出的干蔗渣可以直接落入收集容器，方便后续统一清运或者作为生物质原料二次利用。

　　针对食品加工场景的卫生要求，所有和蔗料、蔗汁接触的结构部件都采用圆弧过渡设计，没有清洁死角，表面做抛光处理，不容易残留蔗渣纤维和糖分，日常冲洗就能完成清洁，避免残留物料发酵变质影响食品卫生安全。压榨辊的间隙调节结构设置在设备顶部，不需要拆解外壳就能根据甘蔗的品种、成熟度调整压榨间隙，比如处理纤维更粗、硬度更高的老蔗时可以适当调大初始进料间隙，避免卡料；处理水分含量更高的嫩蔗时可以适当缩小末端压榨间隙，提升出汁率。

　　从作业效率匹配来看，这款设备的处理能力刚好适配小规模加工场景的产能需求，不会出现产能过剩造成的设备闲置，也不会因为产能不足跟不上加工节奏，单台设备每小时的处理量可以满足日均千斤级以内的鲜蔗加工需求，配套的驱动功率不需要接入工业三相电，普通民用220V电源就能驱动，适合没有工业供电条件的临街门店、乡村加工点使用。设备的易损件主要是压榨辊表面的耐磨衬条，设计时做了快拆结构，磨损后只需要更换衬条，不需要更换整根压榨辊，能降低长期使用的维护成本。整体结构没有复杂的特殊定制部件，大部分通用标准件都可以在本地五金市场采购替换，不需要依赖厂家专属配件，进一步降低了设备的使用门槛。
