手摇式双辊破碎粉碎设备结构

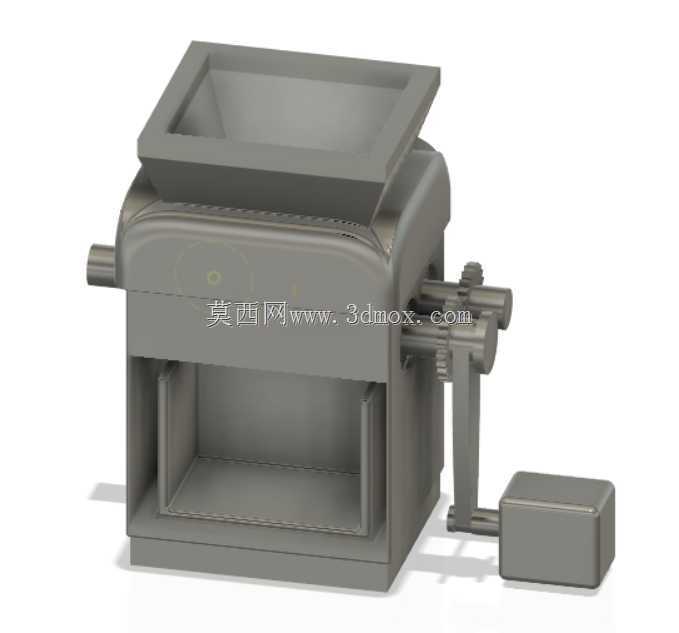

　　该破碎设备采用上方敞口进料斗、中部破碎腔体、下方落料仓和侧置手摇传动机构的整体布置，适用于小批量物料粗碎、教学演示、实验台架以及轻型废料处理场景。进料部分设计为矩形扩口料斗，斗壁带有斜向导流面，物料投入后可依靠自重向破碎辊间隙汇集，避免在入口处形成架桥。料斗与主机箱体之间通过平直法兰边衔接，便于在实际制造时增加密封垫、紧固螺栓或焊接加强筋。

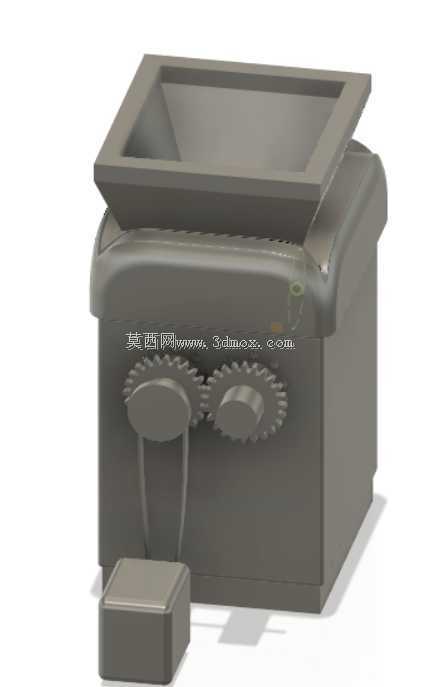

　　设备核心工作区位于箱体内部，两根平行破碎辊相对旋转，对进入间隙的块状物料实施挤压、剪切和撕裂。外露轴端、齿轮啮合区和摇柄连接结构在模型中均有体现，设计人员可据此校核传动路径：手摇输入经轴端传递至齿轮副，再带动辊轴同步反向转动。侧部齿轮外侧保留了安装护罩的空间，若用于真实设备，应在齿轮和旋转轴周边增加防护板，以满足安全隔离要求。

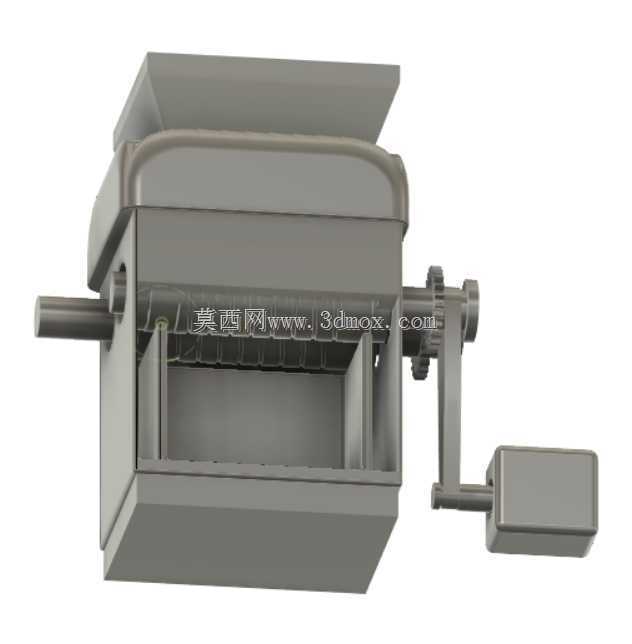

　　从结构思路看，主机外壳采用厚壁箱式造型，前侧设置大开敞检修口，既方便观察破碎腔内部，也便于后续拆装辊体、衬板和紧固件。下部空腔承接破碎后的物料，可直接对接集料盒、输送带或小型料桶。箱体底部为平面支撑边界，放置于工作台或机架上时稳定性较好；若进入工程详图阶段，需要在底面补充地脚孔、减振垫或焊接底座尺寸。

　　外形边界方面，上部料斗宽度大于破碎腔，形成明显的进料导向区；侧向摇柄和齿轮组件构成最大旋转轮廓，布置产线时应在设备右侧预留操作与维护空间，避免人员操作时与相邻设备干涉。左侧轴伸可作为扩展动力接口，也可在手动方案中作为支承端保留。模型整体把进料、破碎、传动、落料四个功能区集中在同一机架内，适合用于破碎机原理展示、紧凑型粉碎装置方案比对以及双辊传动结构建模参考。
