福特考斯沃斯涡轮增压发动机气门室盖

　　这款气门室盖对应福特Sierra Cosworth车型所搭载的DOHC 16气门涡轮增压动力单元，属于直列四缸发动机顶部的核心密封与外观覆盖构件，在整车动力舱布局中承担多重实际工程作用。从装配边界来看，该部件直接贴合在气缸盖上端面，四周沿缸盖轮廓延伸，底部预留与缸盖螺栓孔、机油回流通道、火花塞安装位对应的避让结构，整体长宽尺寸与直列四缸16气门缸盖的顶部投影相匹配，边缘设计有连续的密封压合面，装配时通过周圈均布的紧固点压装密封垫，将凸轮轴腔、气门摇臂机构与外界完全隔离。

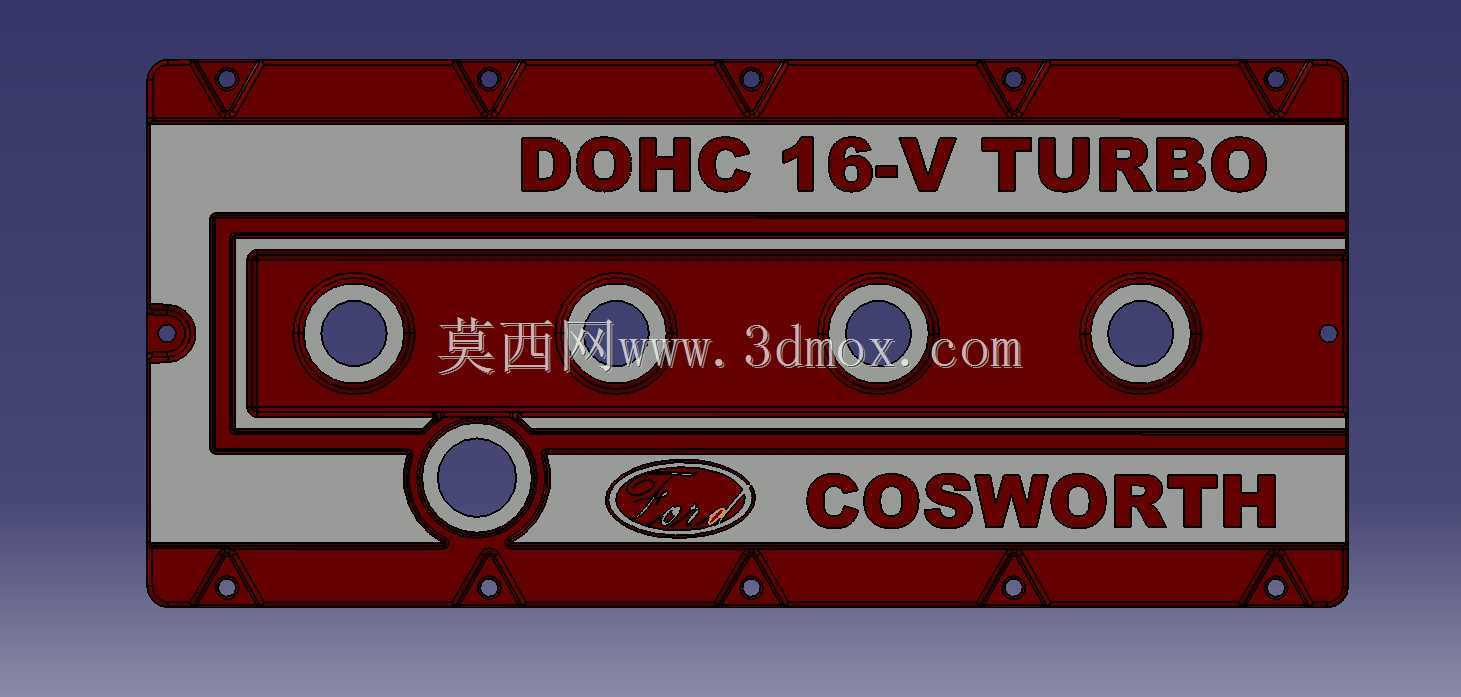

　　实际使用中，该盖体首先要解决曲轴箱窜气的密闭问题。发动机高速运转时，缸内燃烧产生的高压气体经活塞环间隙窜入曲轴箱，再上行至气门室腔，若盖体密封不良，会出现机油渗漏、油气外泄，既污染舱内管线，也会导致曲轴箱压力失衡。此盖体顶面预留了五个圆形开孔，其中四个沿直列方向均布，对应四个气缸的火花塞安装通道，中央开孔则用于布置机油加注或油气分离相关接口，开孔周边均做了凸台加厚处理，保证密封圈压紧后不出现局部变形。

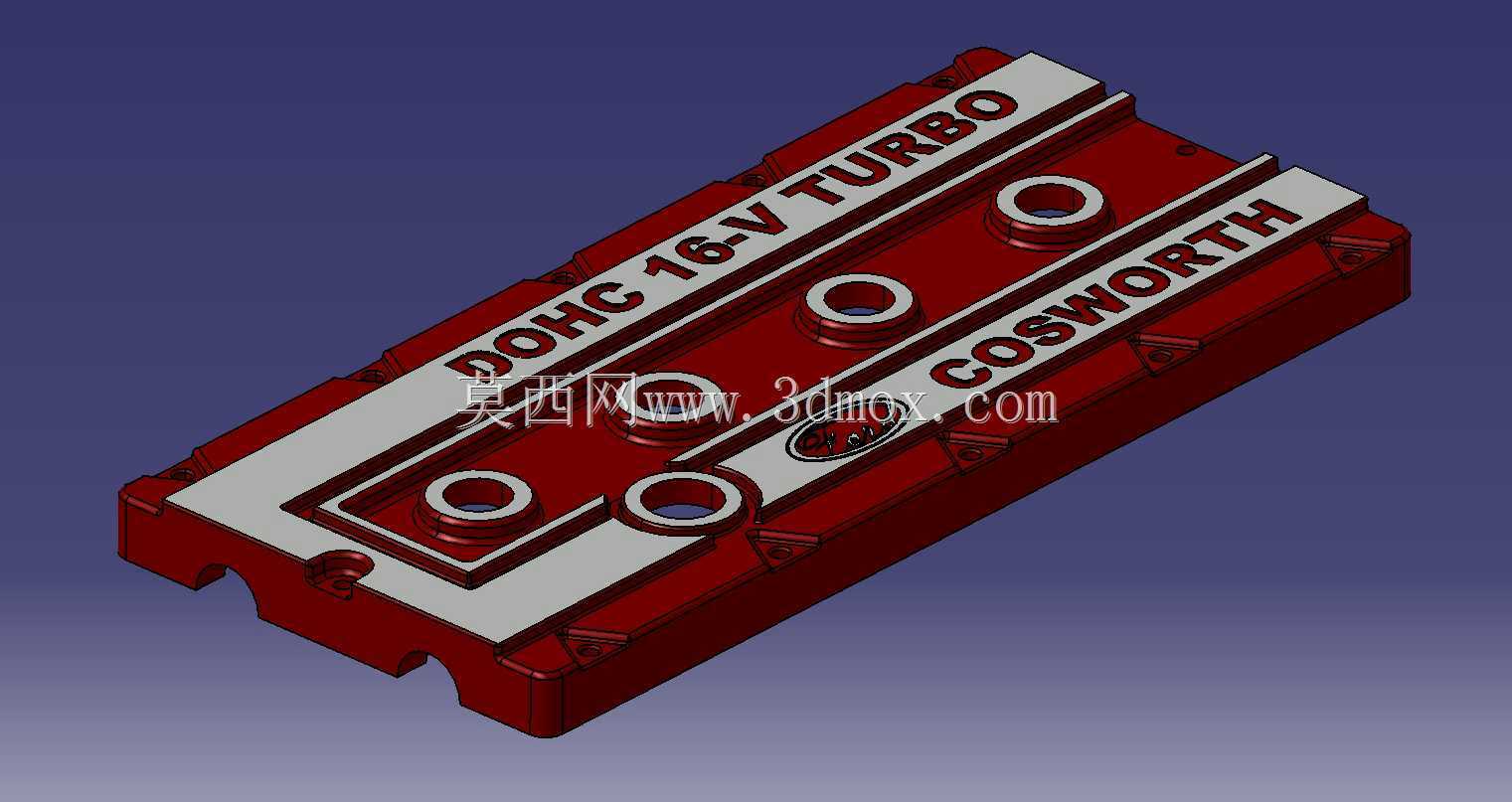

　　结构设计上，盖体并非简单的平板罩壳。顶面采用红白分色的加强筋布局，两条纵向凸起的装饰兼加强梁沿盖体长轴方向贯通，梁体上模压有“DOHC 16-V TURBO”与“COSWORTH”标识，这两条凸梁在视觉上强化了性能属性，在力学层面则显著提升了薄板类盖体的抗弯刚度——发动机工作时缸盖存在热膨胀与振动，大面积薄壁盖板若刚度不足，容易在紧固点之间产生翘曲，进而引发密封面压强不均、渗油。纵向筋配合横向连接段，把整块盖板划分成多个刚性小区，抑制了共振与形变。

　　盖体下部轮廓并非平直，前后端根据缸盖端部的正时侧、变速箱侧外形做了缺口与让位，底部边缘的凹凸造型对应缸盖上的加强筋和附属安装座，避免装配干涉。侧壁保留了均匀的壁厚过渡，转角处采用圆角衔接，既有利于铸造或注塑成型时的材料流动，也减少了应力集中。对于这类兼顾装饰性的性能车部件，外形尺寸的控制尤为关键：盖体最高点不能与引擎盖内衬发生干涉，前后边界要给点火线束、机油尺、通风管路留出走线空间，侧面则需避让进气歧管或涡轮周边的隔热部件。

　　从热管理角度，气门室盖长期承受凸轮轴飞溅机油的加热与舱内对流冷却，温度反复循环，材料需在持续高温下保持尺寸稳定，密封面不得因蠕变而松弛。盖体表面的散热面积通过凸筋和立面得到增加，有助于机油热量向外散发。火花塞孔周围的凸台高度经过设定，使点火线圈或火花塞护套能够稳定插接，防止机油沿孔壁渗入火花塞井内造成点火失效。

　　建模时需要重点还原的，不仅是顶面的标识与分色，更包括底部密封面的平面度要求、各开孔的同轴位置、周圈紧固点的孔位分布，以及盖体与缸盖贴合的轮廓线。这些特征直接决定该件在发动机总成装配中能否正确落位。对于从事动力总成结构设计、改装件开发或教学演示的人员而言，该模型清晰呈现了性能机型气门室盖在密封、刚度、热态适应、安装避让和外观识别之间的综合设计思路，也反映了小批量高性能发动机覆盖件在工程约束下对造型与功能的平衡处理。
