汽车侧护板曲面结构三维数模

　　侧护板属于车身外侧覆盖与防护类零件，在整车布置中主要承担侧面轮廓过渡、外部遮挡、边缘防护以及装配承载等作用。该类零件常见于交流稳压器柜体、车载设备外壳或小型机械外罩的侧向包覆位置，虽然名称为护板，但其结构并非简单平板，而是沿设备外侧轮廓形成连续弯曲的薄壁曲面。实际建模时需要同时考虑外观面的光顺性、内侧安装空间、边界翻边、壁厚均匀性以及与相邻壳体之间的间隙控制。

　　从使用场景看，侧护板安装在设备侧面后，会直接影响外部视觉效果和人员接触安全。外露区域不能出现明显折痕、尖边或曲面突变，否则在喷涂、注塑或钣金成型后容易产生光影不顺、局部应力集中等问题。模型中主体采用大弧度过渡，上表面沿长度方向形成平缓拱起，前后端则向下收束，使护板能够包覆侧边并与内部框架保持一定距离。这样的形态既可以遮挡内部线路、支架和连接结构，也能在设备搬运、维护或车辆行驶过程中降低侧面磕碰带来的损伤。

　　结构设计上，该护板重点不在复杂装配机构，而在曲面质量和可制造性。外表面以B样条曲面为基础进行搭建，先根据产品侧面轮廓建立主控制曲线，再通过跨曲面放样、边界约束和曲率连续调整得到主体外形。曲面成型后需要检查G1、G2连续状态，尤其是长边与端部弯折交汇处，如果相切条件不足，后续加厚会产生褶皱或局部自交。模型完成封闭体积处理，意味着外形曲面已经经过修剪、缝合和实体化，可直接用于质量属性核算、干涉检查以及后续工艺分析。

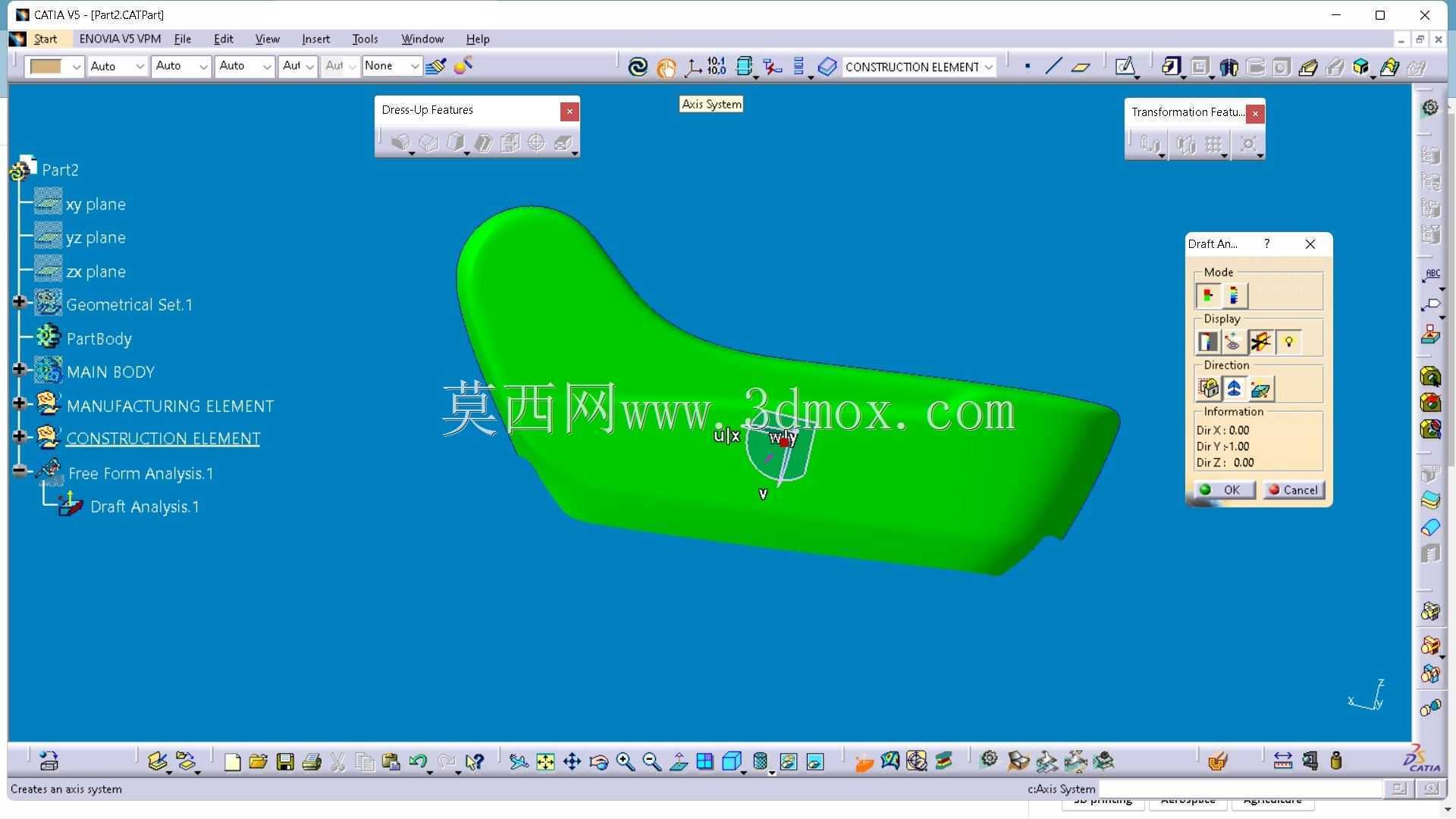

　　拔模分析是这类护板进入生产前不可缺少的环节。若采用注塑或压型工艺，零件沿开模方向必须保留合理拔模角度，侧壁、翻边和端部包边区域尤其需要逐项检查。设计时不能只追求外观弧线，还要结合模具分型方向判断哪些面属于正向脱模、哪些区域需要侧向滑块或后续加工。对于深弯部位，应避免近乎垂直的壁面；对于边缘收口位置，则要控制厚度变化，防止材料堆积造成缩痕，或因壁厚过薄导致成型后刚度不足。

　　安装边界方面，护板内侧需要预留与骨架、侧板或支架连接的空间。外形虽然呈现流畅曲面，但在工程布置中不能与内部元器件发生干涉。建模时应将护板放入整机装配中核对侧面包络，重点检查端部折弯区与紧固件、线束、接地片以及相邻面板之间的距离。若护板作为可拆卸件，还需考虑拆装方向，保证螺钉或卡扣位置有操作空间；若采用粘接或焊接，则边缘贴合面需要保持足够宽度，并在曲面过渡处设置稳定的接触区域。

　　尺寸控制上，这类零件通常以薄壁等厚为基本原则，主体厚度根据材料和工艺确定，外观面不建议频繁变化厚度。长边曲率半径应与材料成型能力匹配，过小半径会导致冲压开裂、注塑填充困难或数控加工后表面质量下降。护板两端向下弯曲的区域不仅形成视觉收边，也承担加强刚性的作用，类似浅翻边结构，可以减少大面积薄板在振动环境下的颤动。若设备运行中存在持续振动，还可在内侧增加局部加强筋或连接凸台，但加强特征应避开外观面，防止表面产生缩印。

　　从三维建模流程看，先确定侧护板在整机中的位置曲线和最大外轮廓，再建立主曲面；随后对边界进行裁切、延伸和圆角处理，使外表面形成完整封闭壳面；接着按统一壁厚加厚，检查实体是否存在零厚度、非流形边或自相交；最后通过拔模、曲率、干涉和体积分析反复修正。对于外观要求较高的a表面，控制点分布应尽量均匀，曲面张紧程度不宜过高，避免局部曲率波动。

　　该模型的工程价值在于将外观造型与制造约束合并到同一数模中：曲面既满足侧面包覆和防护需求，又通过封闭实体、拔模检查和吃水分析为后续模具、加工、装配提供依据。对结构设计人员而言，此类护板的关键不是单件造型是否复杂，而是曲面能否稳定落地，能否在既定安装边界内同时满足外观、强度、成型和维护要求。
