RC汽车轮胎刚度测试试验台结构

　　这套小型轮胎试验装置面向RC模型车轮胎特性测试场景搭建，核心目标是在可控加载与可控转速条件下，获取轮胎在纵向、横向两个方向上的刚度数据。对于模型车底盘调校、轮胎选型以及抓地特性分析而言，仅凭经验判断轮胎软硬和接地表现往往不够稳定，而通过机械台架把受力、转速和加载位置固定下来，能够让轮胎在接近滚动行驶的状态下接受重复性测量。

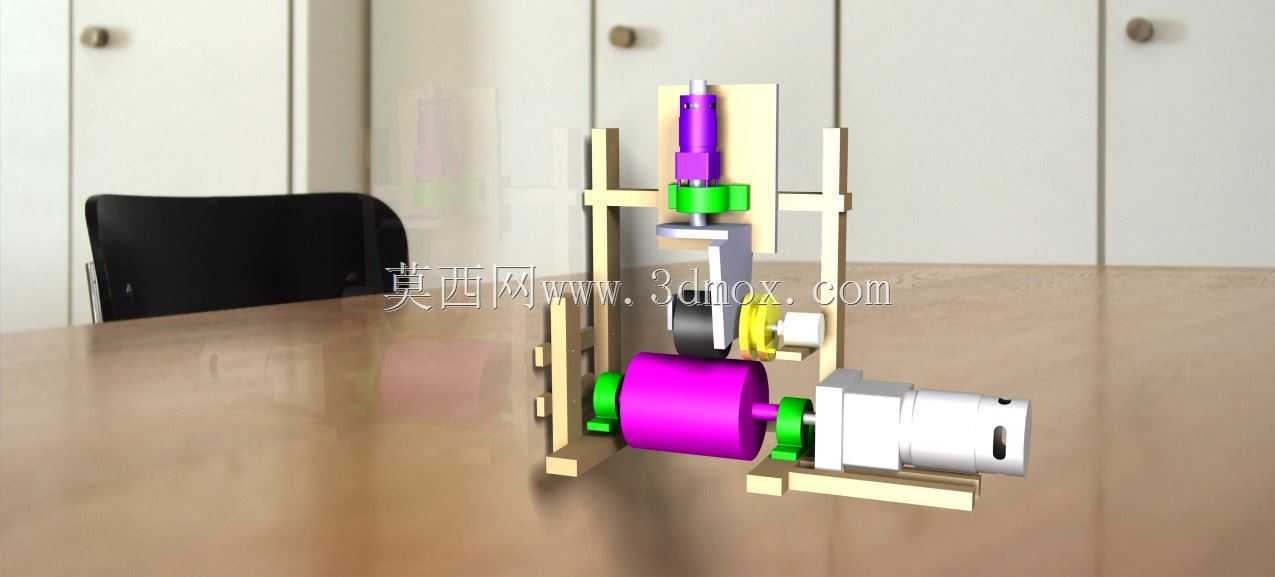

　　装置的主体采用框架式立板结构，左右两侧由竖向支撑板和横向连接构件组成，形成一个便于装配、观察和维护的开放式测试空间。框架中部布置轮胎夹持与加载单元，下部布置模拟路面滚筒及驱动单元，整体布局紧凑，适合放置在实验桌面或小型工作台上使用。立板上预留了轴系、传感器和调节件的安装位置，装配时可依据轮胎直径、加载行程和测量方向进行位置调整。

　　模拟路面部分由一只大直径滚筒承担，滚筒表面作为轮胎接触的行驶面。轮胎被压在滚筒上方或侧方接触区域，当滚筒旋转时，轮胎随之滚动，从而在台架内部复现轮胎沿路面行驶的状态。滚筒直径的选择直接影响接触曲率与接地形态，过小的滚筒会放大曲面接触误差，过大则会占用更多安装空间；该结构在紧凑性和接触近似性之间取得平衡，适合小尺寸模型轮胎的基础刚度测试。

　　驱动端布置在滚筒一侧，通过联轴器或轴套将动力传递至滚筒轴。轴系两端设置支撑件，保证滚筒在持续旋转过程中的径向稳定性。驱动部件与框架之间采用定位连接，便于拆装和更换不同减速比、不同转速范围的动力单元。对于轮胎刚度试验而言，转速并非越高越好，关键在于转速稳定、低速可控以及启停过程平稳，这样才能让编码器采集到可靠的转速信号。

　　测量系统由称重传感器和两只旋转编码器构成。称重传感器布置在轮胎加载或支撑路径上，用于捕捉轮胎旋转时接触界面所产生的力。纵向刚度测试时，可通过加载机构推动轮胎沿切向或指定方向产生位移，观察受力变化；横向刚度测试时，则调整加载方向，使轮胎在侧向受力条件下产生形变。传感器的安装面需要保持刚性，避免支架自身变形叠加到测量结果中。

　　两只旋转编码器分别用于测量两个不同转速位置，通常可对应滚筒端和轮胎端，也可根据测试方案布置在主动轴与从动轴上。通过对比两端转速信号，可以判断轮胎滚动过程中的滑移、跟随特性以及接触状态变化。编码器支架采用可调式固定方式，保证码盘或转轴与被测轴之间的同轴度，同时避免因振动造成信号波动。

　　加载机构位于轮胎上方，包含竖向调节件、压头、连接块和弹性或刚性传力路径。调节件用于控制轮胎相对于滚筒的压入量，压头则将载荷传递到轮胎轴或轮胎夹持部位。结构中不同颜色的构件区分了驱动、加载、支撑和传动模块，便于在三维设计阶段检查装配关系。加载轴线应尽量与测力轴线重合，以减少附加弯矩对传感器读数的影响。

　　轮胎夹持部分需要适应RC汽车轮胎尺寸较小、轮辋形式多样的特点。设计中采用可更换或可调节的定位组件，使不同宽度、不同外径的轮胎能够安装到同一测试工位。夹持轴与轮胎中心孔或轮辋固定位配合，保证轮胎在受载时不发生偏心摆动。若轮胎安装偏斜，滚筒接触会出现单侧受力，刚度曲线将产生明显偏差。

　　从安装边界看，设备整体占地较小，高度方向主要由上方加载调节机构决定，宽度方向由两侧立板和驱动部件决定，深度方向则需预留滚筒、轮胎以及联轴器的装配空间。框架底部应保持平整，并与工作台面可靠固定，以抵抗滚筒启停和轮胎加载时产生的反作用力。靠近传感器的连接板不宜采用过长悬臂结构，否则会降低力测量的刚性基础。

　　结构设计思路上，该装置没有追求复杂封闭外壳，而是把测试链路直接暴露出来：动力输入、滚筒路面、轮胎接触、加载调节、力信号采集和转速反馈均清晰可见。这种方式有利于教学实验、机构验证和小型研发测试，使用者能够直观看到轮胎受力后形变、滚筒带动轮胎旋转以及编码器反馈之间的关系。

　　在实际使用中，可先安装待测轮胎，调整压头位置使轮胎以设定预压力接触滚筒；随后启动驱动，使滚筒在稳定转速下带动轮胎滚动；记录称重传感器输出的力值，并结合两端编码器转速，分析轮胎在纵向牵引或侧向加载条件下的刚度表现。改变压入量、转速和加载方向后，可获得多组对比数据，为模型车悬挂匹配、轮胎材料选择和操控稳定性评估提供依据。

　　该试验台的三维结构重点不在于复杂外形，而在于测量链路的合理布置：滚筒提供稳定路面模拟，驱动轴提供可控旋转，加载机构提供可重复位移，称重传感器承担力值采集，编码器提供转速反馈。各模块之间通过框架形成统一基准，既保证装拆便利，也控制了小型试验设备的空间占用与制造成本。
