V6发动机三缸汇合式排气歧管结构

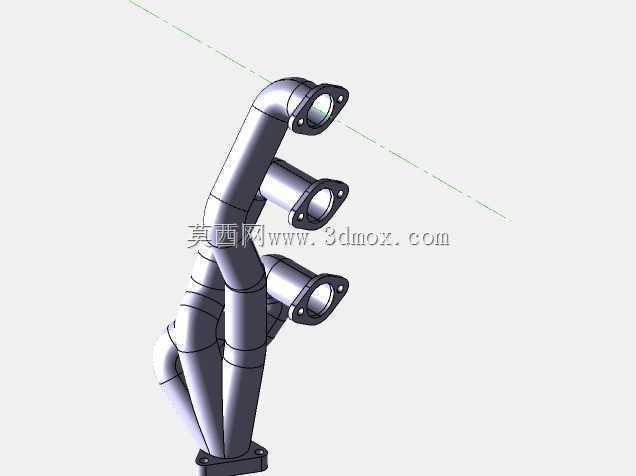

　　这套排气歧管针对V型六缸发动机单侧三缸的排气汇集需求展开结构设计，核心作用是把同一列三个气缸排出的高温废气，通过各自独立的支管逐步汇合，最终导向涡轮增压器进气侧或者下游排气总管，是内燃机排气系统里直接影响扫气效率、背压水平与机舱布置的关键零件。从现场装车的实际约束来看，V6发动机的两列缸体呈夹角布置，单侧缸盖的排气侧法兰面沿曲轴轴向依次排布三个排气口，相邻缸的点火间隔并不均匀，歧管不能简单做成等长直管路，否则管路会互相干涉，也无法利用排气脉冲形成合理的扫气压差。建模时先从缸盖排气口的接口坐标入手，三个入口法兰均采用带双螺栓孔的菱形安装座，密封面贴合缸盖侧的排气垫片，法兰厚度要兼顾螺栓压紧后的面压分布，避免长期热循环下出现翘曲漏气。

　　支管段从法兰出口先做小段直边过渡，再通过大曲率弯管转向发动机外侧下方，弯管的弯曲半径没有取过小值，一方面是减小废气流动的局部阻力，降低排气背压，另一方面也避免管壁内侧出现褶皱死区，减少积碳滞留的风险。三根支管的走向经过分层排布，靠前后端的两支管沿外侧绕行，中间支管从两支管的间隙中穿出，管路之间预留了均匀的热膨胀间隙，发动机满负荷工作时歧管表面温度可达数百度，金属受热伸长后不会出现管路相互顶碰、焊接位置产生附加应力的问题。管路汇合段采用渐进式收束结构，三个支管的气流不是垂直对冲汇入总管，而是顺着气流走向以小角度逐步合流，降低多缸排气同时到达时的气流干涉，尤其在中低转速区间，合理的支管长度与合流角度可以利用排气脉冲的负压效应，

　　帮助气缸内残余废气更彻底地排出，提升充气效率。模型的安装边界完全围绕发动机舱的实际空间校核：入口法兰的孔位严格匹配缸盖排气侧的螺栓分布，出口端预留对接下游排气组件的连接结构，整体轮廓在缸盖侧面与机舱防火墙、转向管路、线束之间留出了足够的装配间隙，歧管本体的固定支点位置也对应缸体上的安装凸台，避免悬臂过长在发动机振动下产生共振开裂。选材层面这类歧管既可以采用铸铁铸造应对高温耐久需求，也可以使用薄壁不锈钢弯管焊接实现轻量化，三维建模过程中所有弯管的中心线、管壁厚度、法兰贴合面、螺栓过孔都做了完整参数化表达，结构工程师可以直接在此基础上调校支管长度、修改法兰角度来适配不同排量的V6机型，也能将模型导入仿真环境完成流场分析、热应力计算与模态校核，排查管路干涉、气流死区、共振风险等设计隐患，为后续的样件试制、焊接工装设计与整车装配验证提供准确的三维结构依据。
