十七寸乘用车多辐条轻量化轮毂结构设计

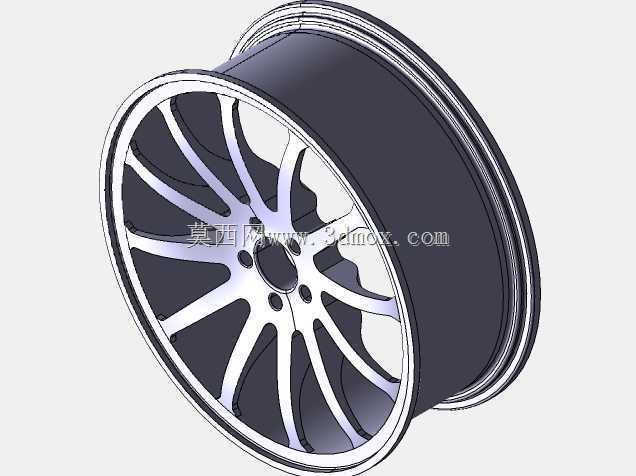

　　这套17英寸轮辋总成的三维结构，面向普通家用轿车与入门改装市场开发，建模过程中先把整车端的安装硬点锁定，再反向推导轮辐造型与轮辋壁厚，避免后期出现装车干涉、动平衡超差这类落地问题。从实际装车场景来看，该尺寸轮毂适配多数紧凑型、中型家用轿车，既覆盖原厂替换需求，也可用于售后改装场景：日常城市通勤中，轮辋需要承受过减速带、坑洼路面的瞬时冲击，高速行驶时还要兼顾旋转件的动平衡稳定性，制动散热通道的预留也直接影响频繁刹车后的制动衰减表现。

　　安装边界部分，结构中心设置五孔螺栓安装位，孔位分布圆、中心定位孔尺寸严格对应常规乘用车轮毂安装规范，中心孔与轴头的配合间隙控制在过渡配合区间，装车时轴头可完全承托轮毂径向载荷，螺栓仅负责锁紧防松，避免螺栓受剪切力出现断裂风险。轮辋内侧预留了制动系统包容空间，可兼容常规浮动卡钳与同尺寸通风刹车盘，轮辐之间的镂空间隙同时构成散热风道，车辆行驶时气流可从辐条间隙穿过，带走制动盘摩擦产生的热量，降低长距离下坡制动时的热衰退概率。轮辋轴向宽度、轮缘安装距按照17寸家用车常规轮胎规格匹配，轮胎胎圈座位置做了标准凸峰结构，充气后胎圈可完全卡入定位槽，高速过弯时胎圈不会出现脱圈风险，轮缘外侧的翻边高度兼顾轮胎侧向支撑与拆装便利性，扒胎机作业时不会刮伤轮辋表面。

　　设计思路上没有采用夸张的大镂空造型，而是用十组分叉式细辐条从中心安装盘向外延伸至轮辋内侧，每根辐条做了等强度变截面处理：靠近中心安装盘的位置辐条厚度更大，抵消螺栓预紧力与起步、制动时的交变扭矩，向轮辋延伸过程中辐条宽度逐步收窄，在保证结构刚性的前提下削减非必要材料，降低旋转件自重。轮毂作为非悬挂质量，重量降低后可明显减少悬架上下振动的惯性，提升轮胎贴地性能，这也是轻量化轮辐造型的核心工程目的，而非单纯追求外观效果。辐条表面的曲面过渡全部做了圆角处理，避免应力集中：车辆经过坑洼路面时，冲击载荷从轮辋经辐条传递到中心安装座，顺滑的曲面可让应力均匀分散，不会在辐条根部出现应力峰值导致开裂。

　　轮辋本体采用常规乘用车滚压成型轮辋的截面结构，胎圈座、槽底、轮缘的壁厚按照低压铸造工艺的常规余量设置，既满足成型时的铝水流动填充要求，也预留了后期机加工的装夹余量。三维建模过程中同步校验了气门嘴安装位，在轮辋槽侧预留标准气门嘴孔，位置避开辐条遮挡，后期充气、胎压监测传感器安装都有足够操作空间。模型完整还原了轮毂从中心安装面到外侧轮缘的全部曲面与实体结构，结构工程师可直接基于该模型开展铸造模具分模、机加工工装设计、强度仿真校核工作：做有限元分析时，可直接赋予铸造铝合金材料参数，分别施加径向冲击、弯曲疲劳、螺栓预紧三类载荷，验证辐条与轮辋的变形量与应力分布；工艺人员也可基于模型核算毛坯重量、模具进料口位置，预判铸造时可能出现的缩孔、冷隔缺陷位置。

　　实际选型匹配时，该轮辋的偏距设置处于家用车常规区间，装车后轮胎外侧与翼子板基本齐平，不会出现凸出轮眉或内侧蹭避震筒、转向拉杆的问题，转向打满极限位置时，轮胎与悬架摆臂、轮拱内衬之间都留有足够安全间隙。多辐条的布局同时兼顾了视觉层次感与清洁便利性，辐条之间的间隙宽度充足，洗车时水枪可直接冲至轮辋内侧，清理刹车粉尘堆积。整个结构没有冗余的装饰附件，所有造型特征都服务于载荷传递、散热、减重三个核心工程目标，完全符合量产乘用车轮毂的开发逻辑。
