车载曲面卡扣式功能壳体结构设计

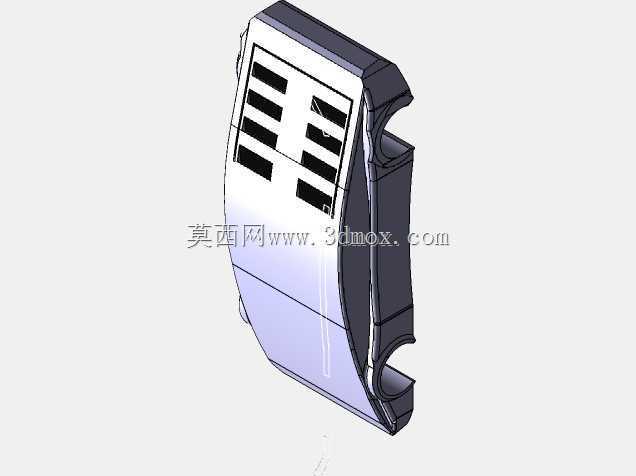

　　该车载曲面功能壳体的结构设计，核心围绕车内狭小安装空间的适配需求展开，整体采用贴合车身钣金弧面的非对称曲面造型，区别于常规方正电气壳体的设计逻辑，所有轮廓曲率均匹配对应安装位置的车身内饰曲面，安装后可与周边内饰面保持均匀的装配间隙，避免出现凸起、干涉或贴合缝隙不均的问题。

　　壳体正面预留多组矩形通风格栅开口，格栅采用等距错位排布方式，既保证内部功能模块的通风散热通路，又通过格栅的分隔结构强化正面面板的刚性，避免薄壁壳体在按压、车辆振动工况下出现面板凹陷变形。格栅开口的边缘做了加厚翻边处理，翻边高度控制在1.5mm左右，既可以遮挡内部元器件避免外露，又能引导气流沿壳体内部通道流动，减少通风死角。

　　壳体上下两端设计为开口式卡扣抱合结构，卡扣的卡接面做了适配安装基座的圆弧导向，安装时可沿基座径向推入，卡扣自身的弹性变形量预留0.8mm的装配公差，可适配安装基座尺寸的小幅波动，卡接到位后卡扣的倒扣面完全贴合基座限位槽，在车辆行驶的颠簸、加速减速惯性力作用下不会出现松脱。卡扣与壳体主体采用一体化薄壁结构，壁厚均匀控制在2mm，规避壁厚突变导致的注塑缩痕、应力集中问题，卡扣根部做了R角过渡，降低反复拆装过程中根部断裂的风险。

　　从安装边界来看，壳体整体为狭长弧面形态，宽度方向最大尺寸不超过80mm，长度方向沿车身曲面延伸，背部完全随形贴合安装面，不需要额外增加大面积的安装固定板，仅通过两端卡扣即可完成固定，占用车内安装空间极小。壳体侧面预留了走线缺口，缺口位置对应内部功能模块的接线端，线束可从侧部缺口引出，不需要在壳体正面额外开孔，保证正面外观的完整性。

　　设计过程中优先验证了曲面的拔模可行性，所有外表面沿壳体安装方向设置统一拔模斜度，曲面过渡区域无倒扣结构，注塑成型时可顺利脱模，不需要复杂的侧向抽芯机构，降低模具加工成本。壳体的壁厚从正面面板到侧部卡扣保持均匀过渡，仅在格栅、卡扣受力位置做局部加厚，整体重量控制在较低水平，符合车载部件轻量化的设计要求。

　　实际应用场景中，这类壳体可承载车内小型稳压、控制类功能模块，安装在车身立柱、内饰板内侧等弧面位置，通风格栅保证模块工作时的热量及时散出，卡扣结构满足整车装配线的快速安装需求，不需要额外螺丝固定，提升装配效率。结构设计时同时考虑了维修拆装的需求，卡扣的拆卸间隙预留了工具操作空间，售后维护时可使用专用撬具沿卡扣侧部施力即可拆下壳体，不会破坏周边内饰面。

　　壳体的曲面造型并非单纯的外观设计，每一段曲率都经过安装间隙校核，壳体背部与安装面之间预留2mm的安全间隙，避免车身钣金焊接公差、内饰件成型公差导致装配时壳体被硬顶变形。正面格栅的开孔尺寸经过异物防护校核，开孔宽度小于5mm，既满足通风量要求，又能避免车内细小杂物、线束插头误入壳体内部。整体结构没有多余的复杂特征，所有造型特征都服务于安装固定、通风散热、外观贴合三个核心功能，完全适配车载部件的实际使用工况。
