阿斯顿马丁Rapide轿车外覆盖曲面造型

　　这套曲面数据围绕豪华四门轿跑的整车外表面展开，建模范围集中在用户能够直接观察到的车身包覆区域，不包含发动机内部总成、底盘悬架、线束管路以及内饰板件。对于从事整车造型、逆向工程和外覆盖件结构设计的人员来说，这类数据的价值主要体现在型面趋势、分缝关系和外观比例的表达上，可用于造型评审阶段的空间校核，也可作为后续A级曲面重构、油泥模型比对、展车外观方案推演的参考基础。

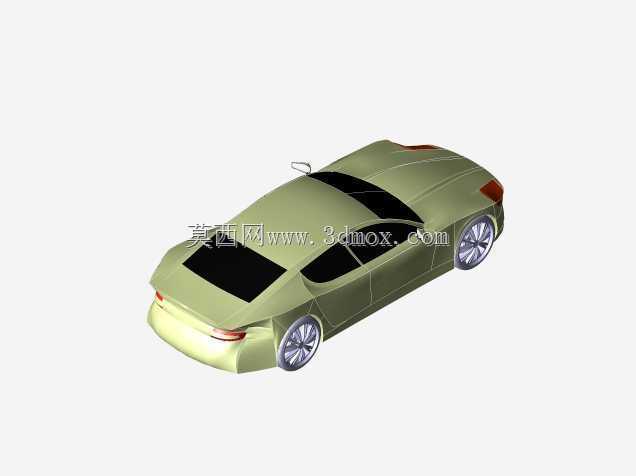

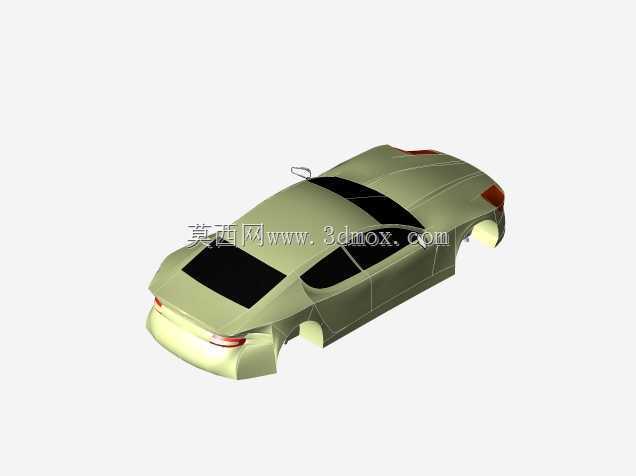

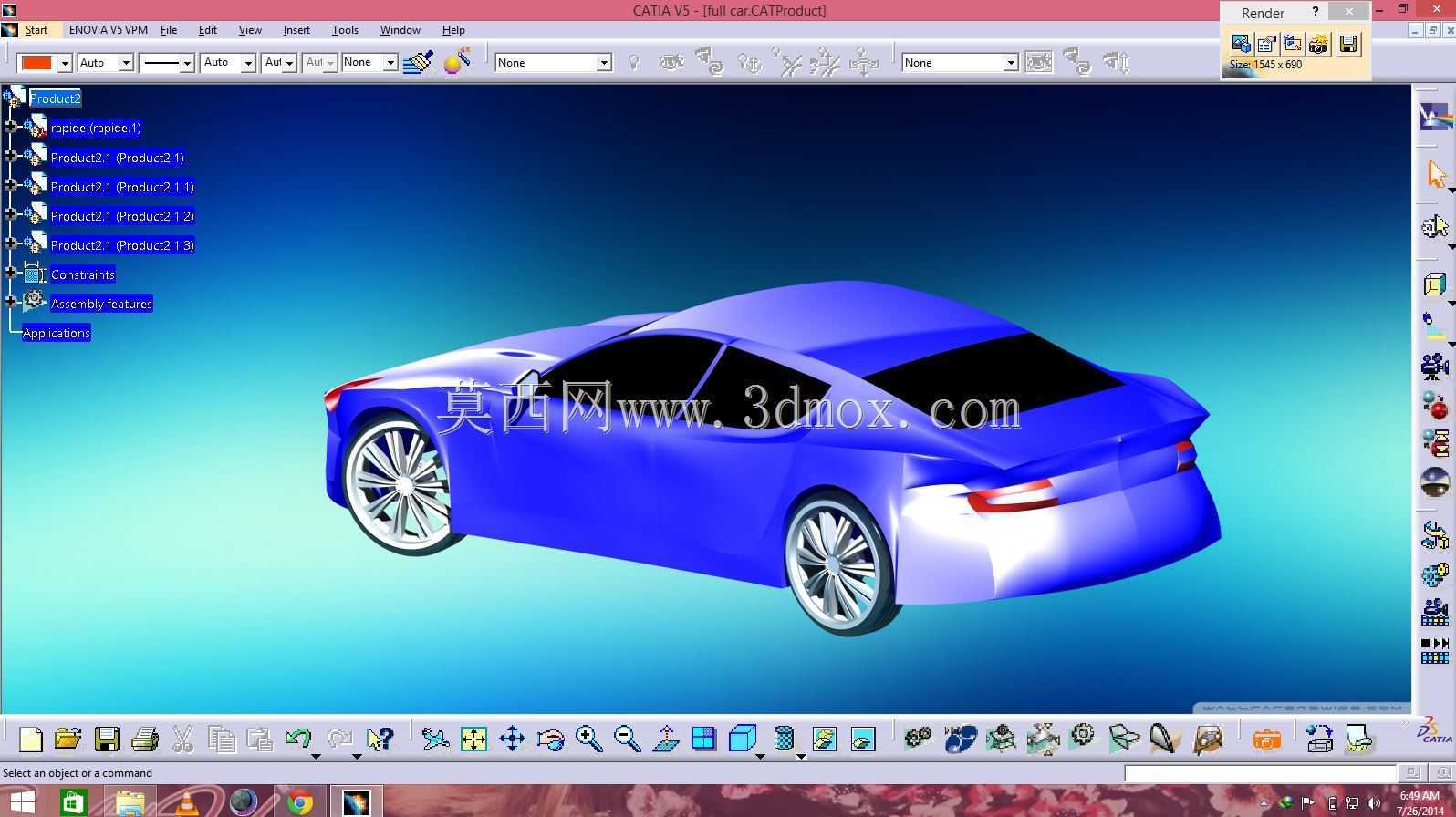

　　从实际使用场景看，车身外表面数据首先服务于造型部门与结构部门之间的沟通。造型人员关注车顶弧线、肩线走向、前后灯组边界以及侧窗区域的视觉连续性；结构人员则需要依据外表面判断车门开启范围、翼子板包边空间、保险杠安装深度以及外饰件与白车身之间的搭接余量。该模型以曲面片体形式呈现车身侧围及相邻外观区域，能够直观反映长轴距轿跑在侧面比例上的特征：车头低伏、乘员舱后移、车顶线条向尾部平滑收敛，同时保留四门车型所需的车门开口长度。

　　在设计思路上，豪华轿跑外表面并不是简单追求单一弧面的光顺，而是在多条特征线之间建立连续过渡。侧围主曲面承担整车侧面的基础光影，肩线从车头方向向后延伸，在车门区域形成较明确的反射带；下部曲面则向内收拢，为侧裙、门槛以及车轮周边留出造型层次。车窗边框附近的曲面需要兼顾玻璃倾角、密封条布置和黑区视觉效果，若曲面转折过快，实车反射会出现突兀亮带；若曲率变化过弱，又会使侧面显得臃肿。因此在建模时，通常需要反复检查高光走势，让相邻曲面在边界处保持曲率连续，并控制特征线在不同视角下的强弱变化。

　　四门轿跑的外表面还必须考虑车门与侧围的分缝边界。前、后车门之间的分割线既要满足门缝均匀、开启运动不干涉，又要与整车腰线和侧窗下沿形成协调关系。模型中侧面开口与曲面转折区域，可用于检查门把手布置位置、门锁侧部空间、车门玻璃升降区域以及窗框黑饰条的大致宽度。虽然数据未表达内部加强板和安装支架，但外表面的位置已经决定了很多结构件的设计边界：门外板不能脱离主曲面随意增厚，门内板焊点、胶槽和防撞梁布置都需要在外观面内侧预留足够距离。

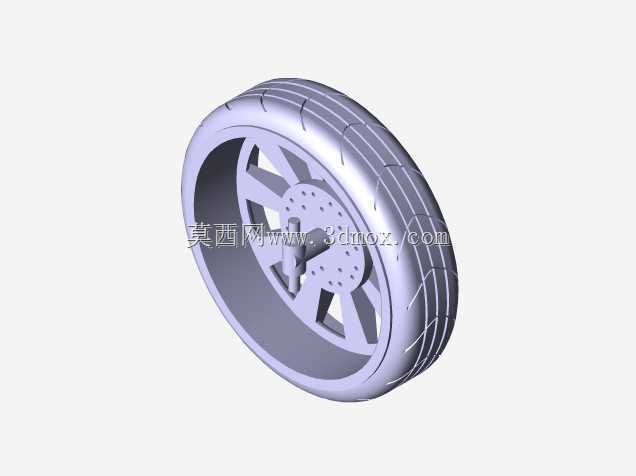

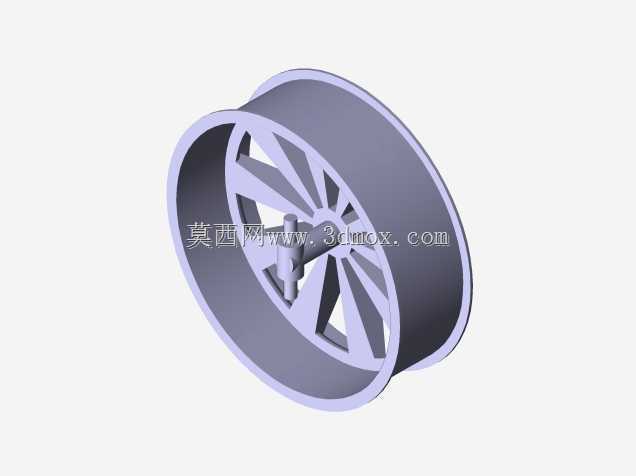

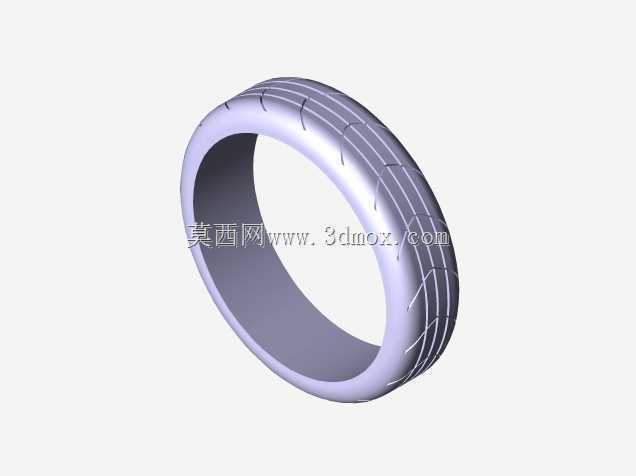

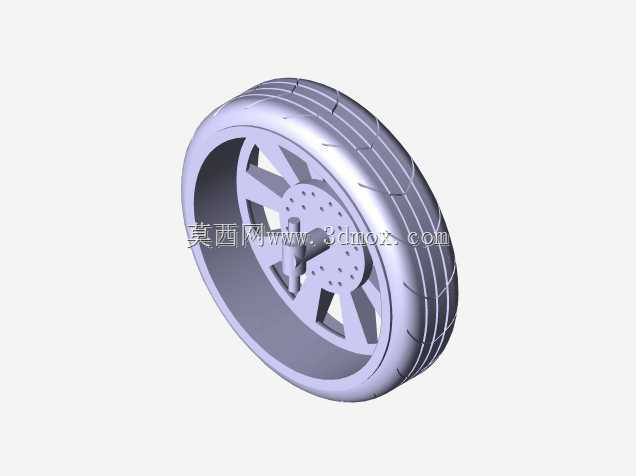

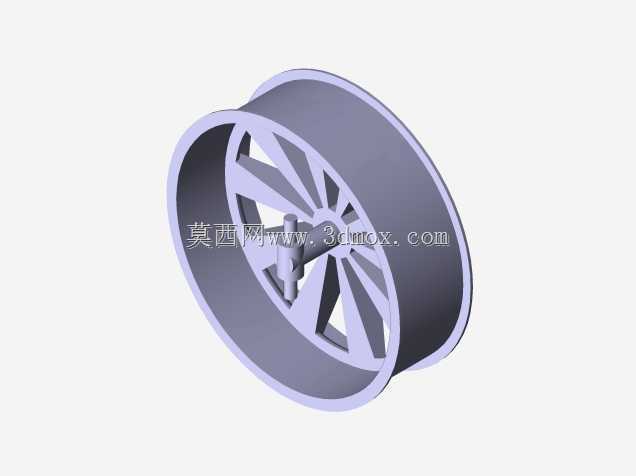

　　前后翼子板与轮罩区域是外表面建模的另一处重点。轿跑车型通常采用较大直径轮毂和较宽轮胎，外观上需要让轮拱与轮胎之间保持紧凑而均匀的间隙。曲面在轮眉处既要形成饱满的包覆感，又不能在转向极限和悬架跳动时与轮胎发生干涉。工程校核中会结合轮胎包络、转向角、轮心位移和轮罩内板形状综合判断；外表面模型虽然不包含这些运动件，但轮拱弧线、侧围外张程度和门槛下部折线，为后续轮胎包络检查提供了初始边界。

　　保险杠与侧围的衔接区域强调面差和圆角控制。前保险杠后侧、后保险杠侧角以及翼子板下部通常存在多个零件的对接关系，外观缝隙需要沿车长方向保持一致，圆角半径过小会导致冲压或注塑时成形困难，过大则会削弱运动感。针对豪华车型，外饰件的分缝往往尽量隐藏在特征线或阴影区域内，使侧面视觉更完整。该曲面数据可帮助设计人员理解大面如何向保险杠端部收束，以及侧裙区域如何通过内凹面降低视觉重心。

　　从安装边界看，外表面模型不能直接用于零件加工，却能限定外覆盖件的最大轮廓。白车身侧围板、车门外板、翼子板、扰流饰条和玻璃导槽都要以该外观面为基准向内偏移料厚并补充结构特征。若后续进行详细设计，需要在曲面内侧增加安装点、定位孔、包边结构、密封面和焊接边，同时校核行人保护、低速碰撞、涂装通过性以及总装工具可达性。对于仿真人员，外表面也可作为风阻分析、外流场网格处理和渲染展示的基础几何，在不需要内部细节时能够减少模型清理工作量。

　　整体来看，这份数据更偏向汽车外观造型与曲面结构研究，重点不在机构装配，而在型面语言、零件边界和空间比例。使用时应结合具体车型的轮距、轴距、轮胎尺寸、车门开启方式和工艺条件进行二次完善，不能将外观片体直接等同于量产零件数模。
